Space Industry Charts
I’m very open to ideas for new charts!
I’m in this for the love of the game pls send me ideas on X or email (christopher.kalitin@gmail.com).
See the Github repo I wrote to generate these charts!
CSVs of all the data is also available in the repo if you’d like to visualize it yourself! Or, run the scripts and get your own data for a launch vehicle of your choosing!
Type Explanations
There are currently 2 types in which launches are categorised:
- Orbit
- General Launch Payload Type
Orbits:
- LEO (Low Earth Orbit)
- SSO (Sun-Synchronous Orbit)
- MEO (Medium Earth Orbit)
- GTO (Geostationary Transfer Orbit)
- GEO (Geostationary Earth Orbit)
- HEO (High Earth Orbit)
- BEO (Beyond Earth Orbit)
Some polar orbits are considered a subset of SSO. If this is critical to your application, check the raw csv lists of the launches for a particular chart. Polar being SSO isn’t technically correct but it’s a useful simplification. Pls complain at me if you disagree my mind isn’t hard to sway here.
General Launch Payload Types:
- Starlink
- Commercial
- Chinese Commercial
- Government
- Eastern Government
- Military
- Eastern Military
Eastern is defined as Russia, China, Soviet Union. Fairly arbitrary.
These categories were created for high level views of the global space industry, so they don’t perfectly match some launch-vehicle specific charts.
Eg. There are Electron charts categorised by General Launch Payload Type, but obviously Electron isn’t launching Russian defense satellites.
Chart Examples & Explainations
Launches Vs Mass By Category:
These charts show the distribution of launches by payload mass range. They’re also broken down by category.
Eg. how many Falcon 9 launches were between 0 and 1000 kg and to LEO, BEO, etc.
Total Mass Vs Mass By Category:
These charts are the same as the launch count vs. mass range charts describe above but normalized for mass.
So, instead of launch count per mass range, this is total mass launched per mass range.
Eg. A launch in the 0-1000 kg range with a payload of 500 kg counts as 500 kg in the chart. A launch in the 16-17 t range with a payload of 16.5 t counts as 16,500 kg in the chart.
This weighs each launch by its payload mass, to give a better sense of the distribution of mass launched. Useful for constellations for example, like Starlink.
Launches Vs Month By Category:
There’s a lot of months in the history of a launch vehicle, so this charts gets a bit busy.
Launches Vs Year By Category:
Yea you get what this is right?
Charts in Alphabetical Order
Antares
Antares Launches Apogee Vs Date By Simple Orbit 2013 2023

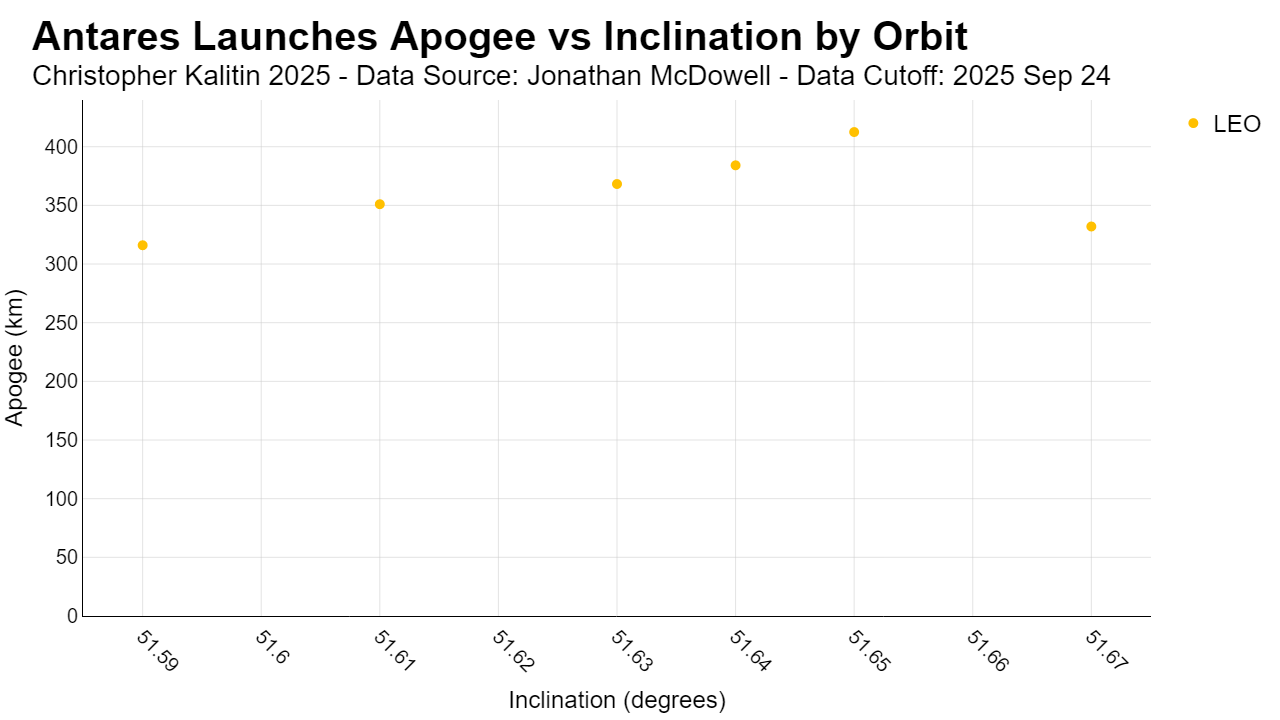

Antares Launches Apogee Vs Inc By Simple Orbit 2013 2023

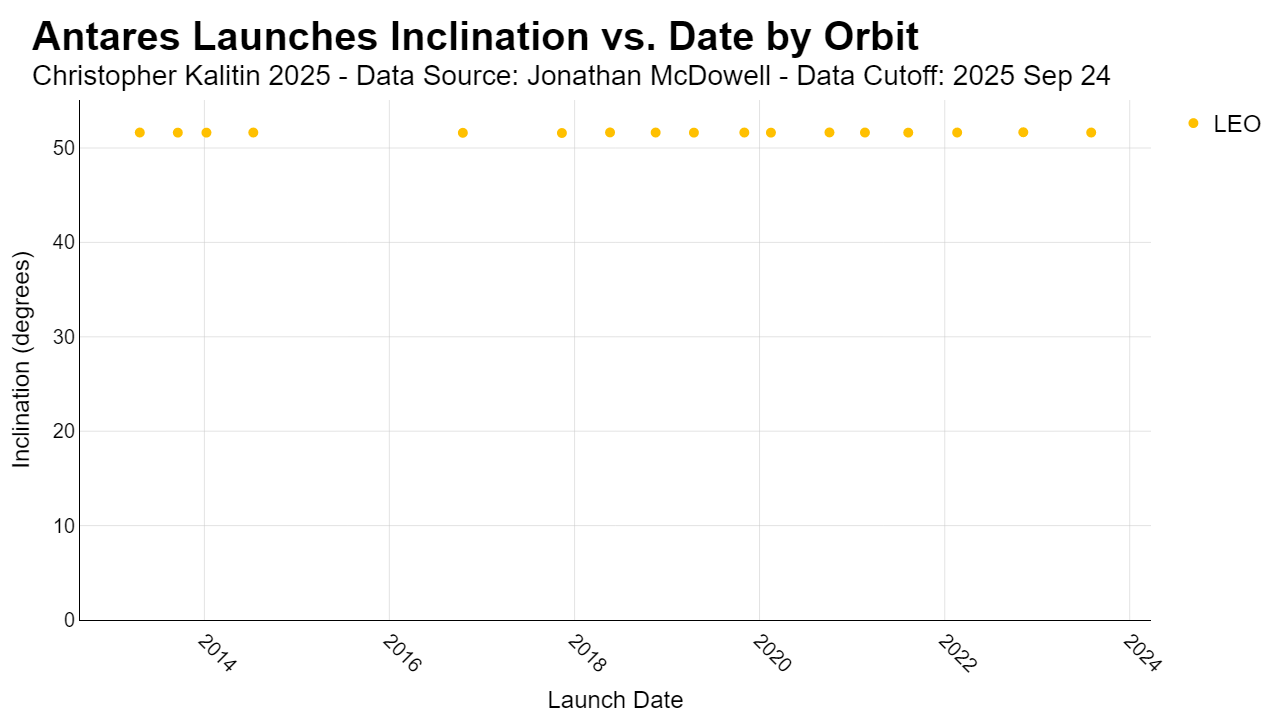

Antares Launches Inc Vs Date By Simple Orbit 2013 2023
Antares Launches Payload Mass Vs Date By Simple Orbit 2013 2023
Antares Launches Vs Mass By General Launch Payload Type

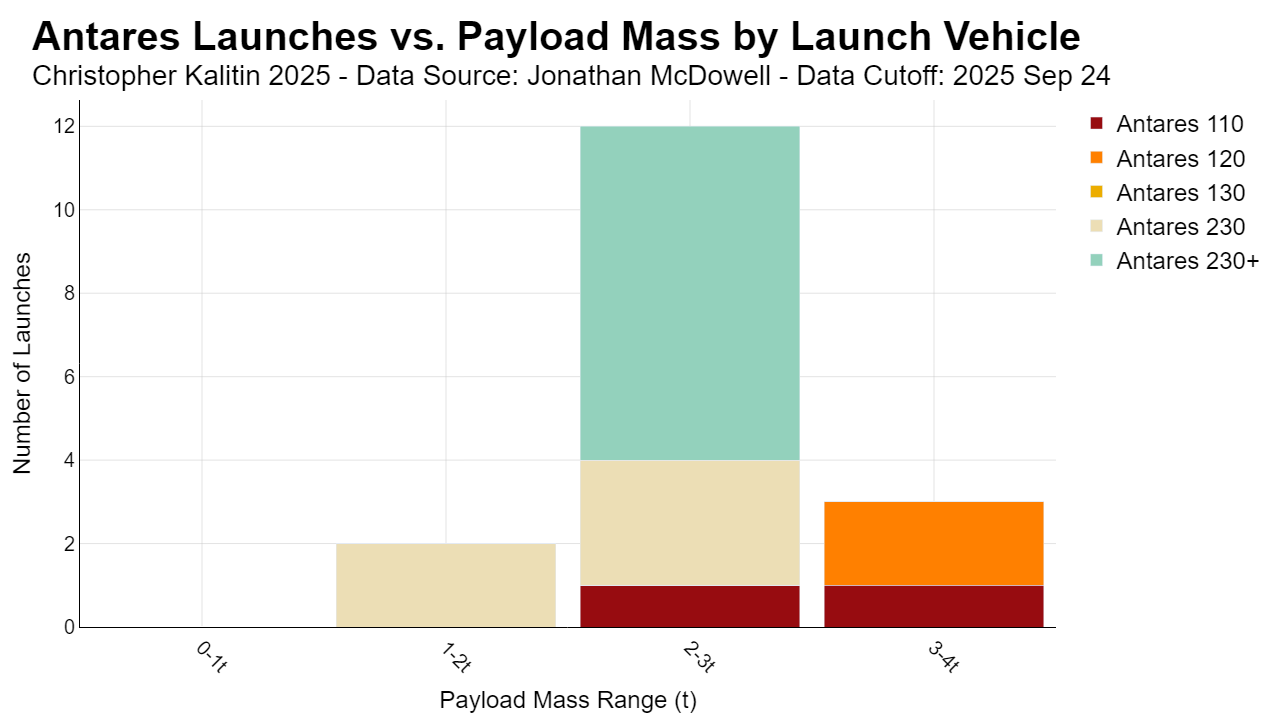

Antares Launches Vs Mass By Launch Vehicle
Antares Launches Vs Mass By Orbit

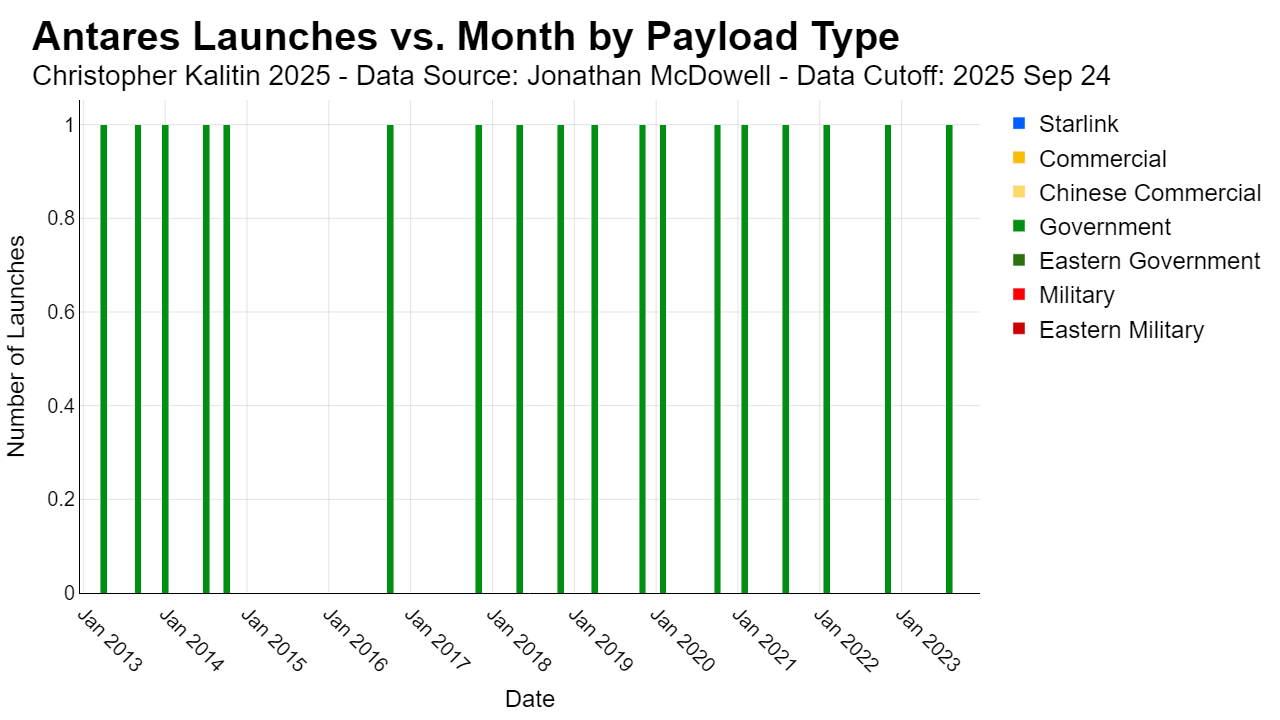

Antares Launches Vs Month By General Launch Payload Type 2013 2023

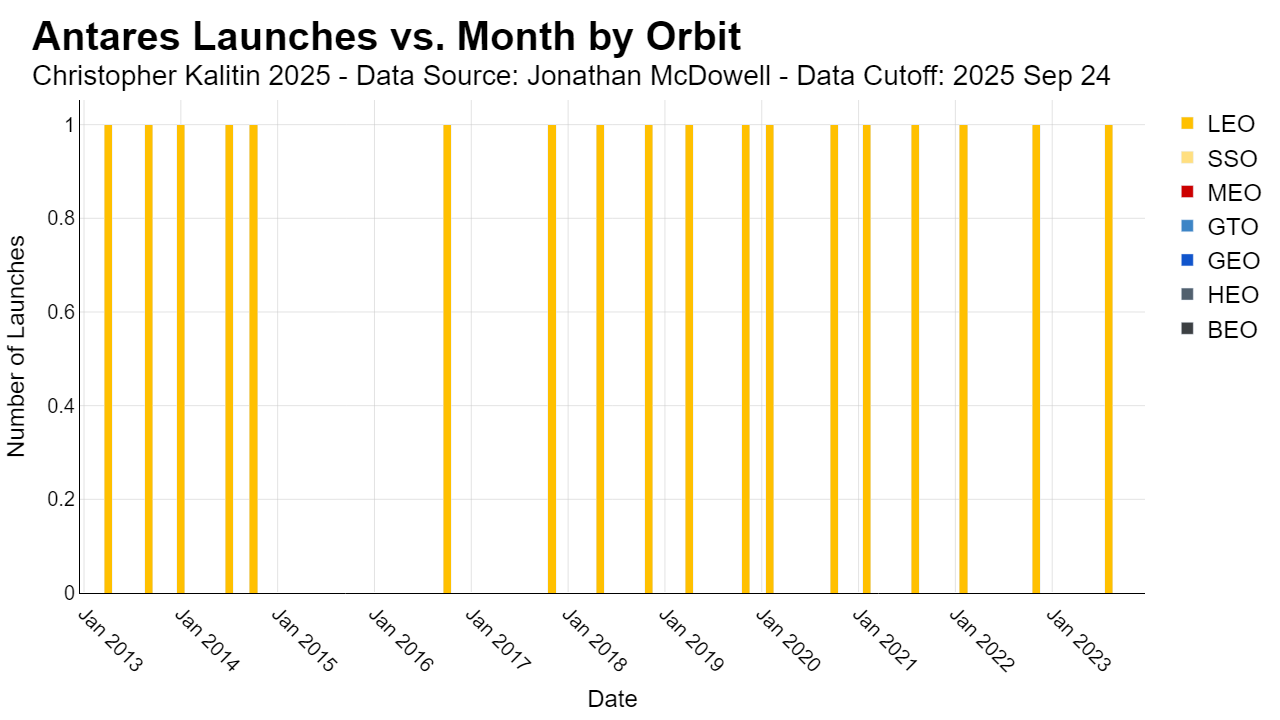

Antares Launches Vs Month By Orbit 2013 2023

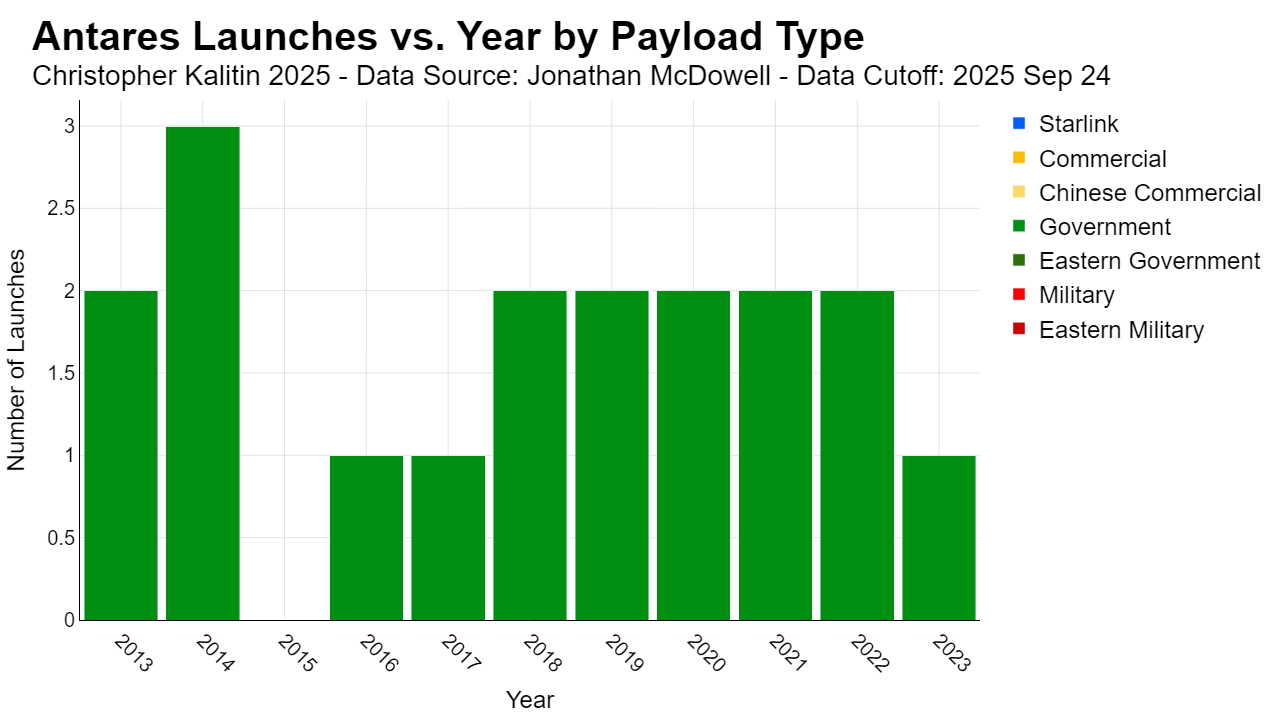

Antares Launches Vs Year By General Launch Payload Type 2013 2023

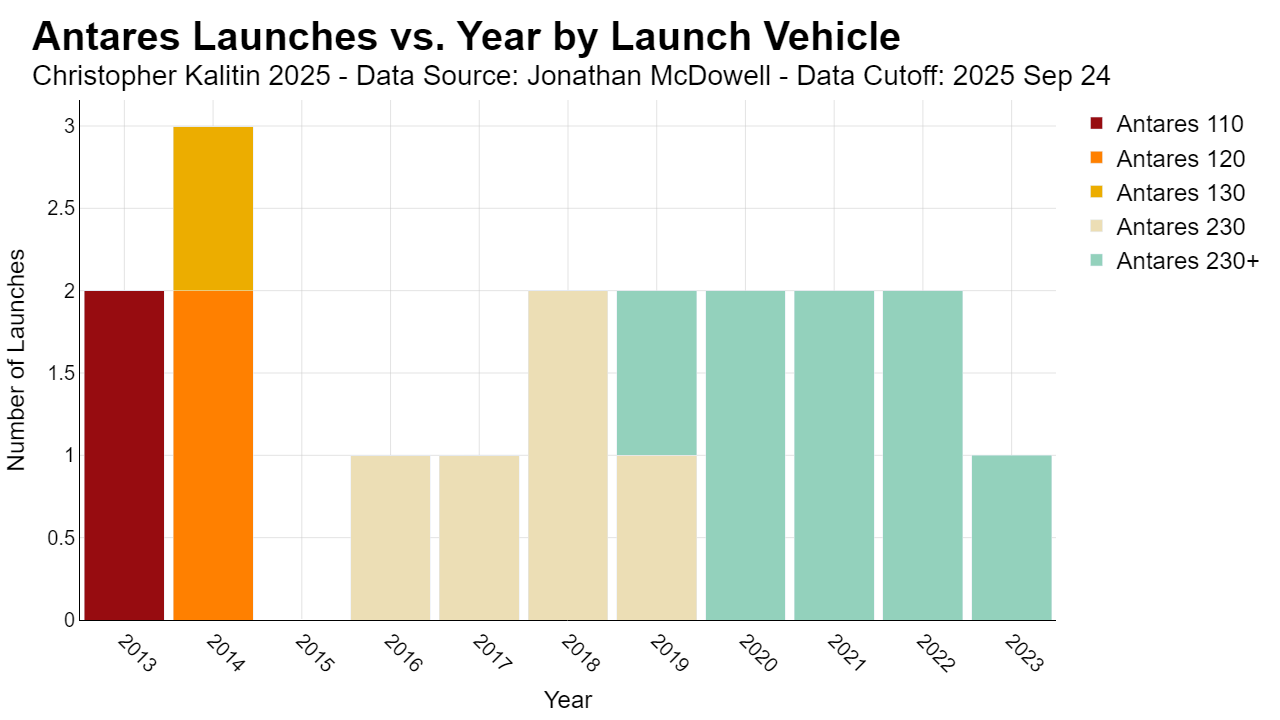

Antares Launches Vs Year By Launch Vehicle 2013 2023

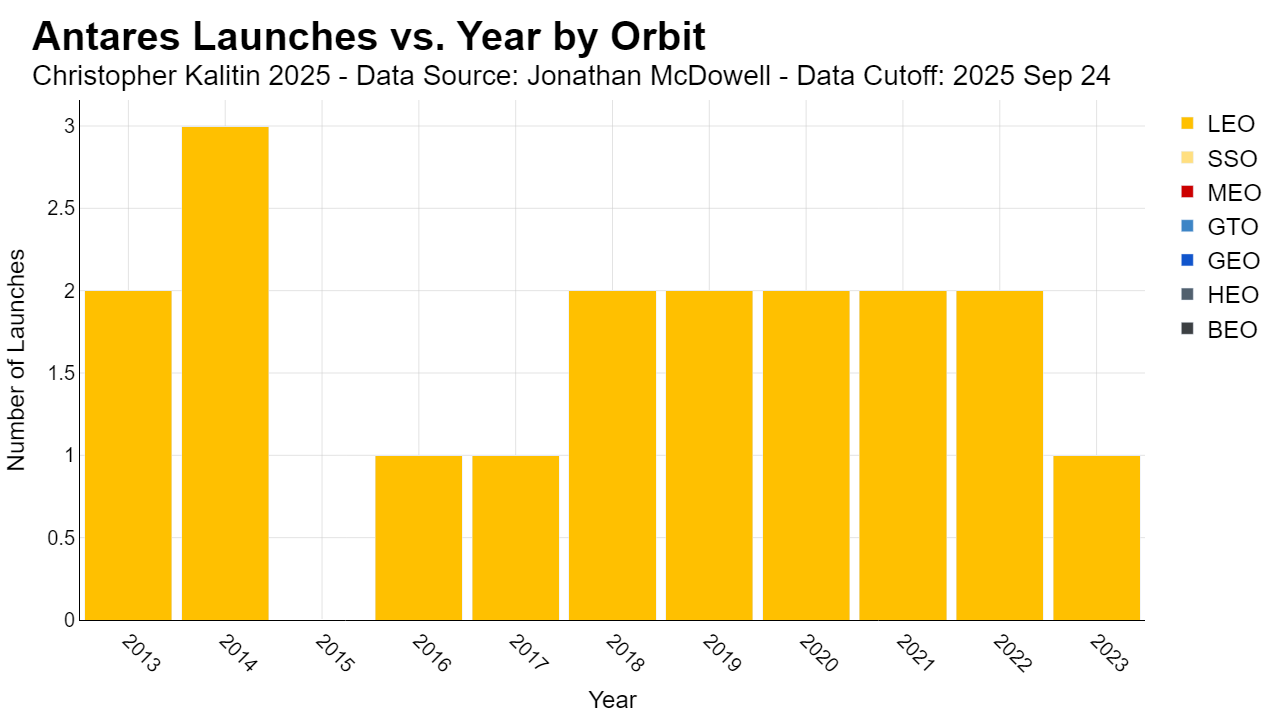

Antares Launches Vs Year By Orbit 2013 2023

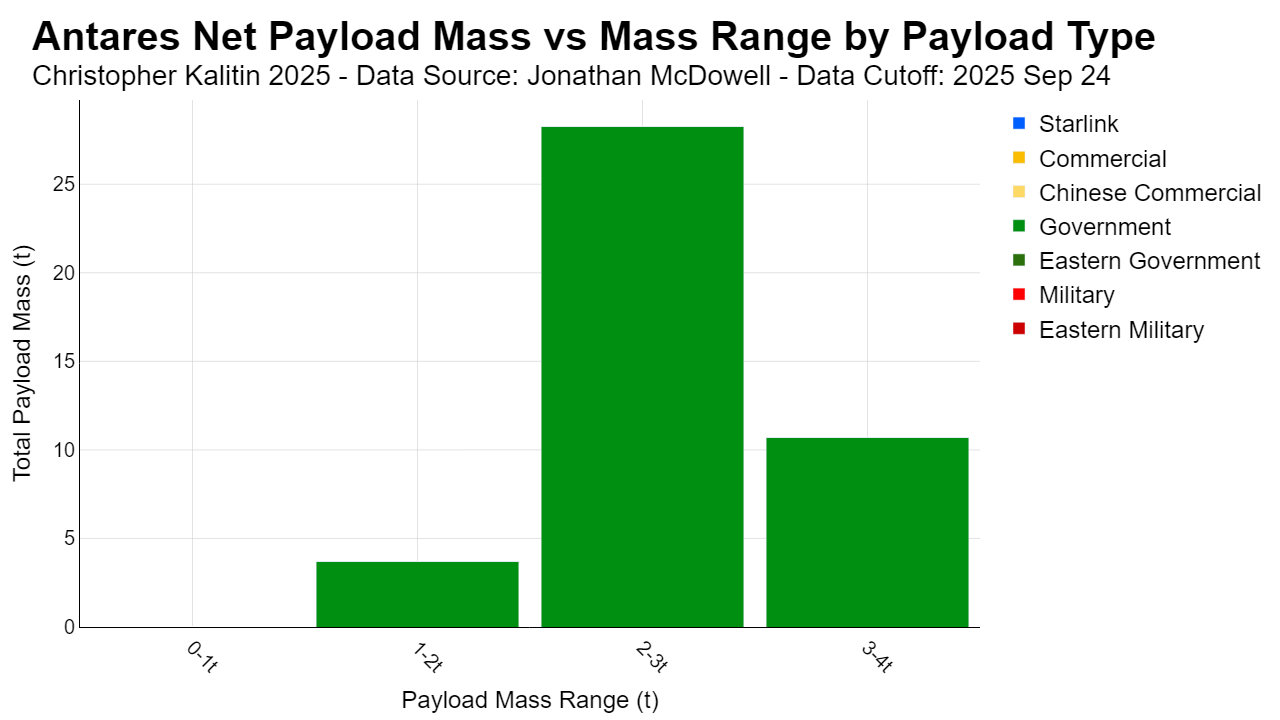

Antares Total Mass Vs Mass By General Launch Payload Type

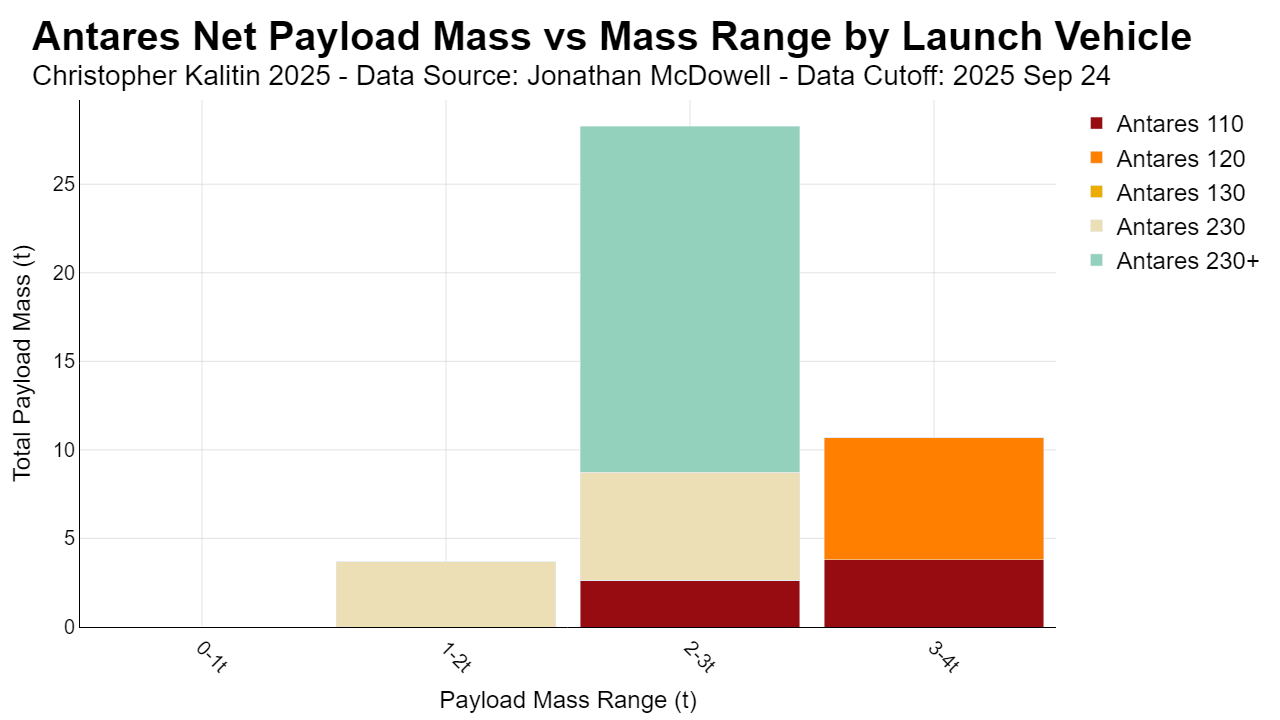

Antares Total Mass Vs Mass By Launch Vehicle

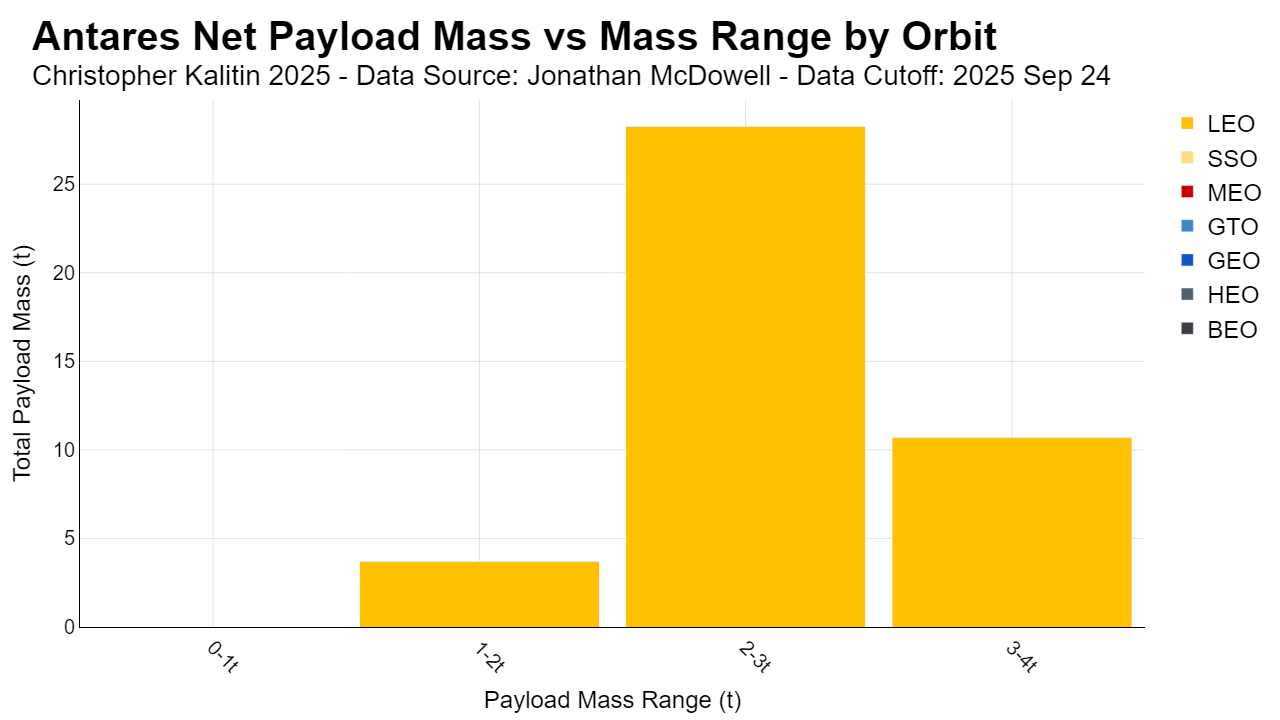

Antares Total Mass Vs Mass By Orbit
Ariane
This covers Ariane 1, 2, 3, 4, and 5.

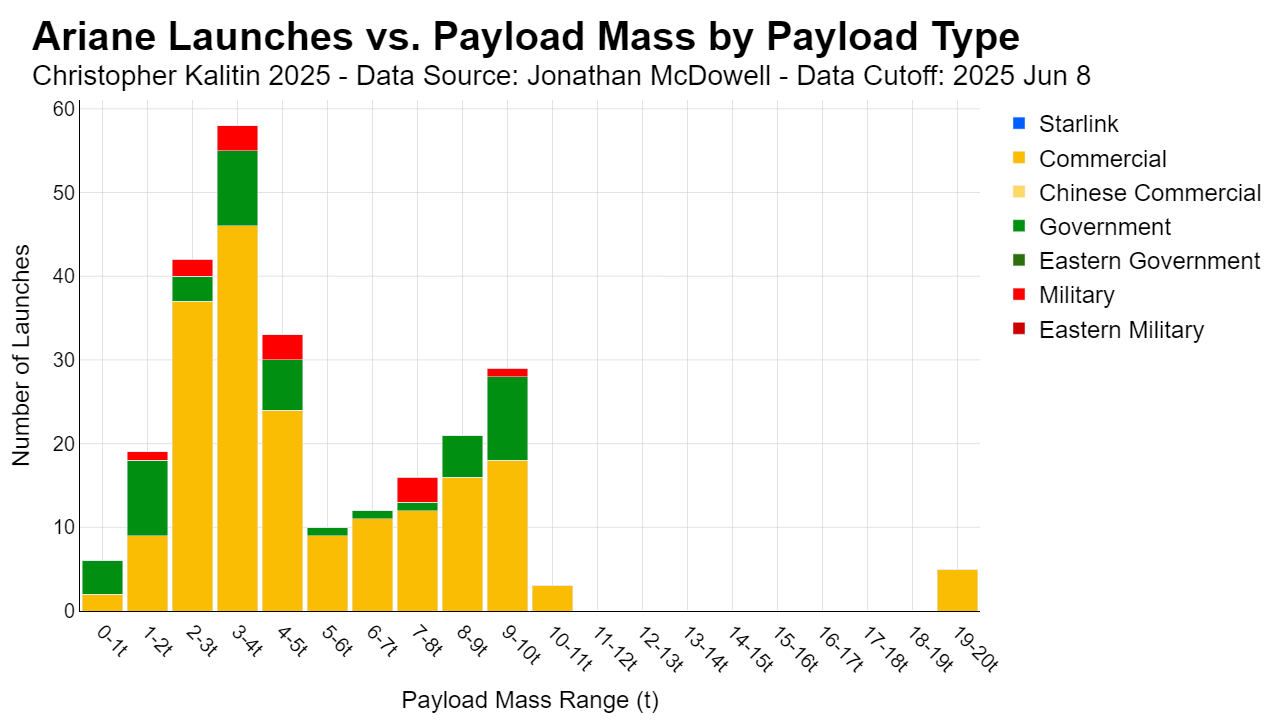

Ariane Launches Vs Mass By General Launch Payload Type

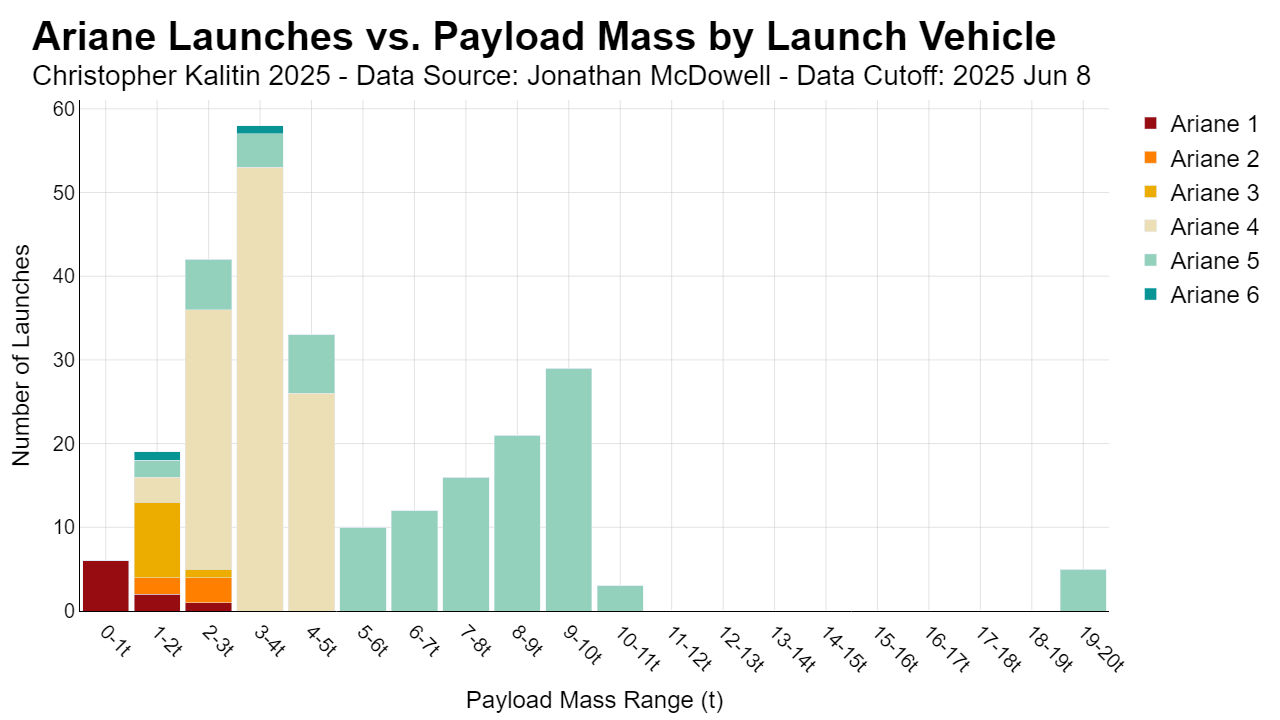

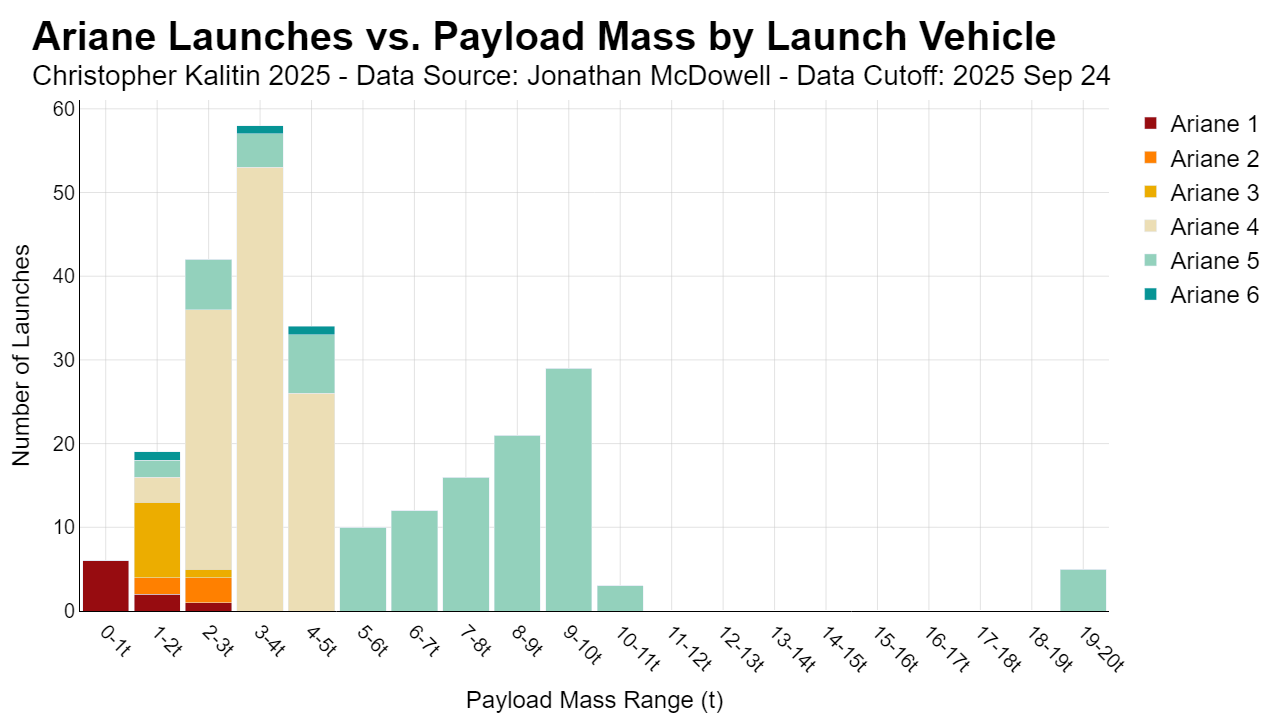

Ariane Launches Vs Mass By Launch Vehicle

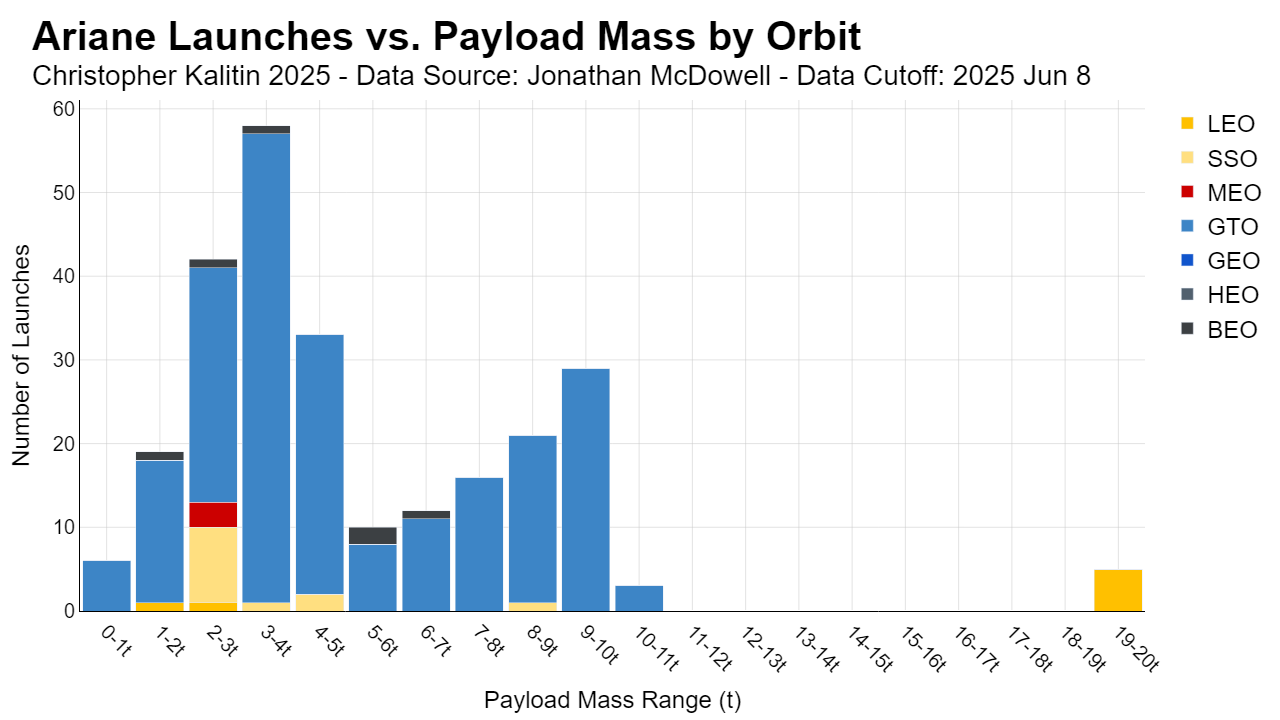

Ariane Launches Vs Mass By Orbit

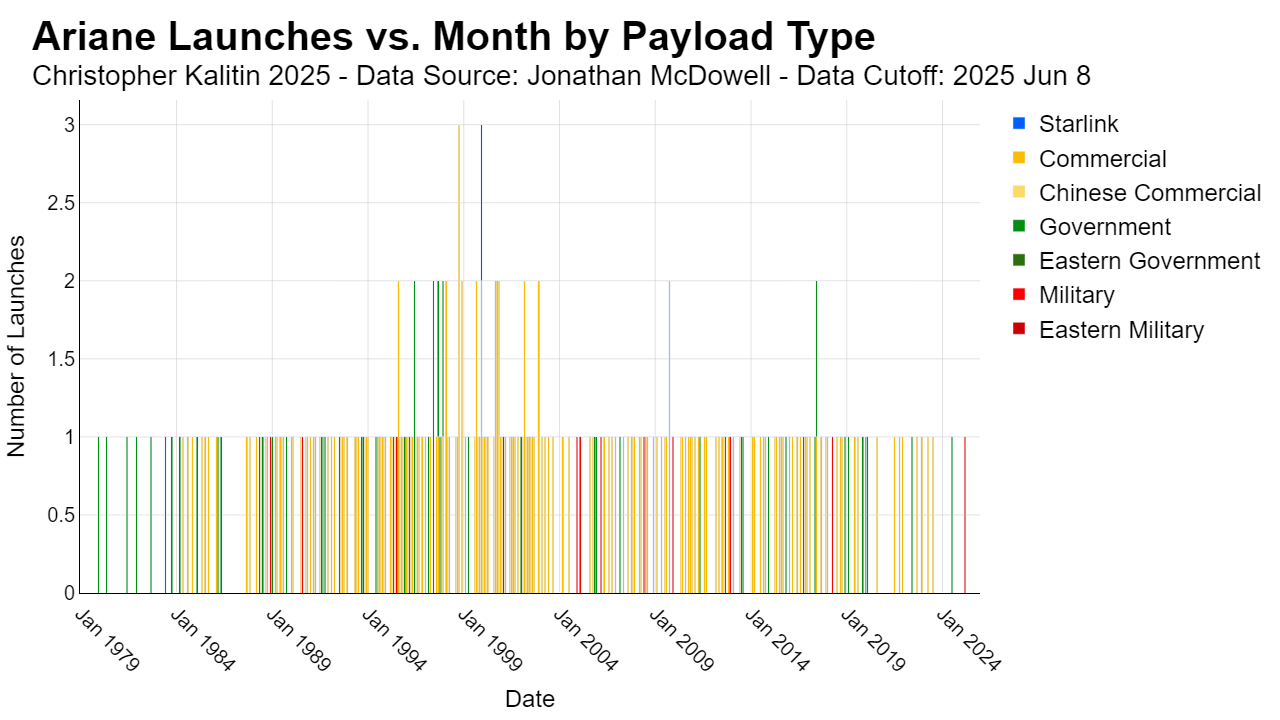

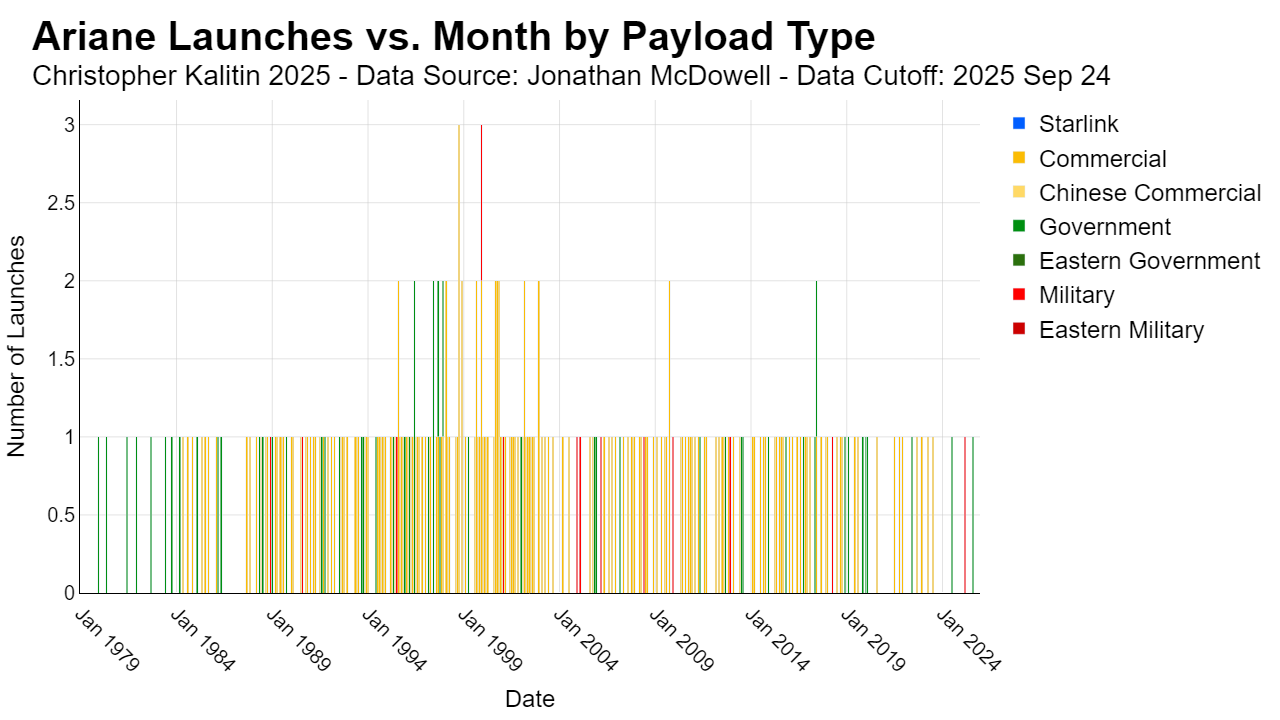

Ariane Launches Vs Month By General Launch Payload Type 1979 Present

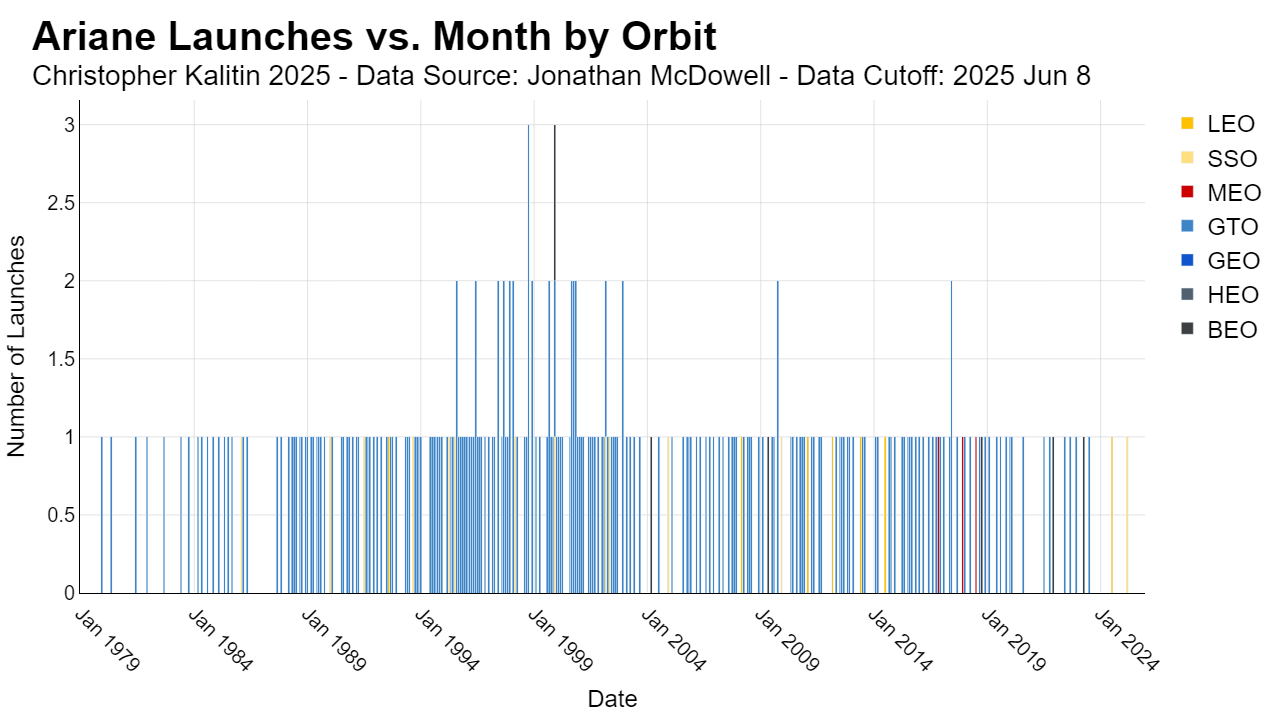

Ariane Launches Vs Month By Orbit 1979 Present

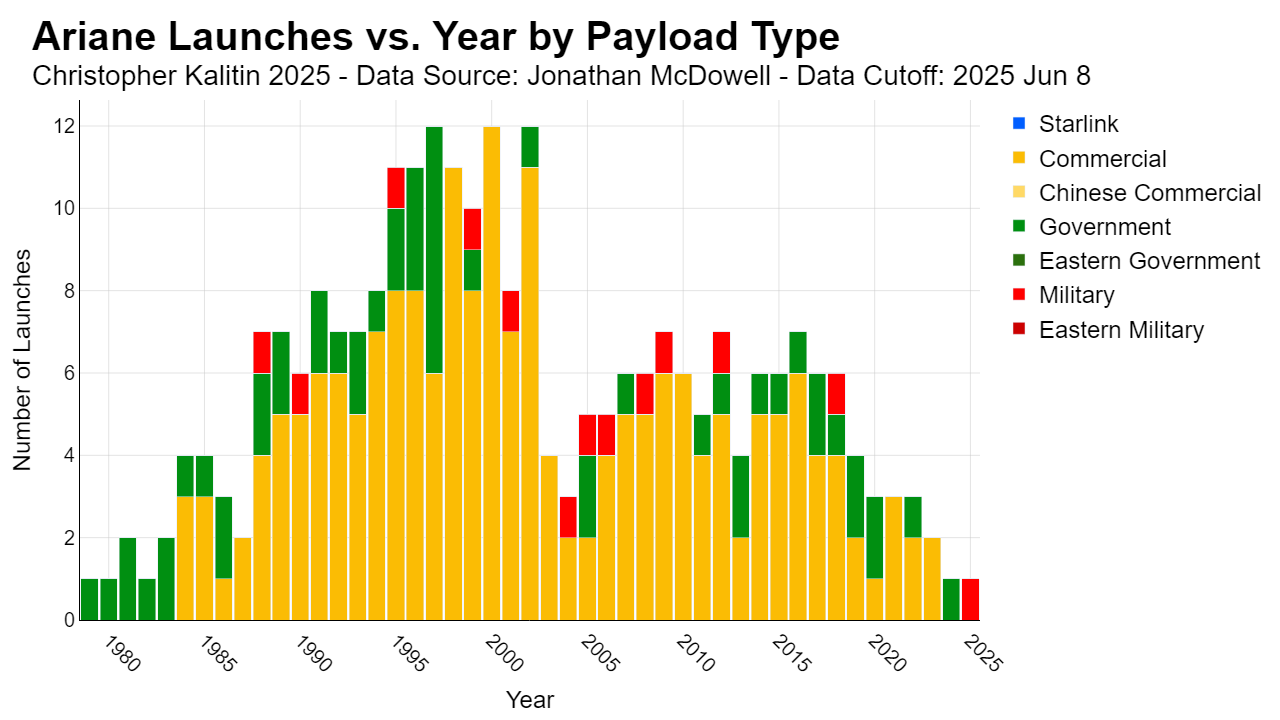

Ariane Launches Vs Year By General Launch Payload Type 1979 Present

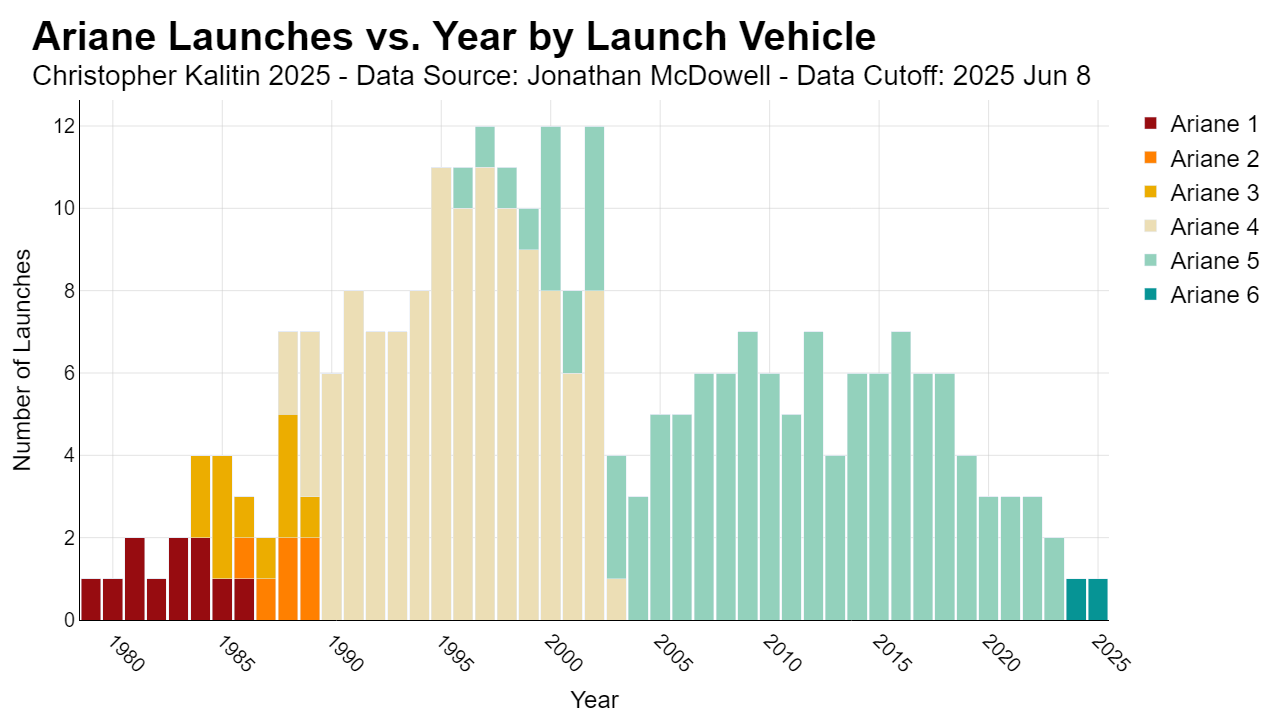

Ariane Launches Vs Year By Launch Vehicle 1979 Present

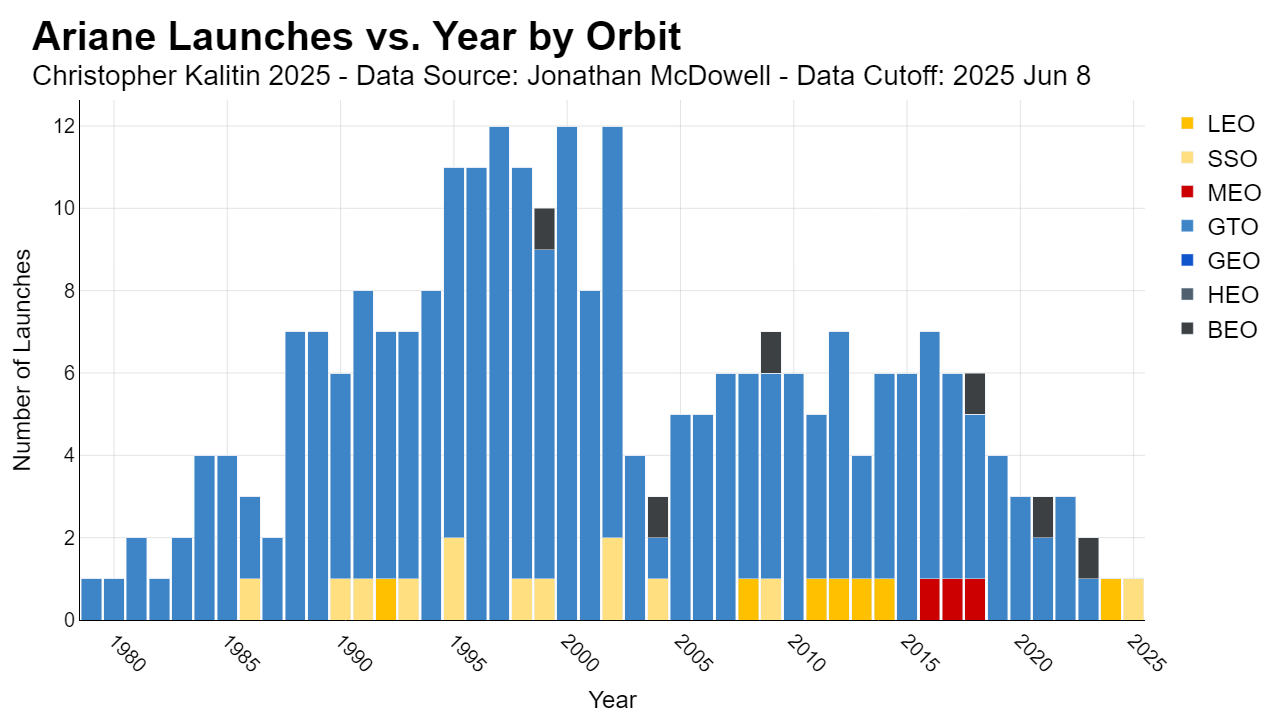

Ariane Launches Vs Year By Orbit 1979 Present

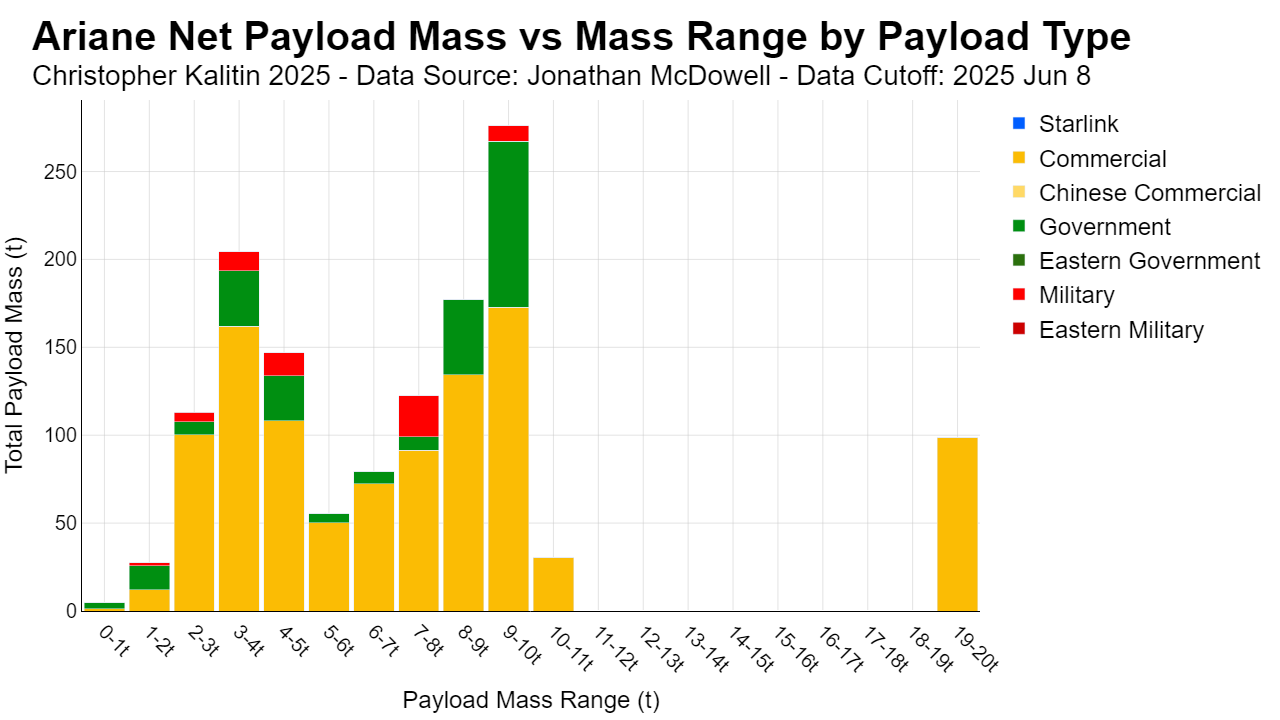

Ariane Total Mass Vs Mass By General Launch Payload Type

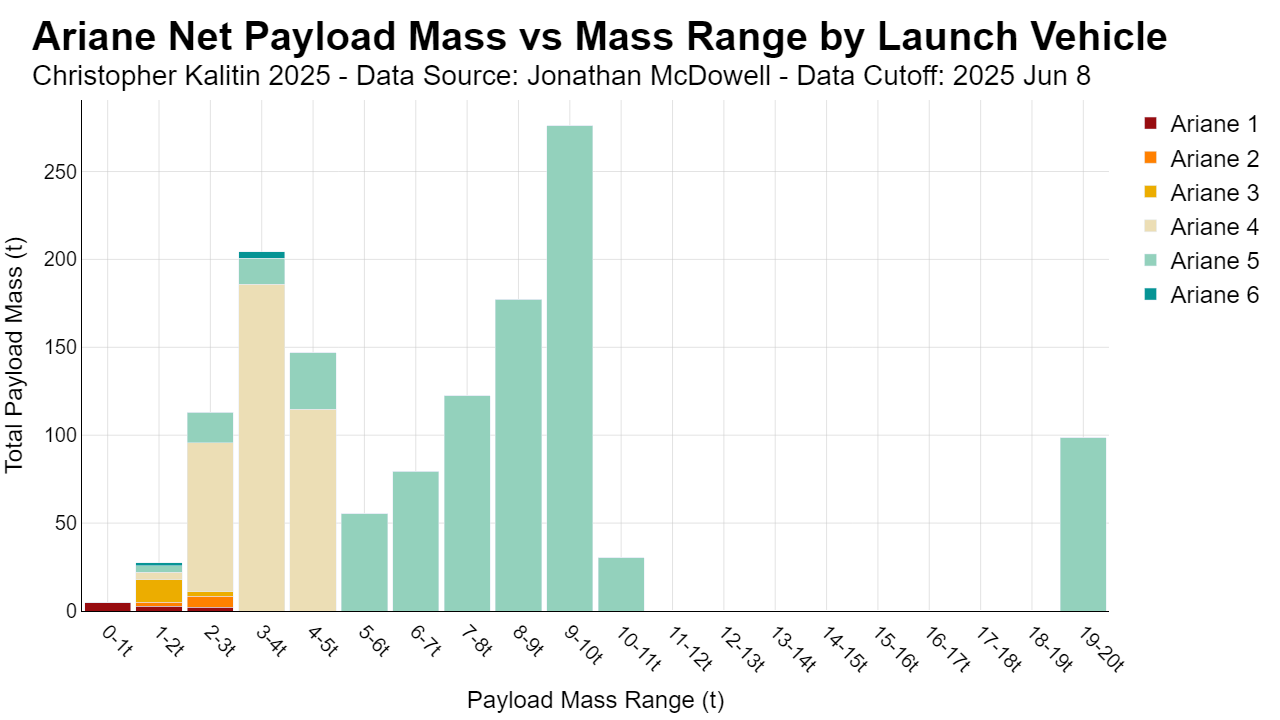

Ariane Total Mass Vs Mass By Launch Vehicle

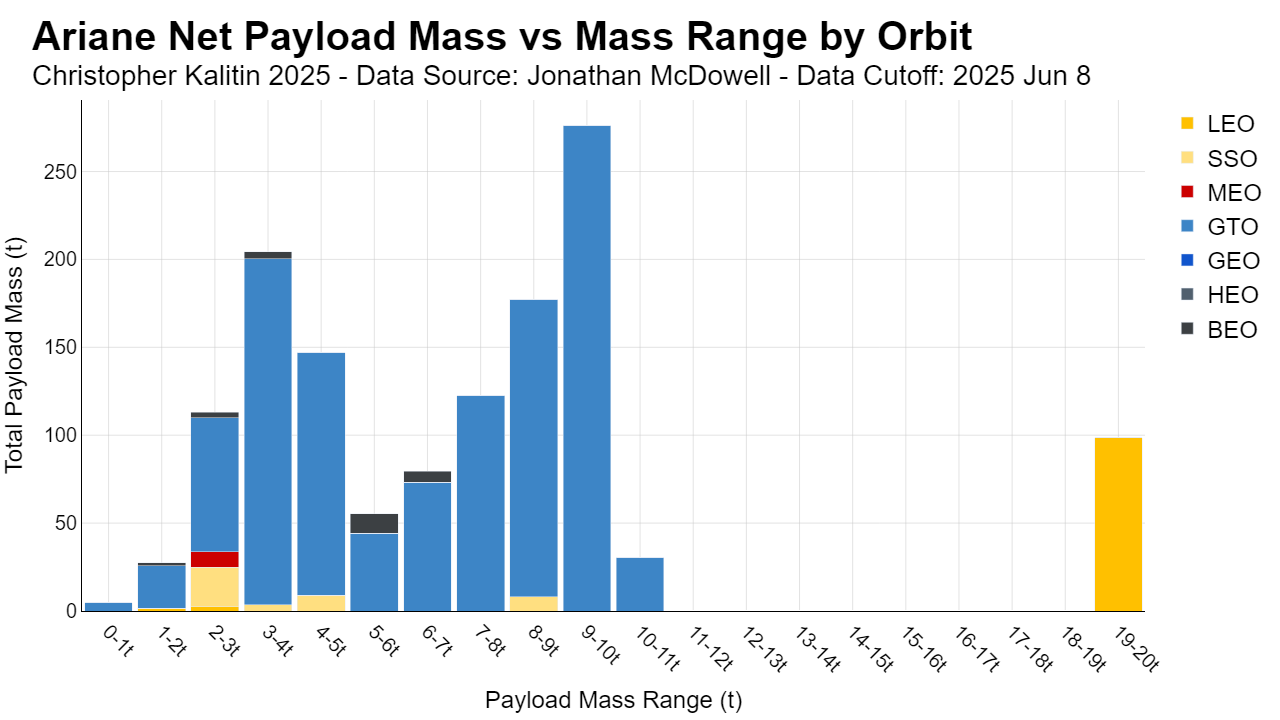

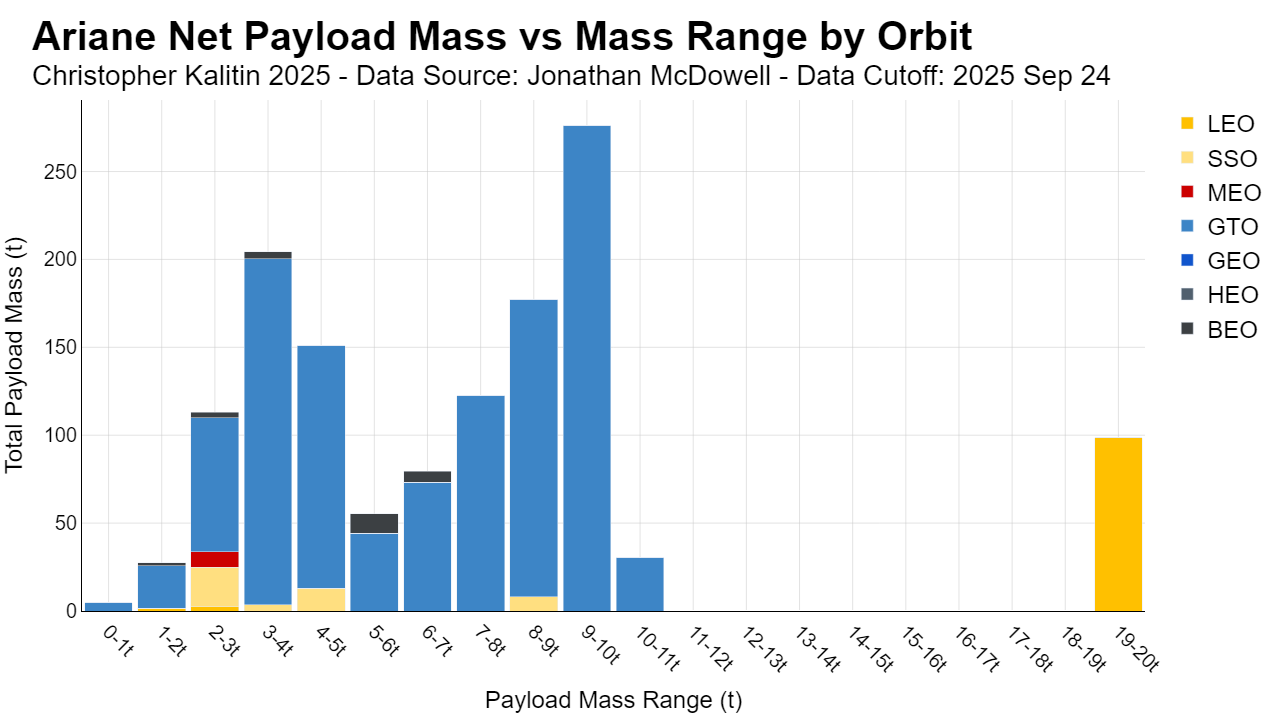

Ariane Total Mass Vs Mass By Orbit
Atlas
This covers Atlas 1, 2, 3, and 5. Remember Atlas 4 doesn’t exist.

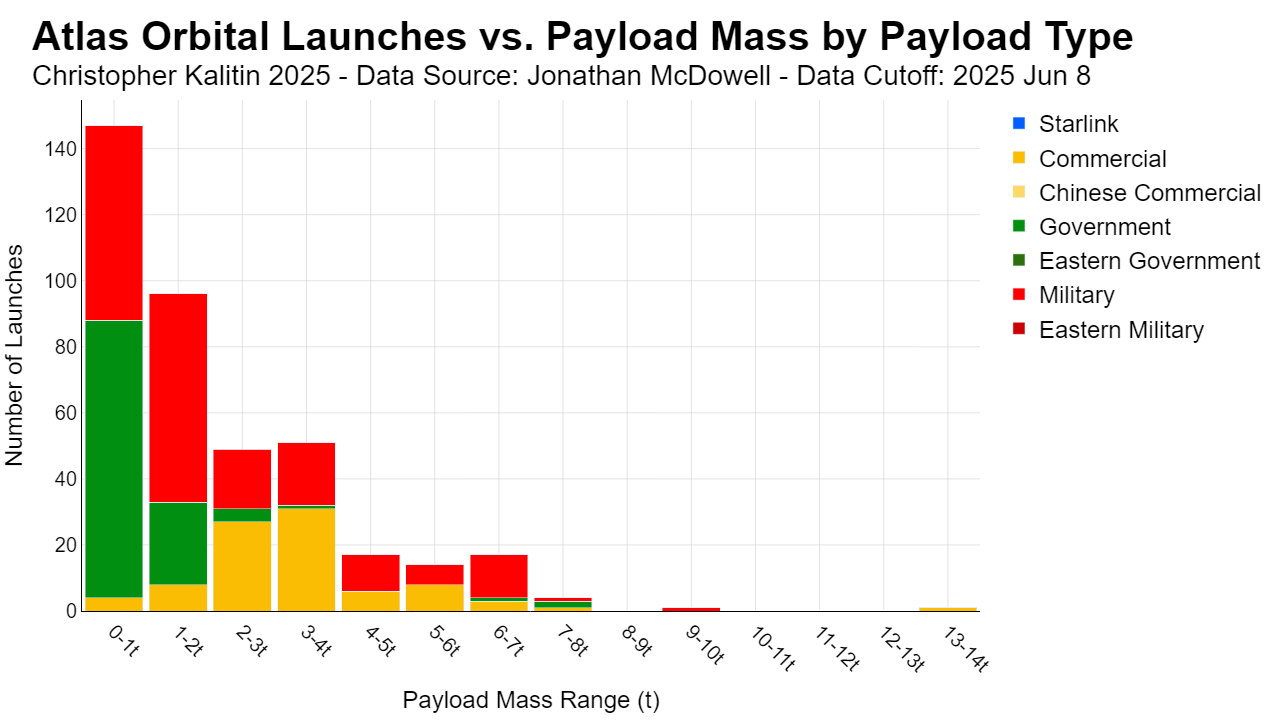

Atlas Launches Vs Mass By General Launch Payload Type

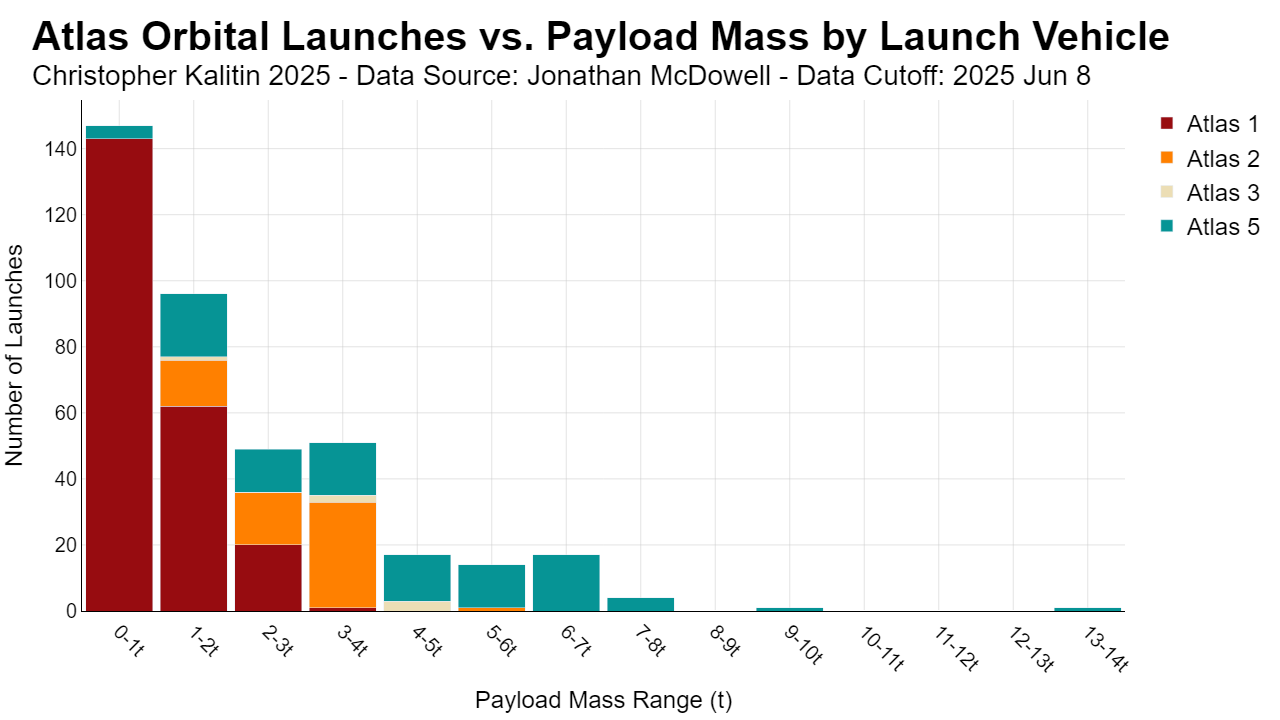

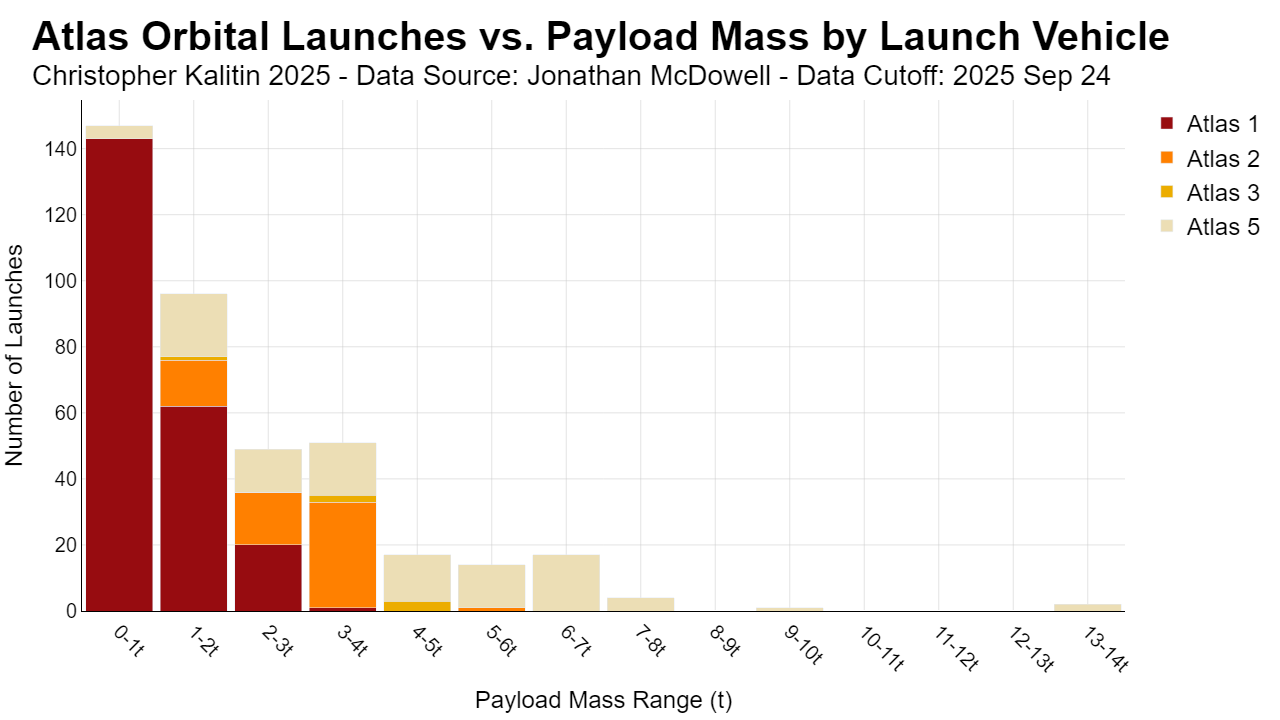

Atlas Launches Vs Mass By Launch Vehicle

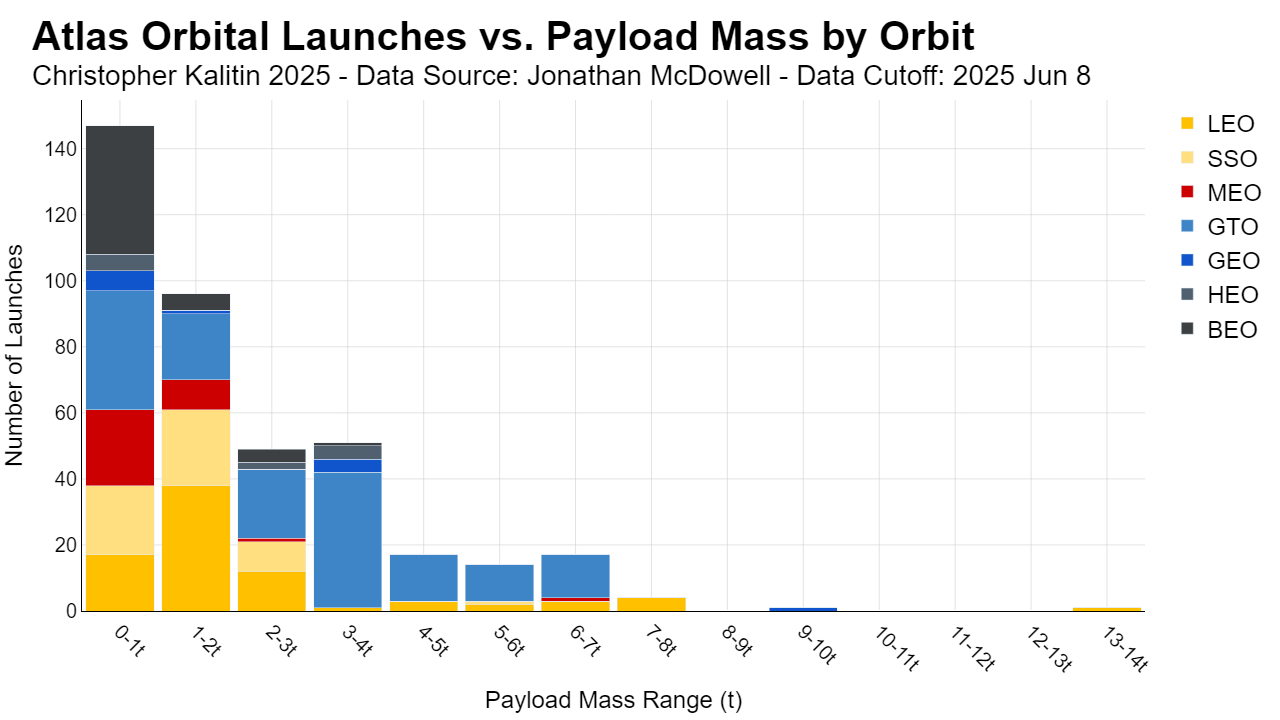

Atlas Launches Vs Mass By Orbit

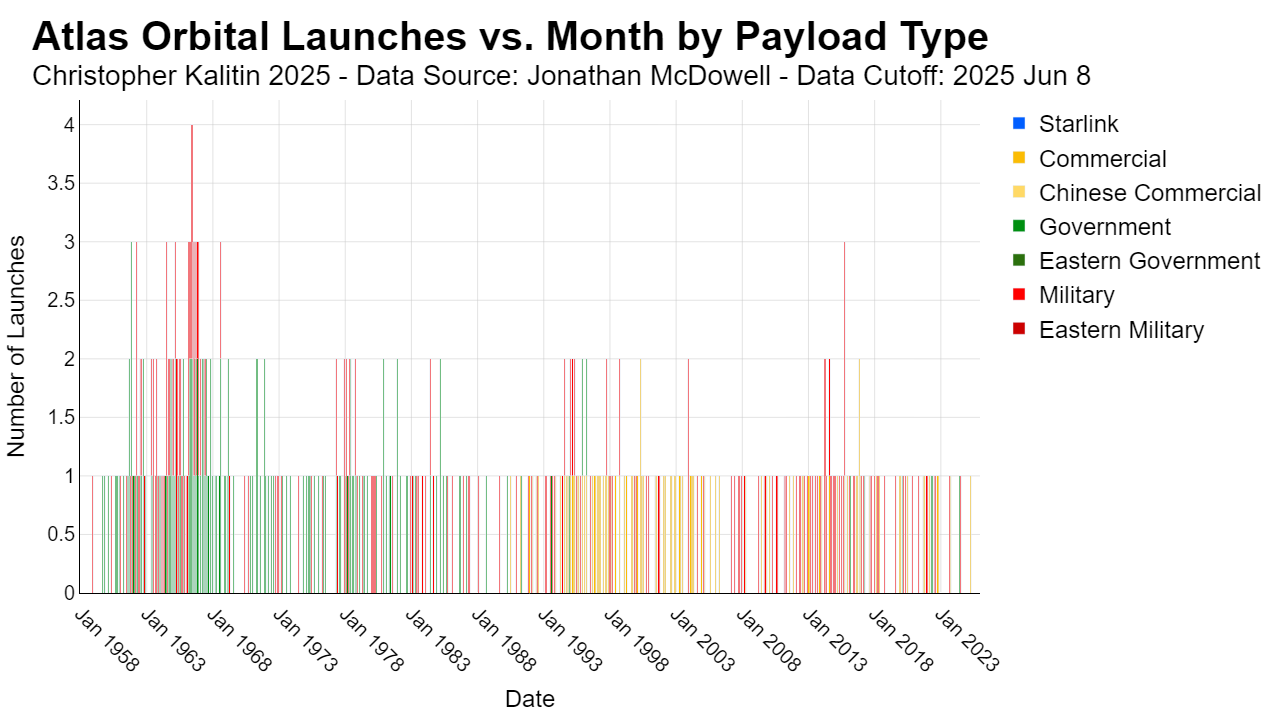

Atlas Launches Vs Month By General Launch Payload Type 1958 Present

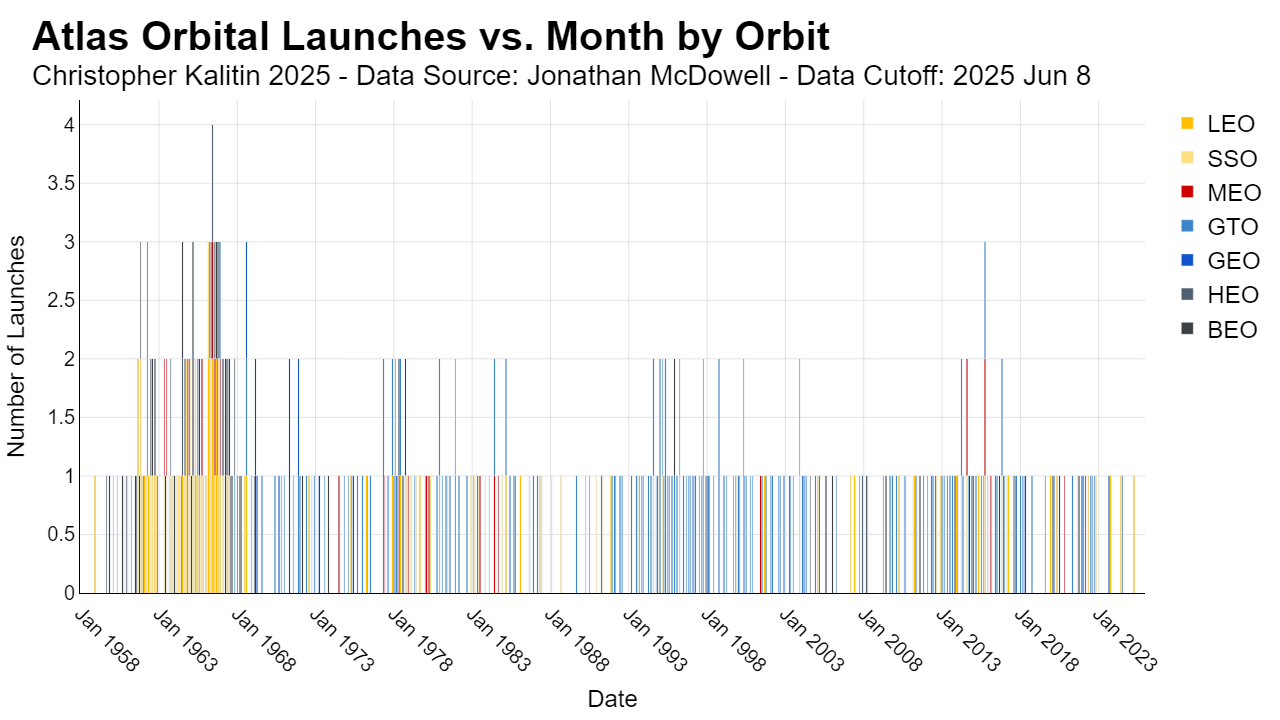

Atlas Launches Vs Month By Orbit 1958 Present

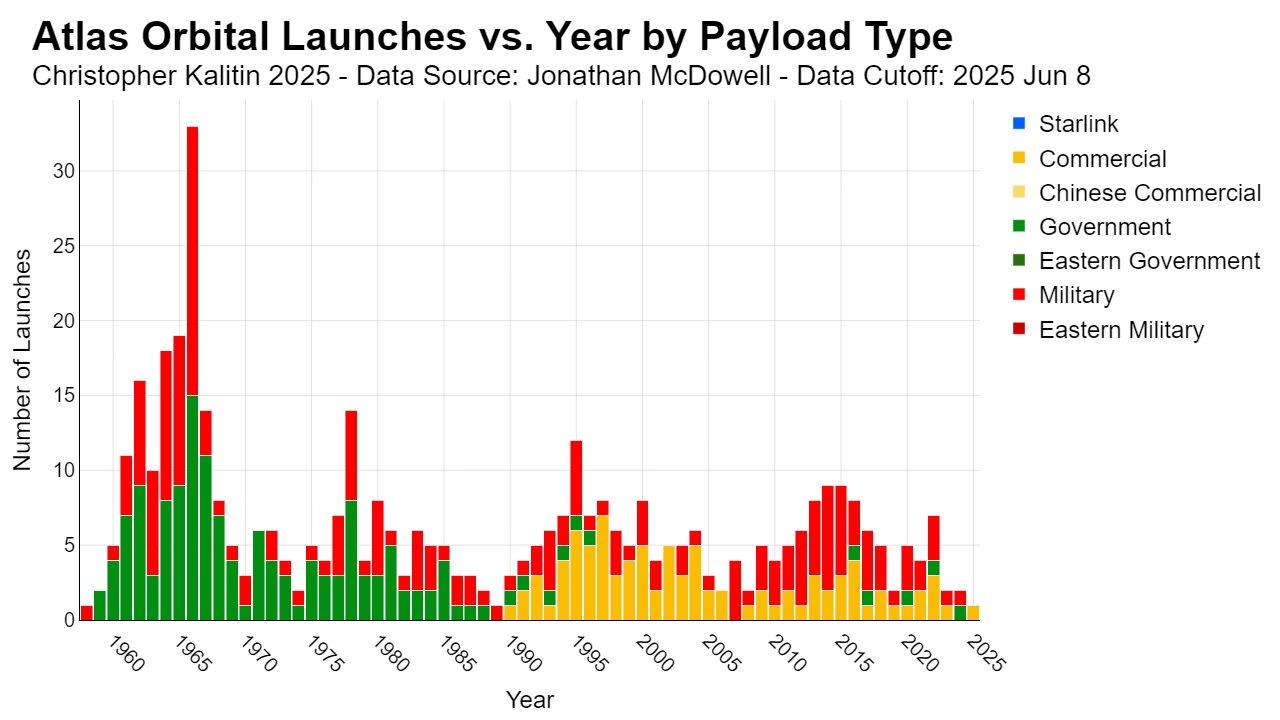

Atlas Launches Vs Year By General Launch Payload Type 1958 Present

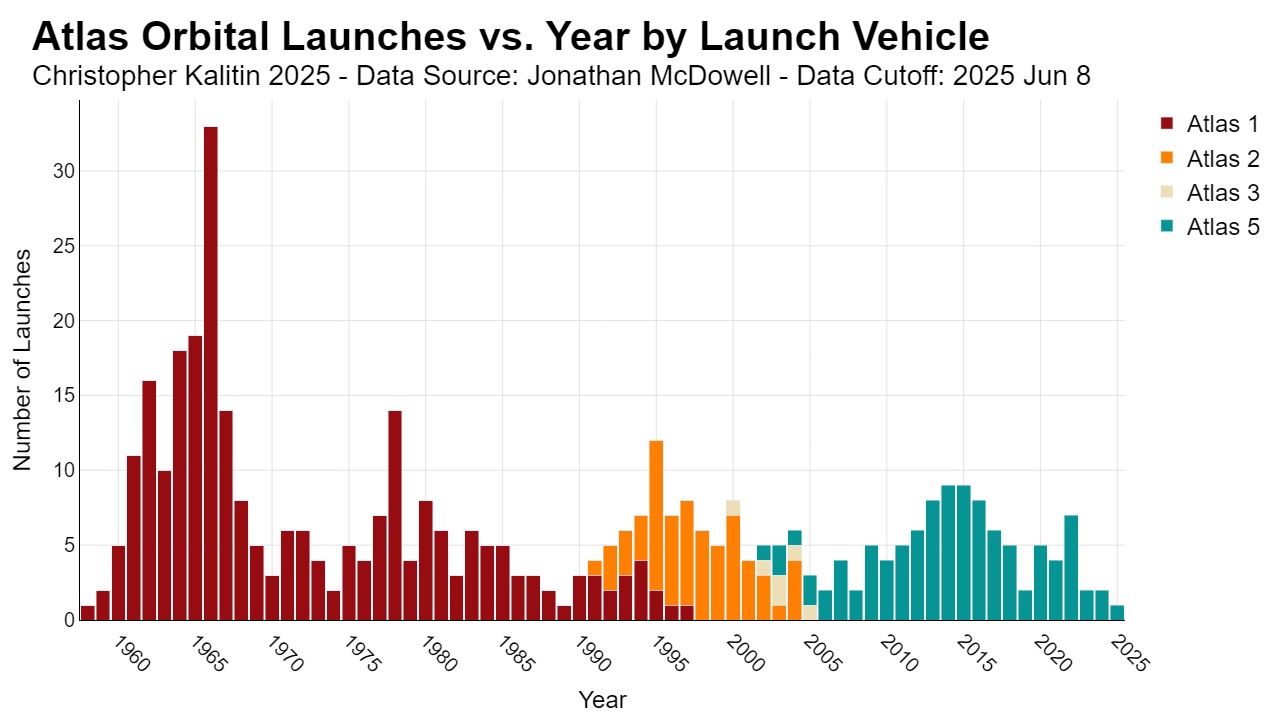

Atlas Launches Vs Year By Launch Vehicle 1958 Present

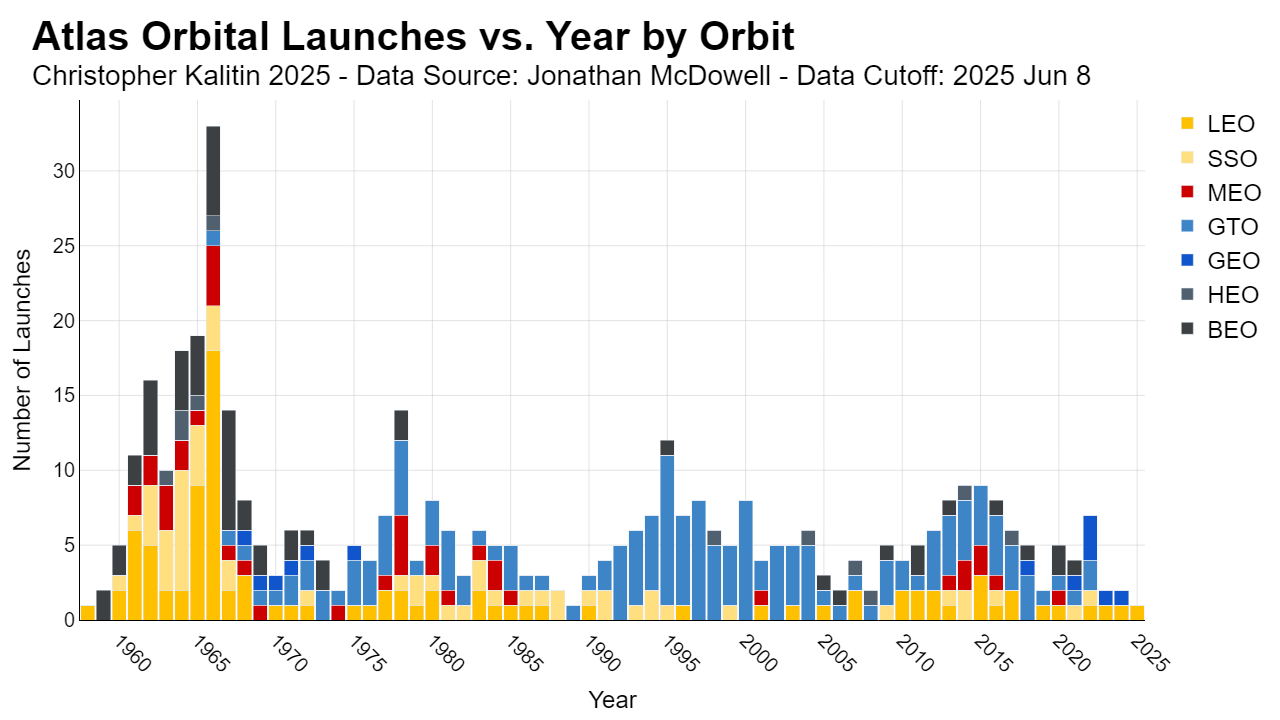

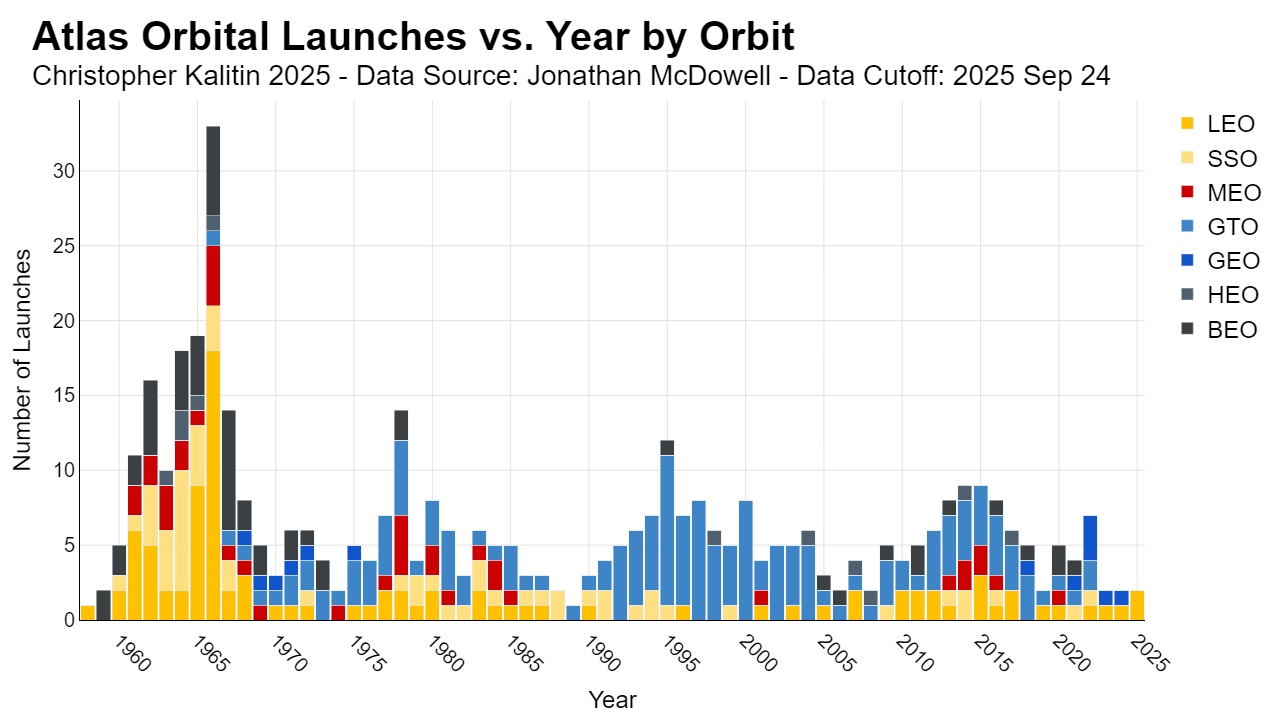

Atlas Launches Vs Year By Orbit 1958 Present

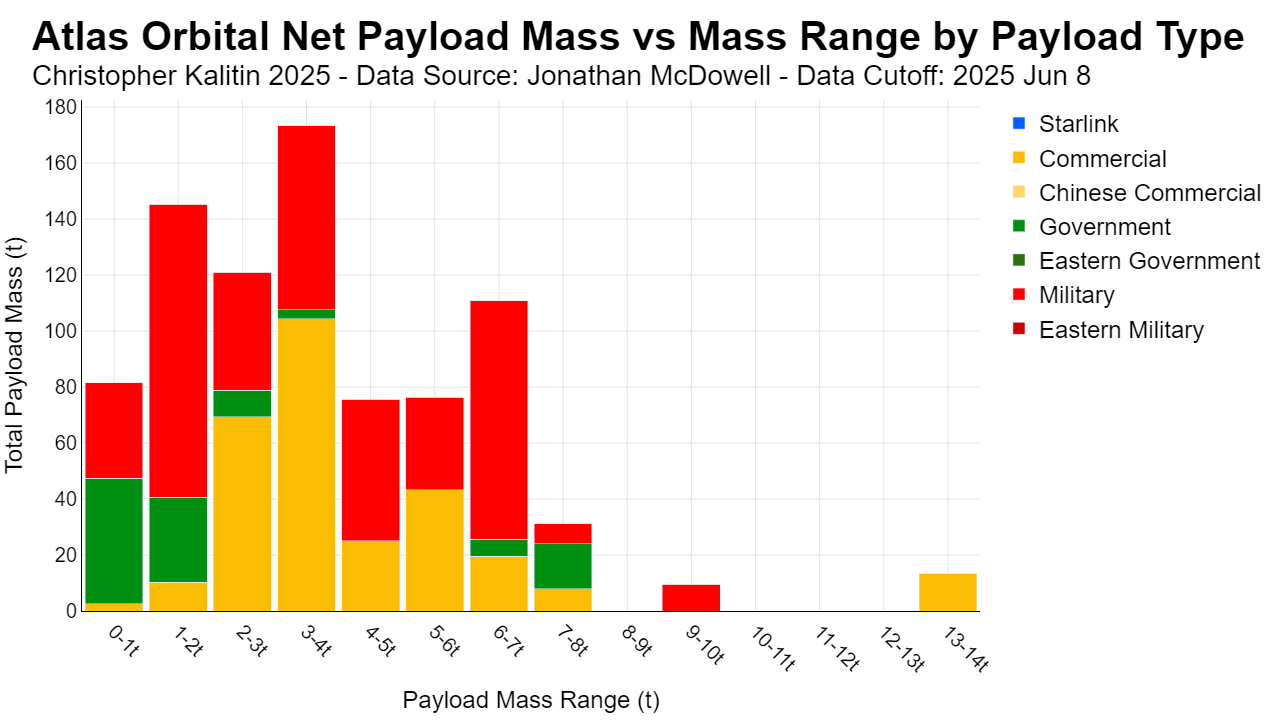

Atlas Total Mass Vs Mass By General Launch Payload Type

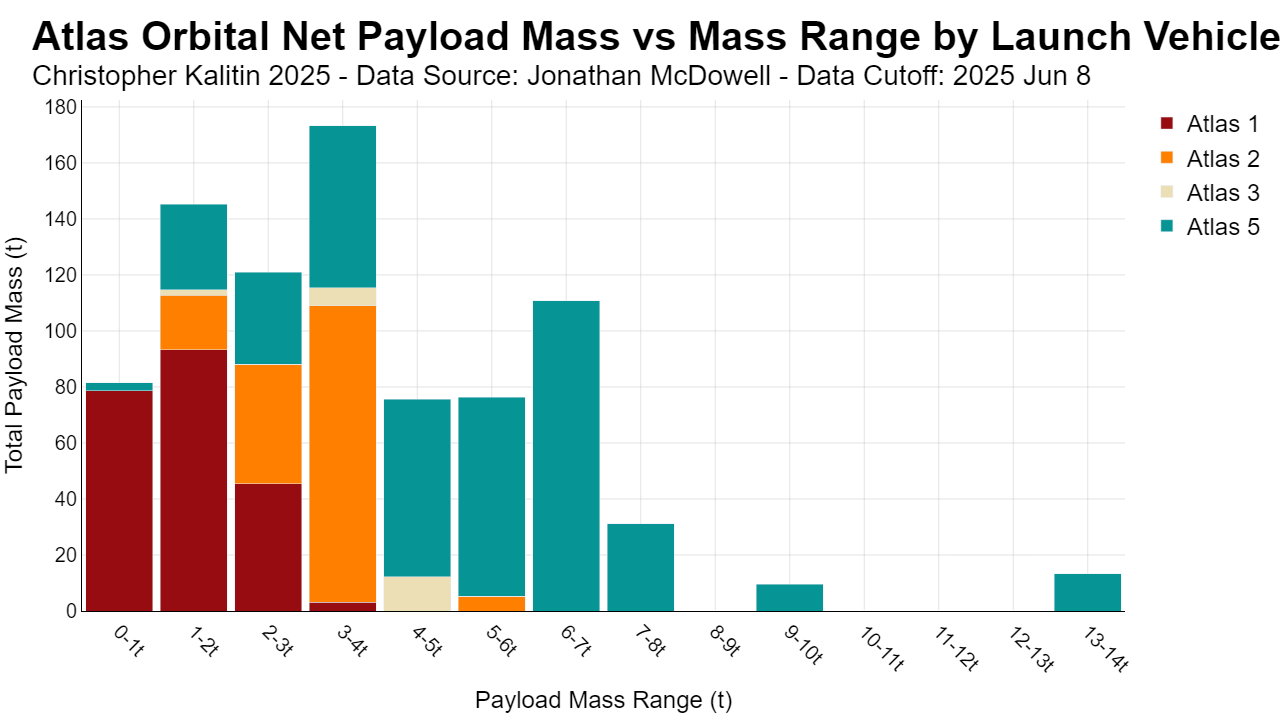

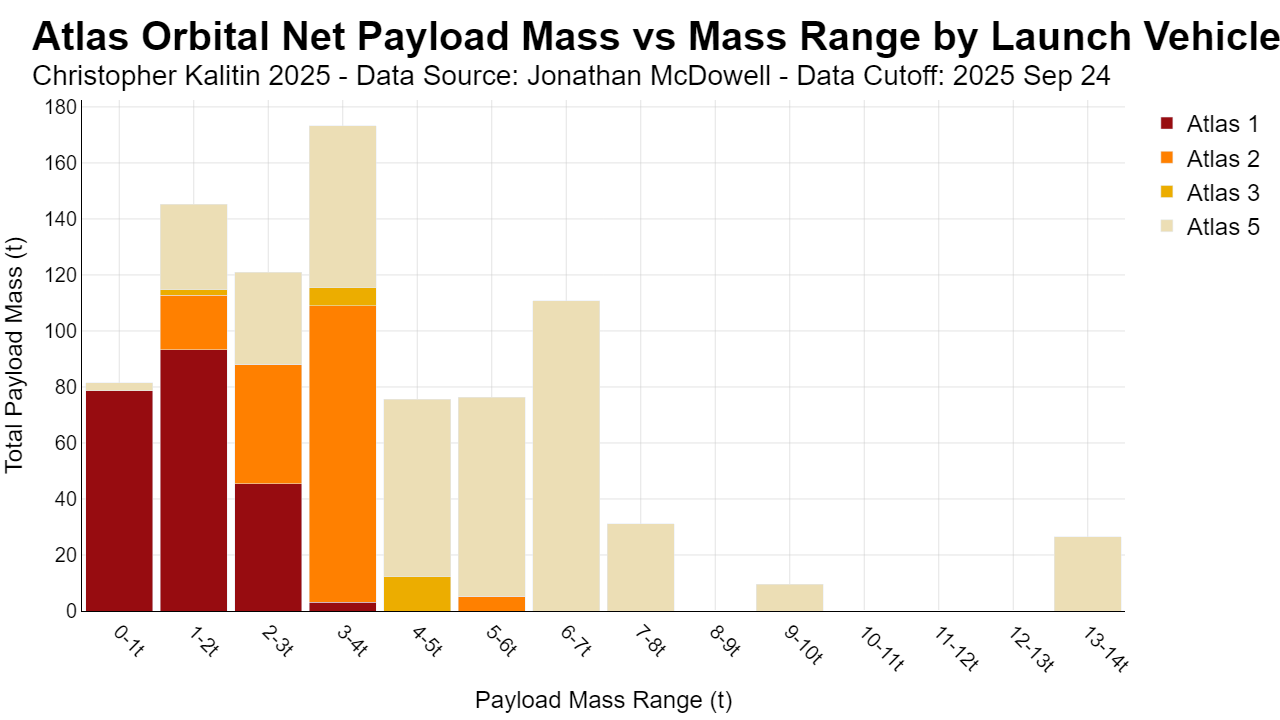

Atlas Total Mass Vs Mass By Launch Vehicle

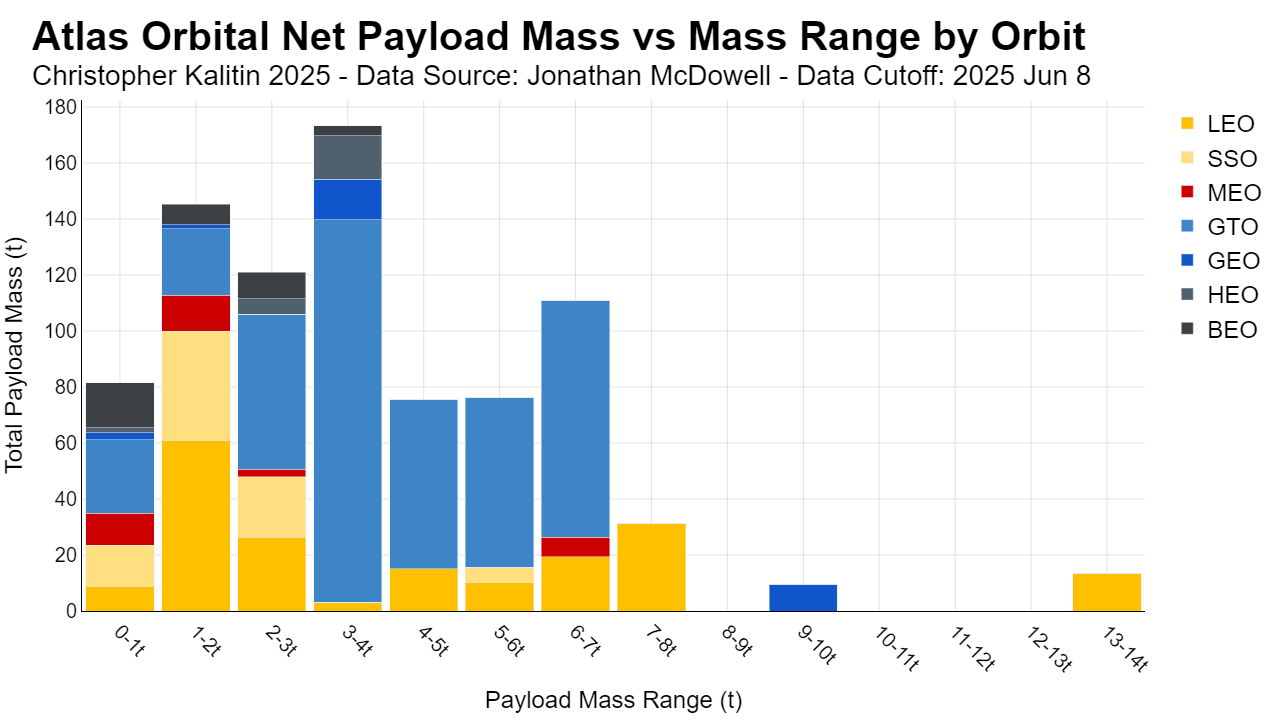

Atlas Total Mass Vs Mass By Orbit
Canada

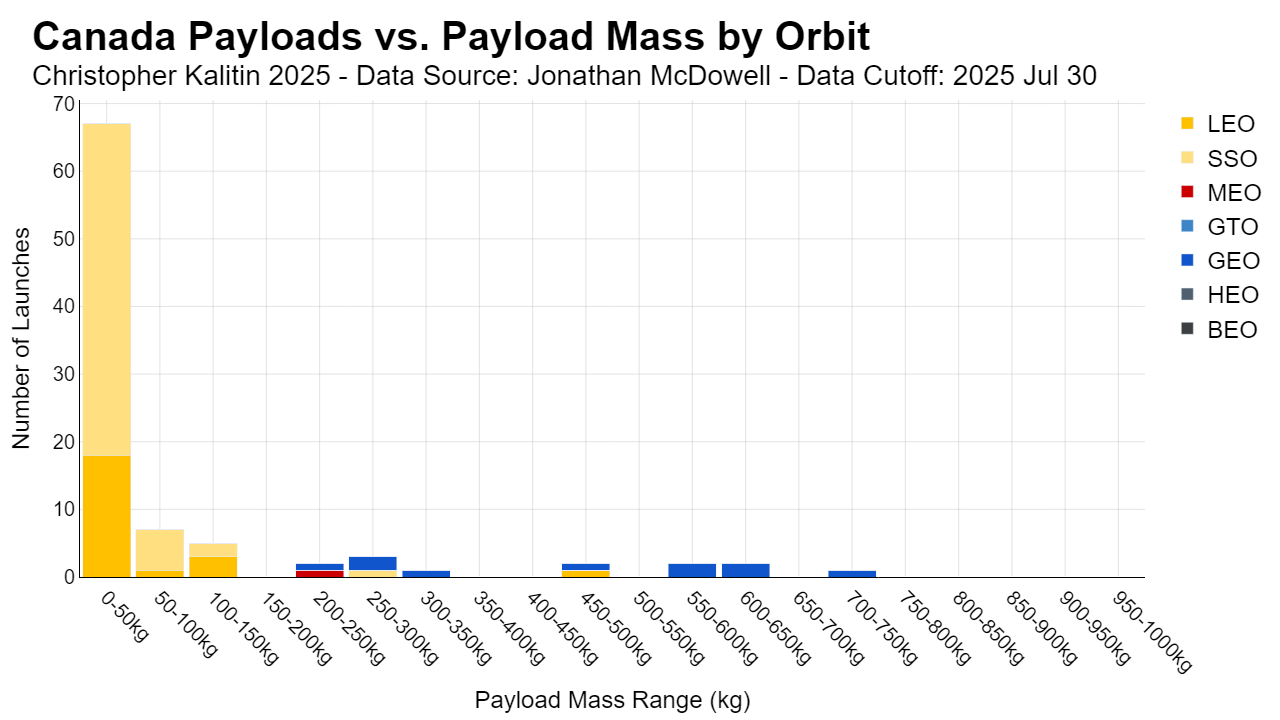

Canada Payloads Vs Mass By Orbit 1000 50
Canada Payloads Vs Mass By Orbit 100 5
Canada Payloads Vs Mass By Orbit Max Mass
Delta
This covers Delta 1, 2, 3, and 4.

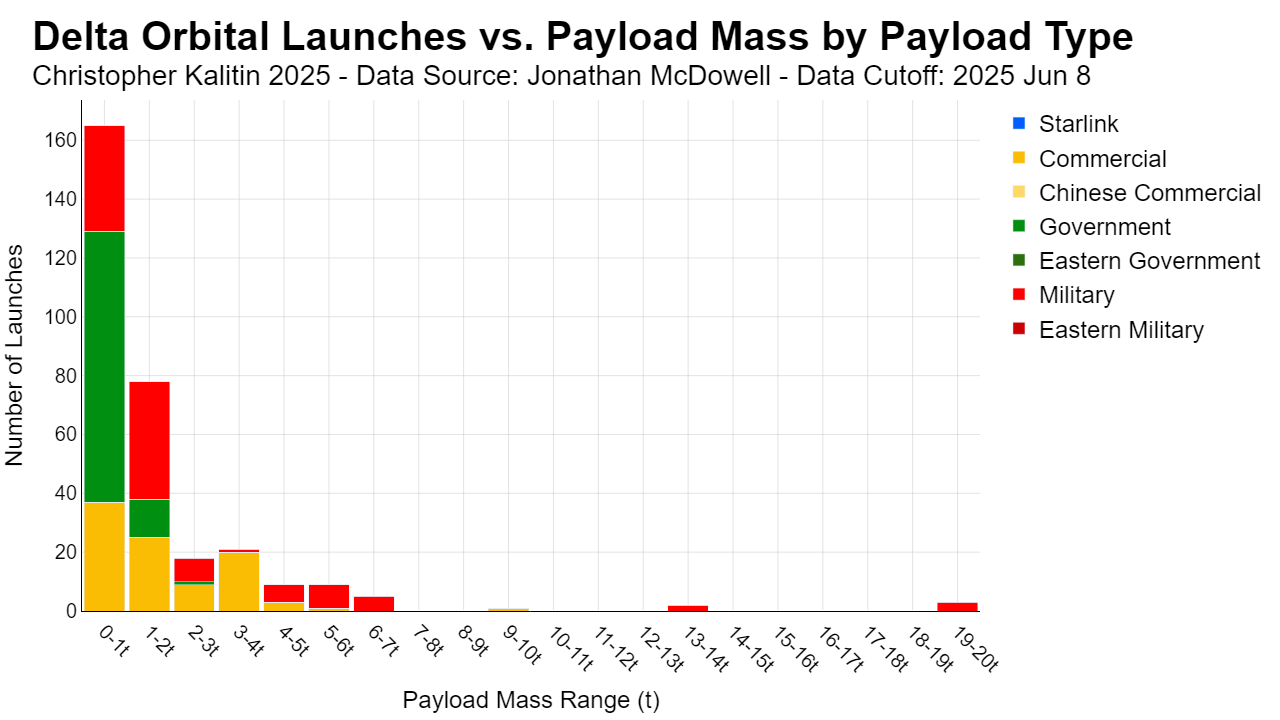

Delta Launches Vs Mass By General Launch Payload Type

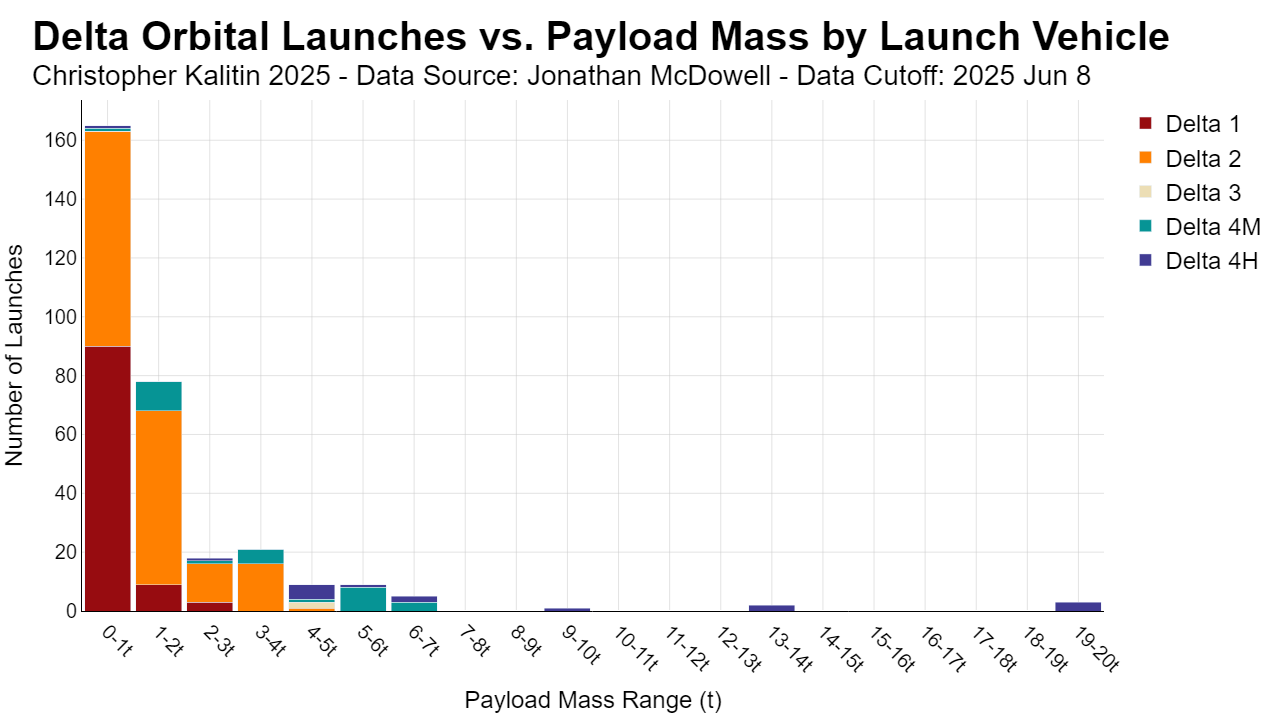

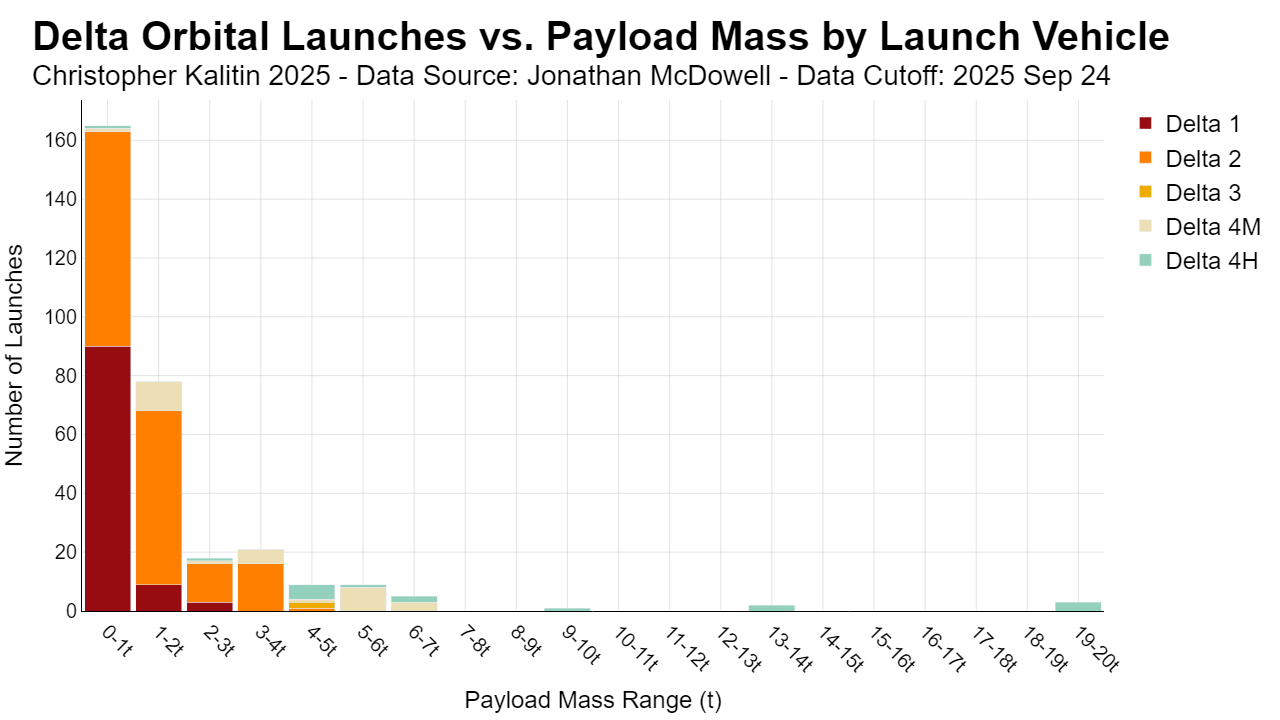

Delta Launches Vs Mass By Launch Vehicle

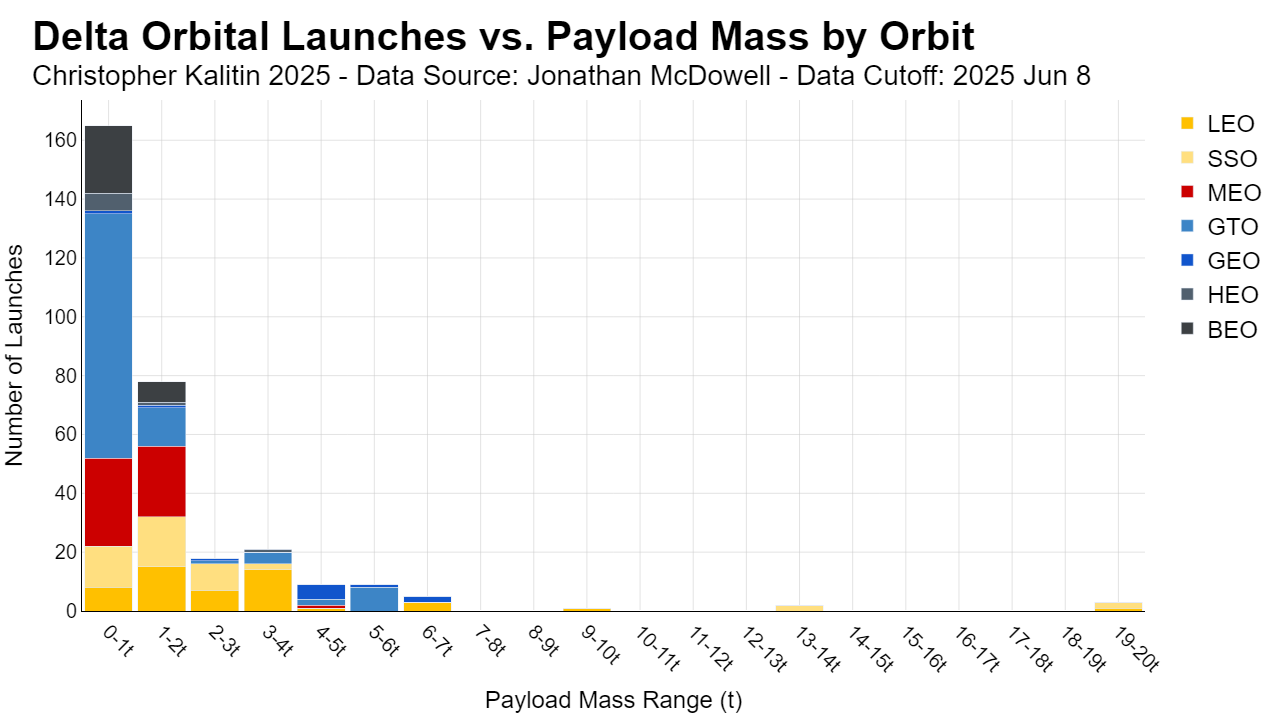

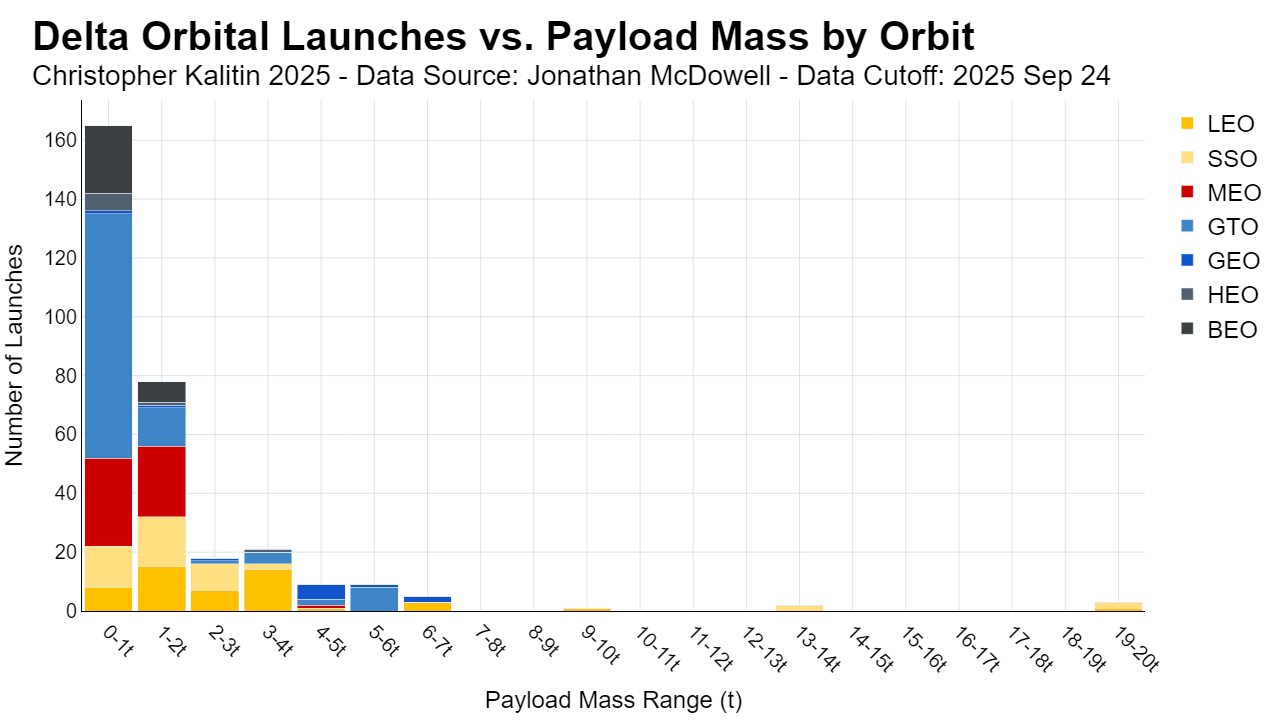

Delta Launches Vs Mass By Orbit

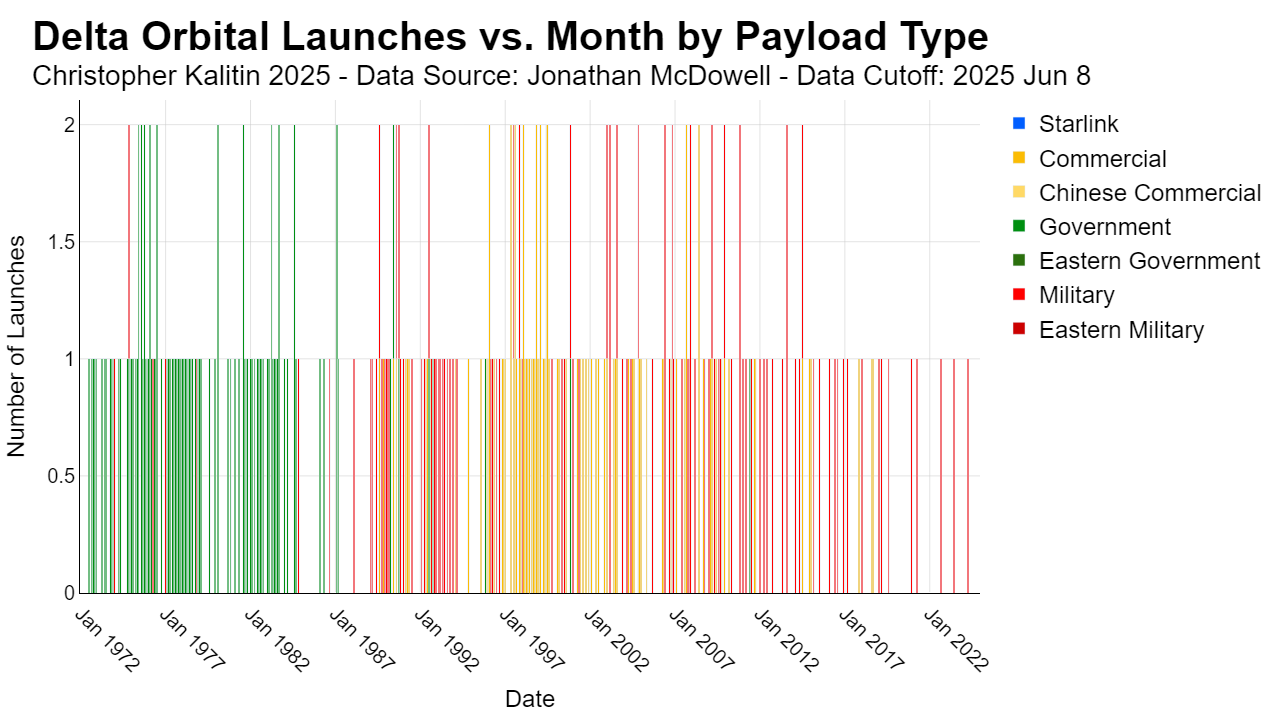

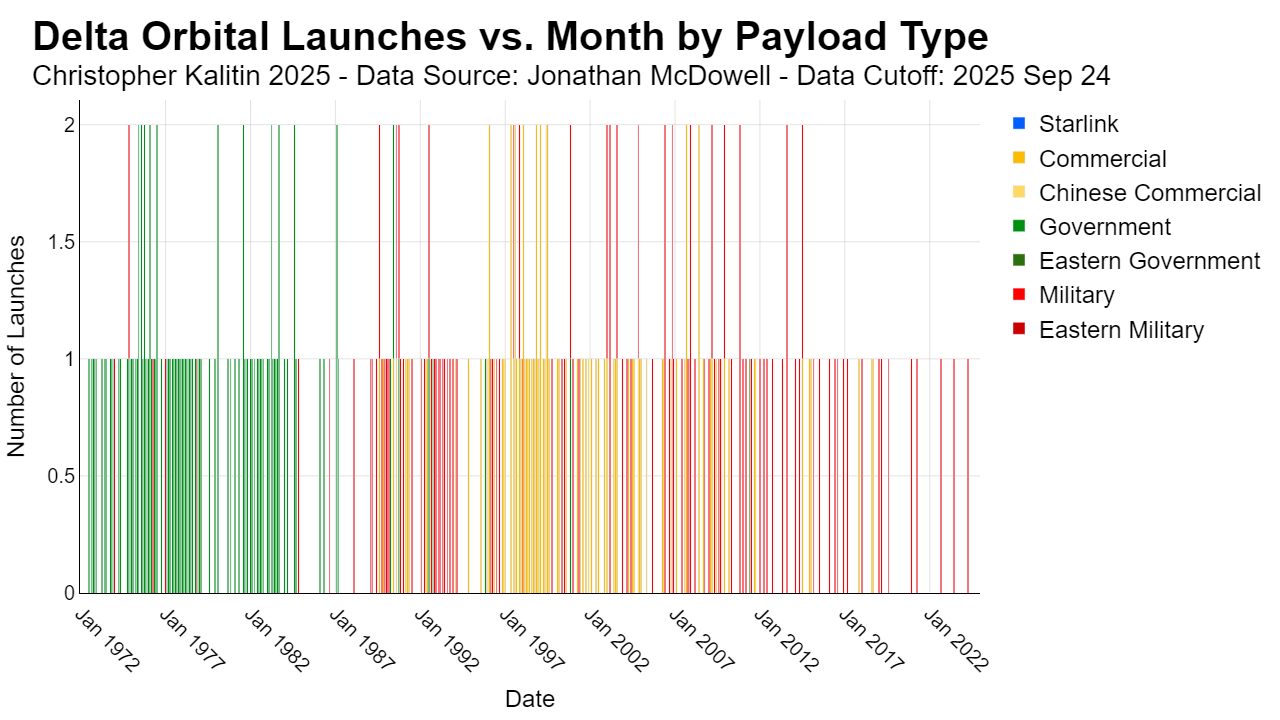

Delta Launches Vs Month By General Launch Payload Type 1972 2024

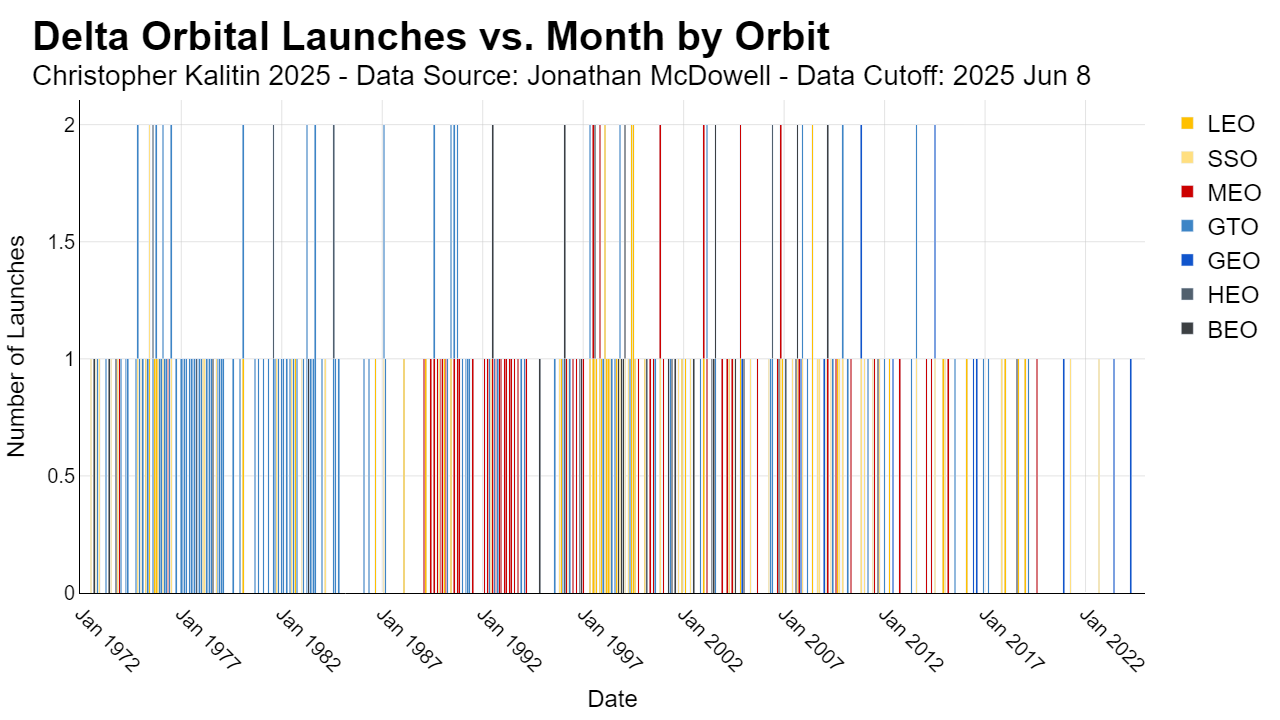

Delta Launches Vs Month By Orbit 1972 2024

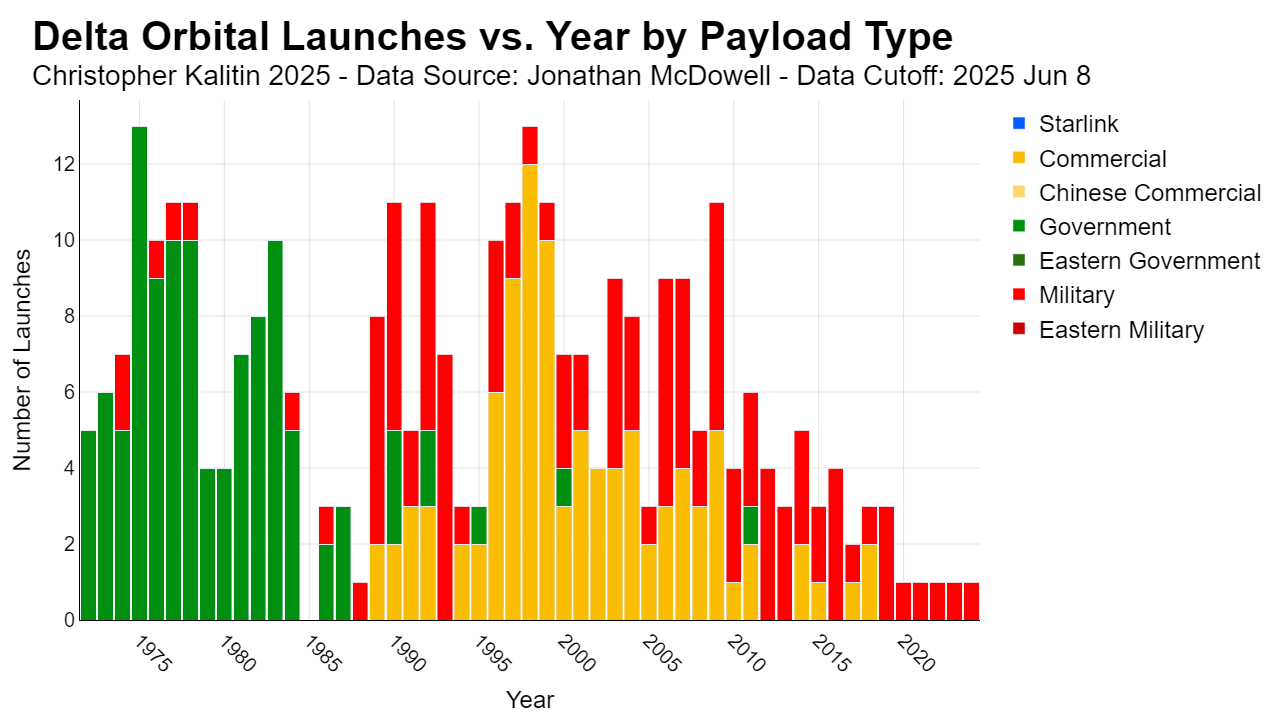

Delta Launches Vs Year By General Launch Payload Type 1972 2024

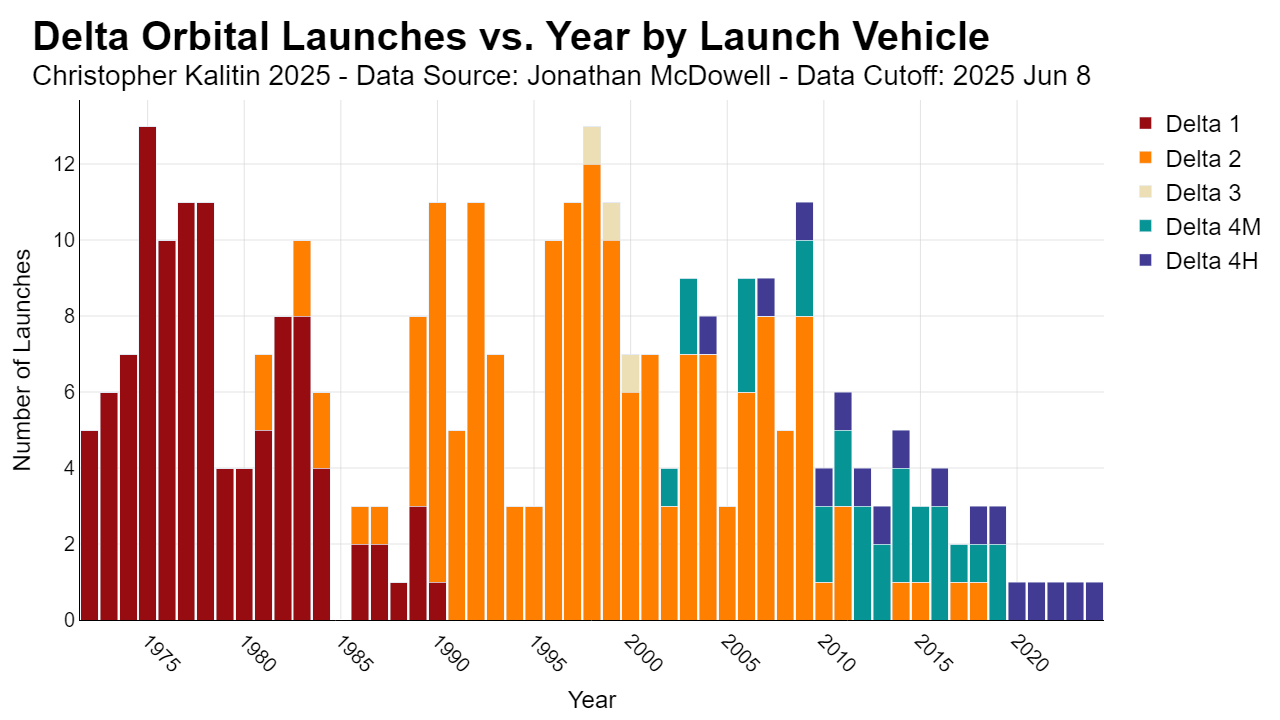

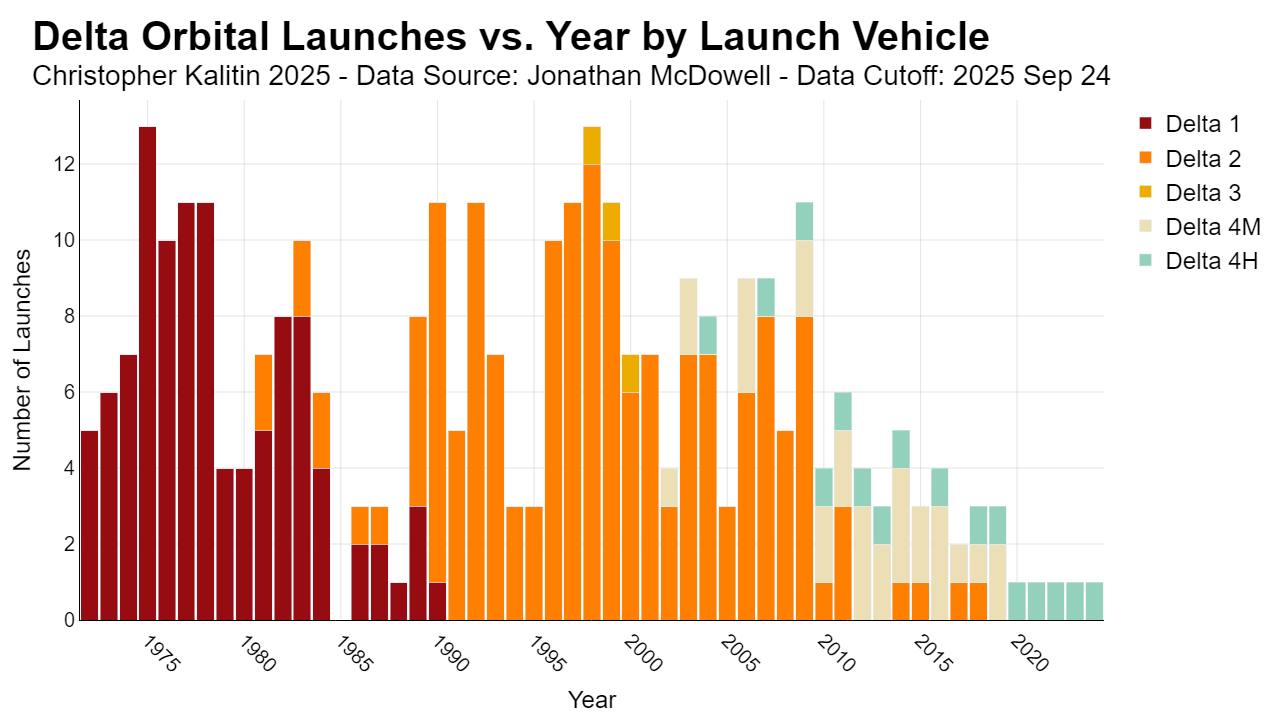

Delta Launches Vs Year By Launch Vehicle 1972 2024

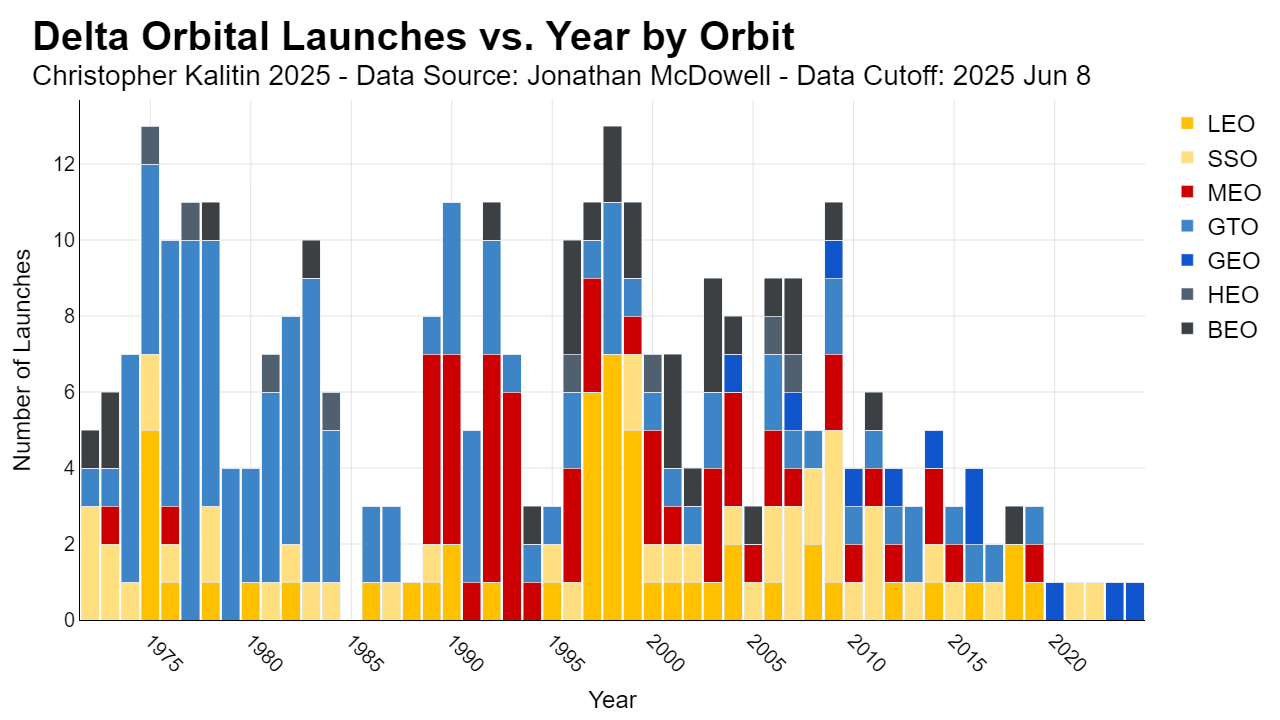

Delta Launches Vs Year By Orbit 1972 2024

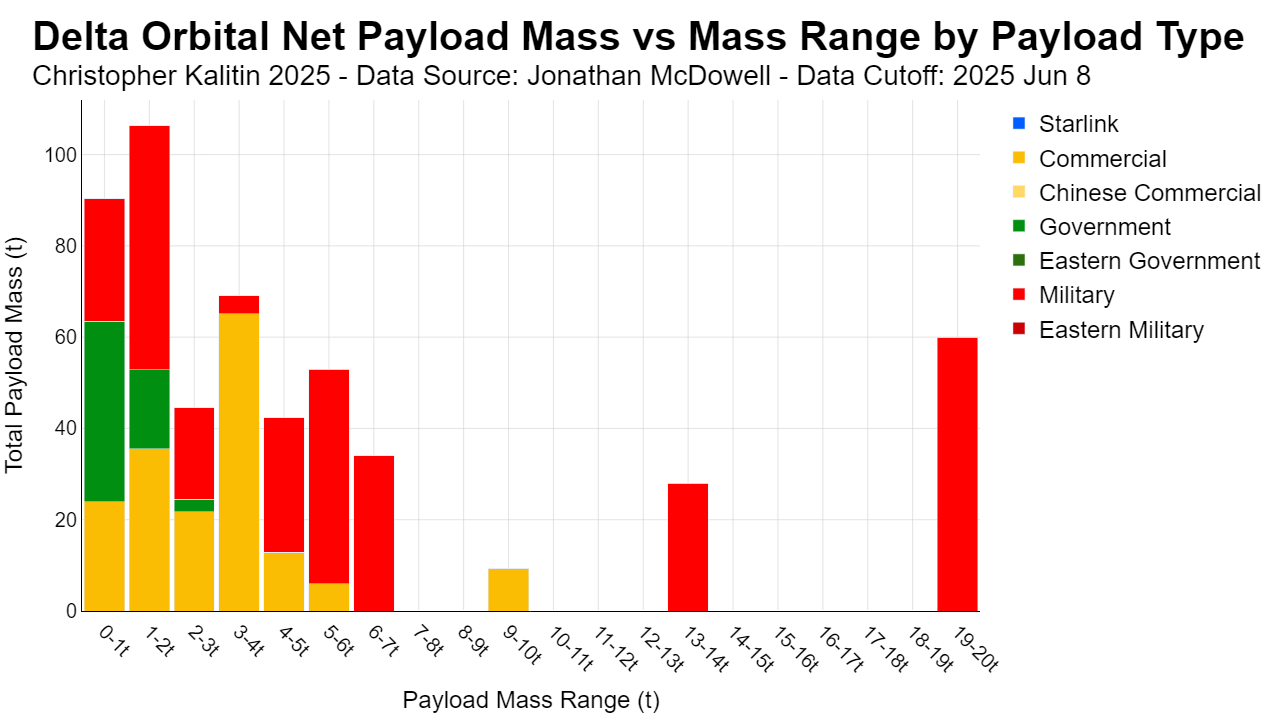

Delta Total Mass Vs Mass By General Launch Payload Type

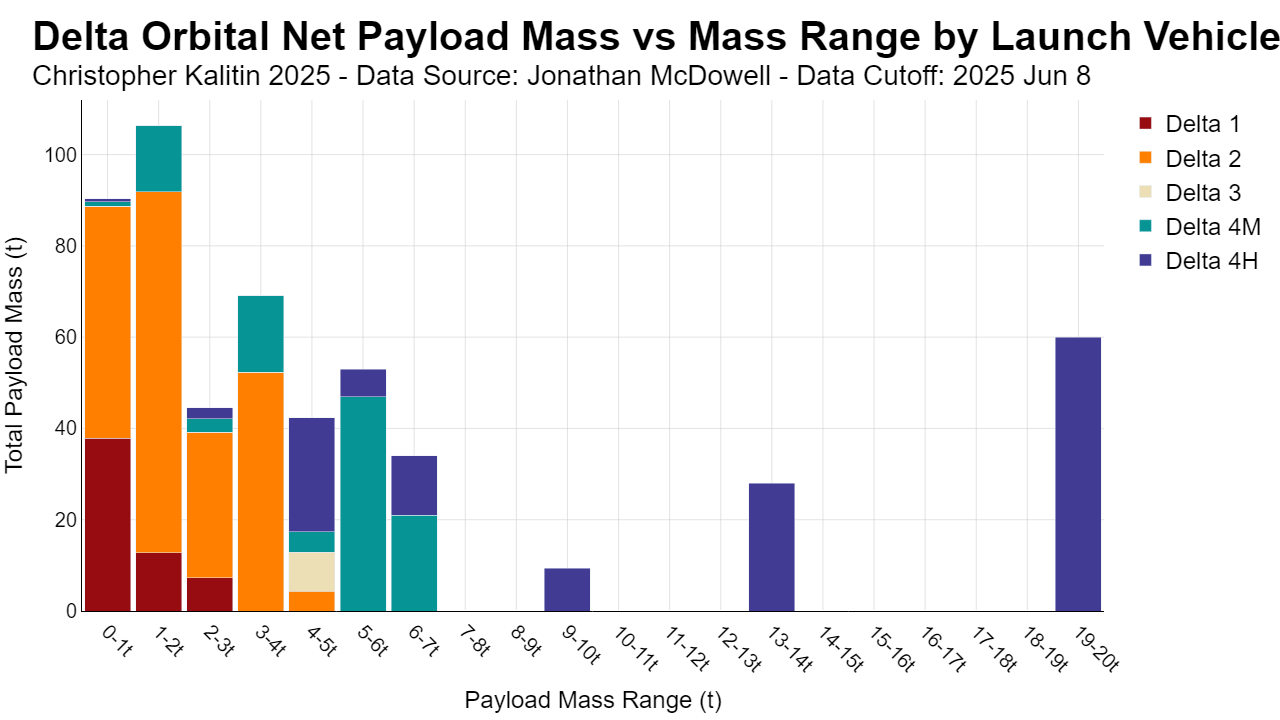

Delta Total Mass Vs Mass By Launch Vehicle

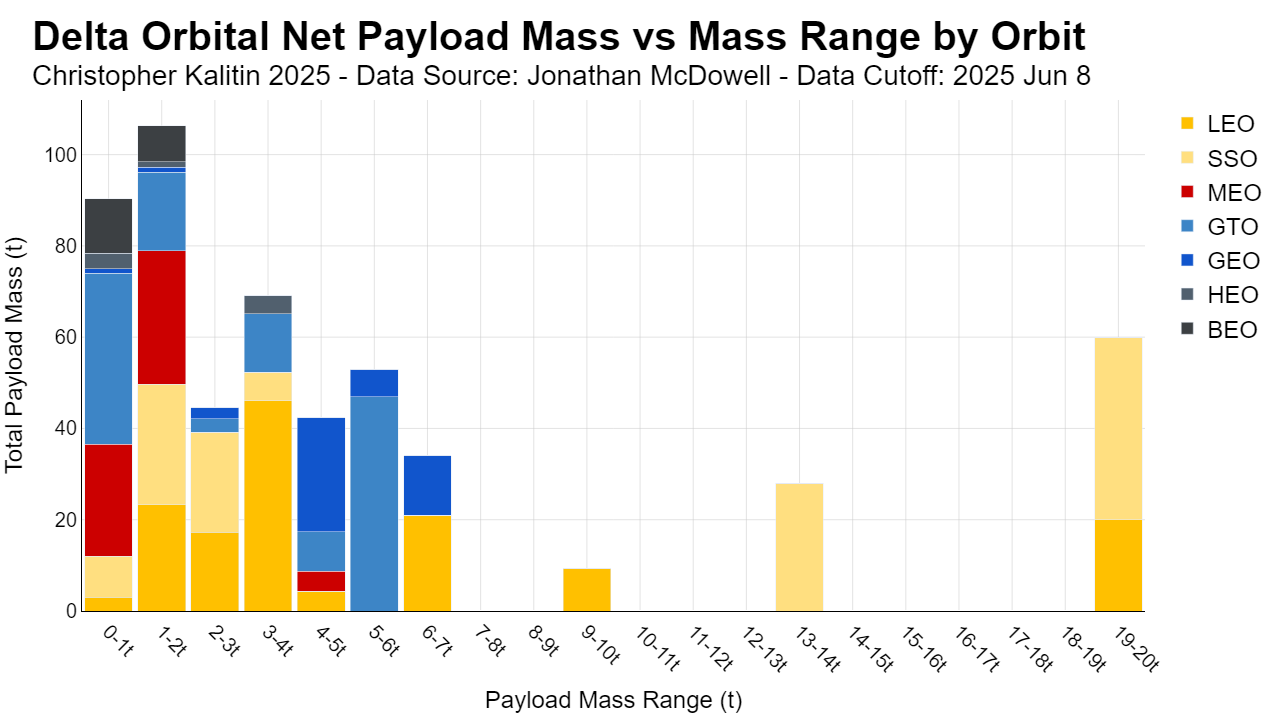

Delta Total Mass Vs Mass By Orbit
Electron

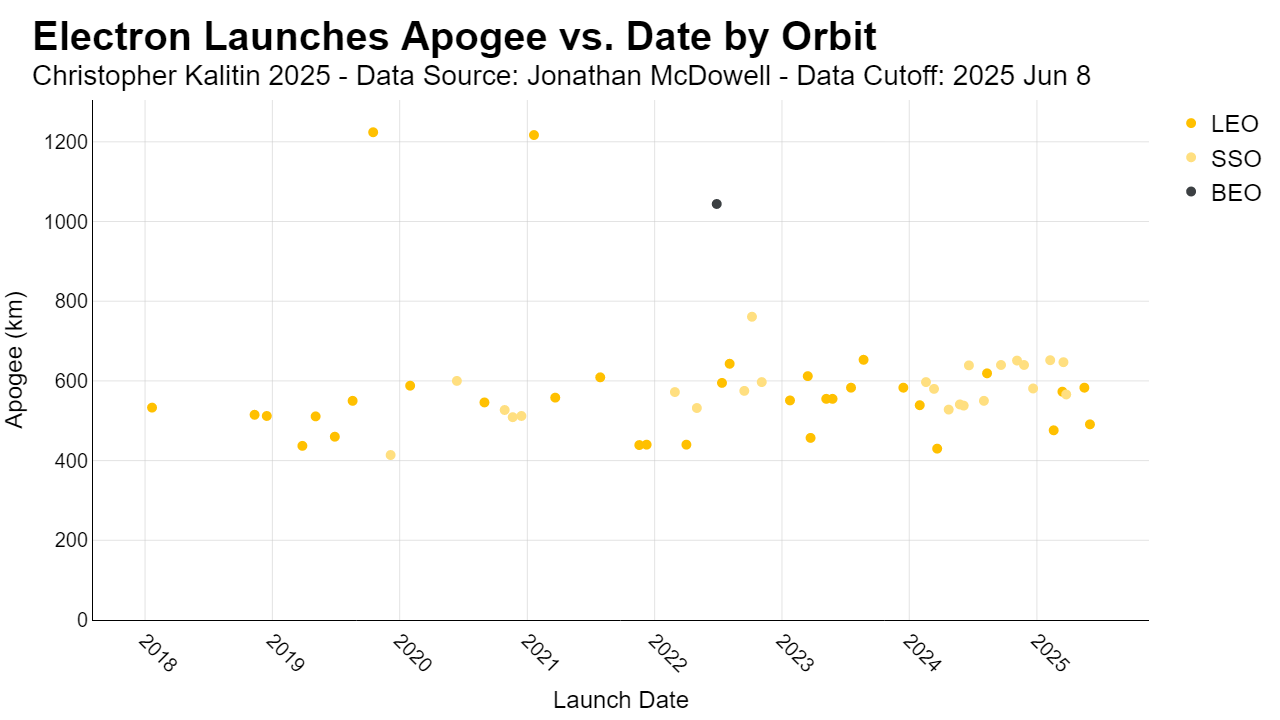

Electron Launches Apogee Vs Date By Simple Orbit 2017 Present

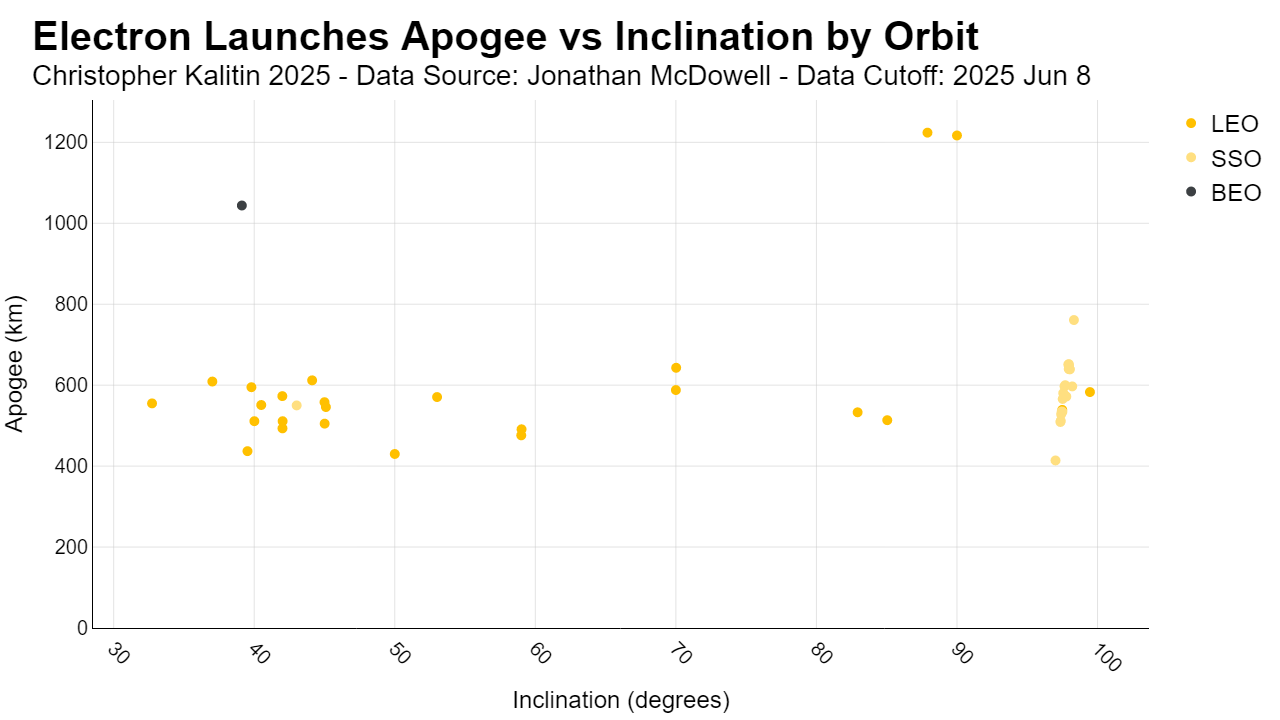

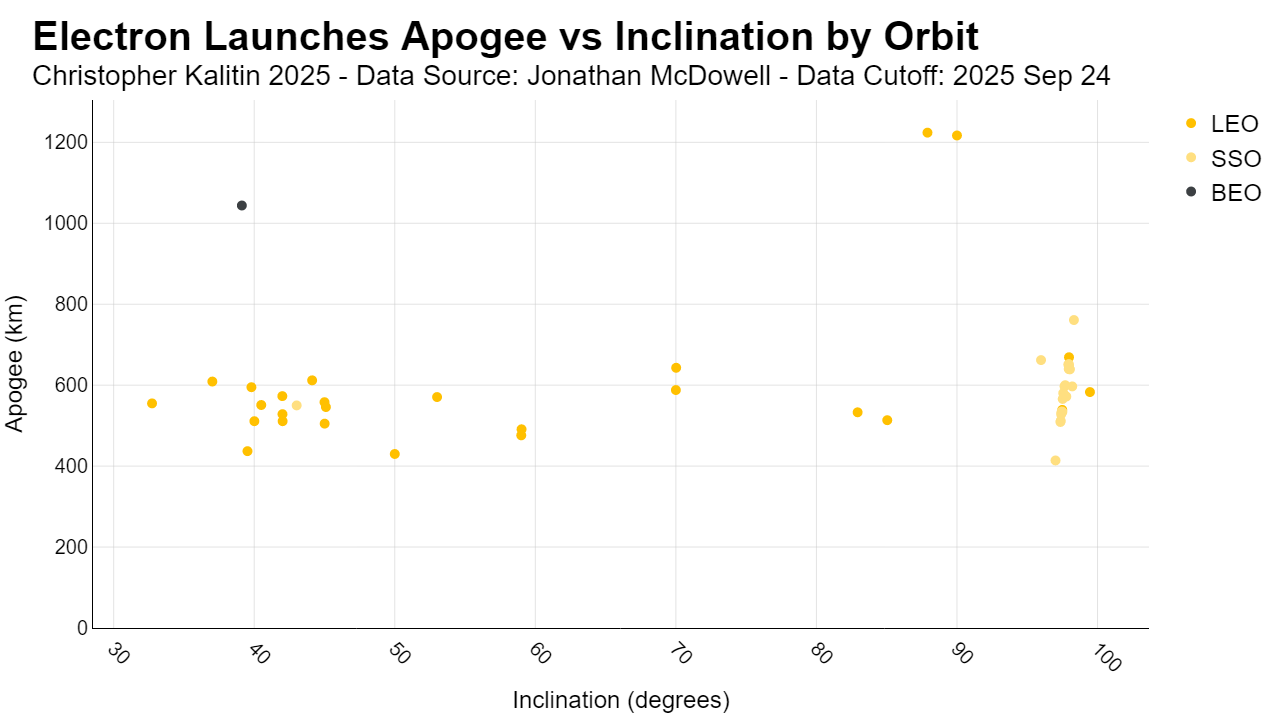

Electron Launches Apogee Vs Inc By Simple Orbit 2017 Present

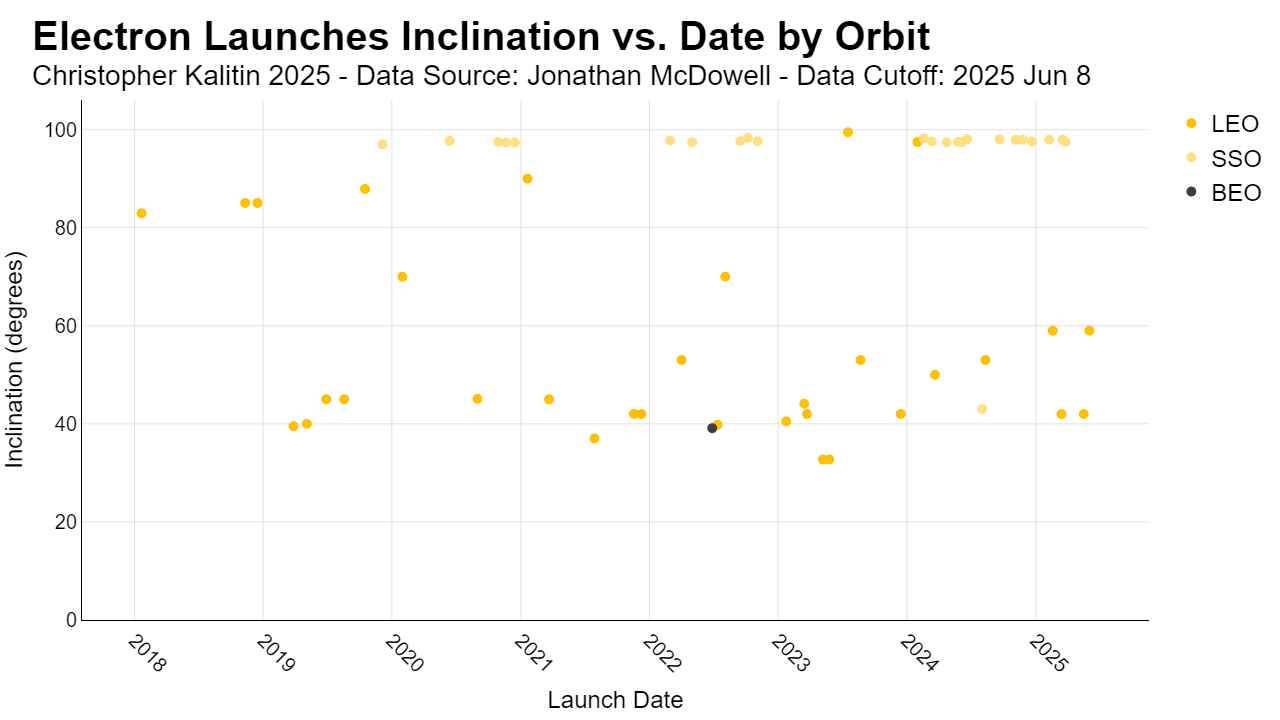

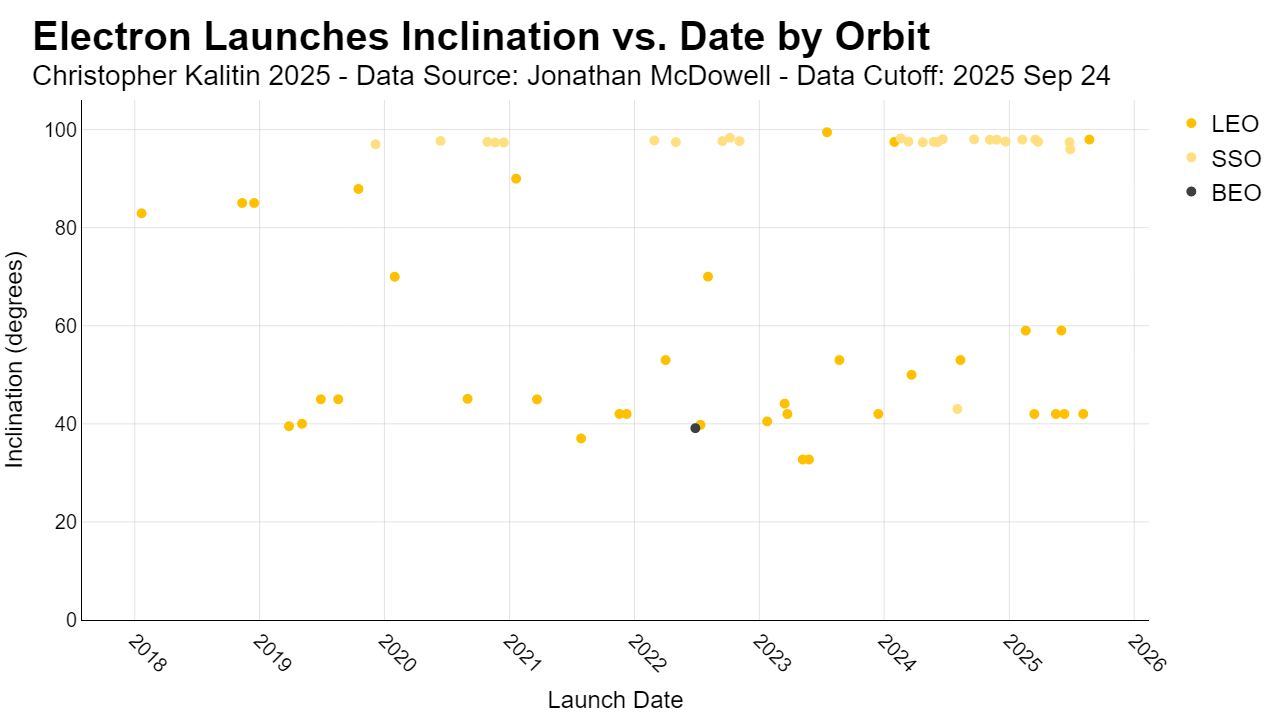

Electron Launches Inc Vs Date By Simple Orbit 2017 Present

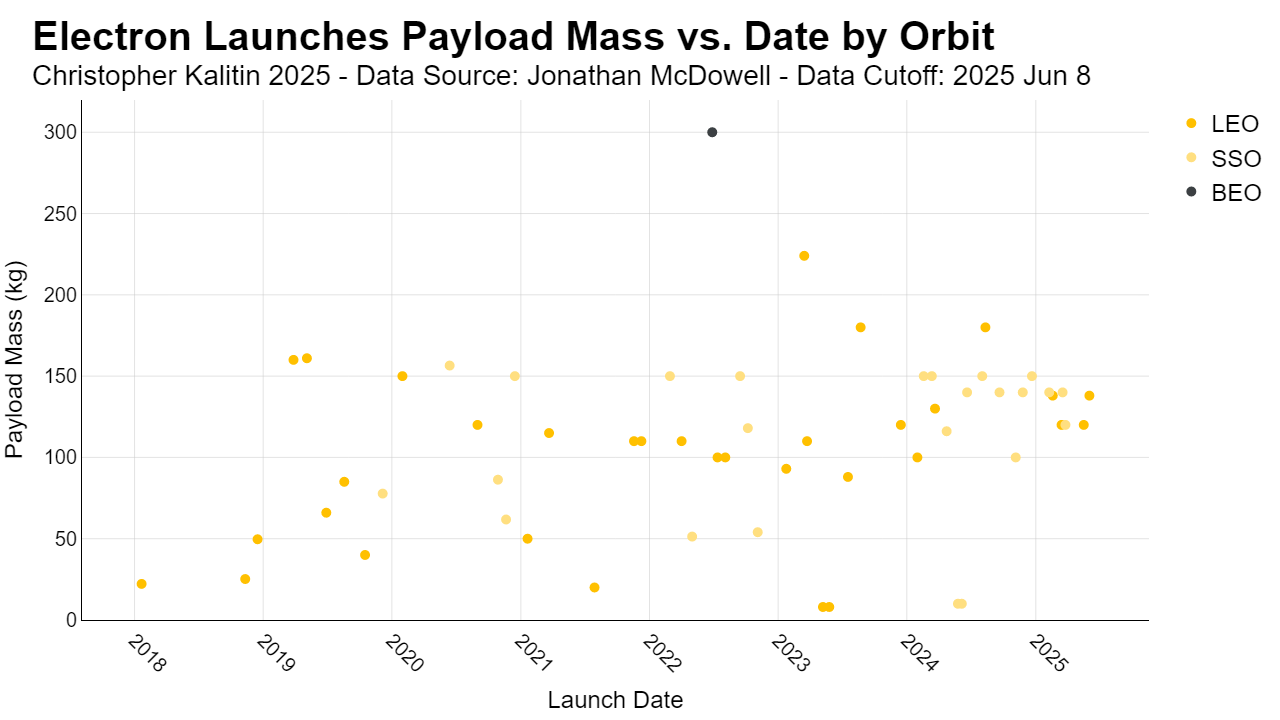

Electron Launches Payload Mass Vs Date By Simple Orbit 2017 Present

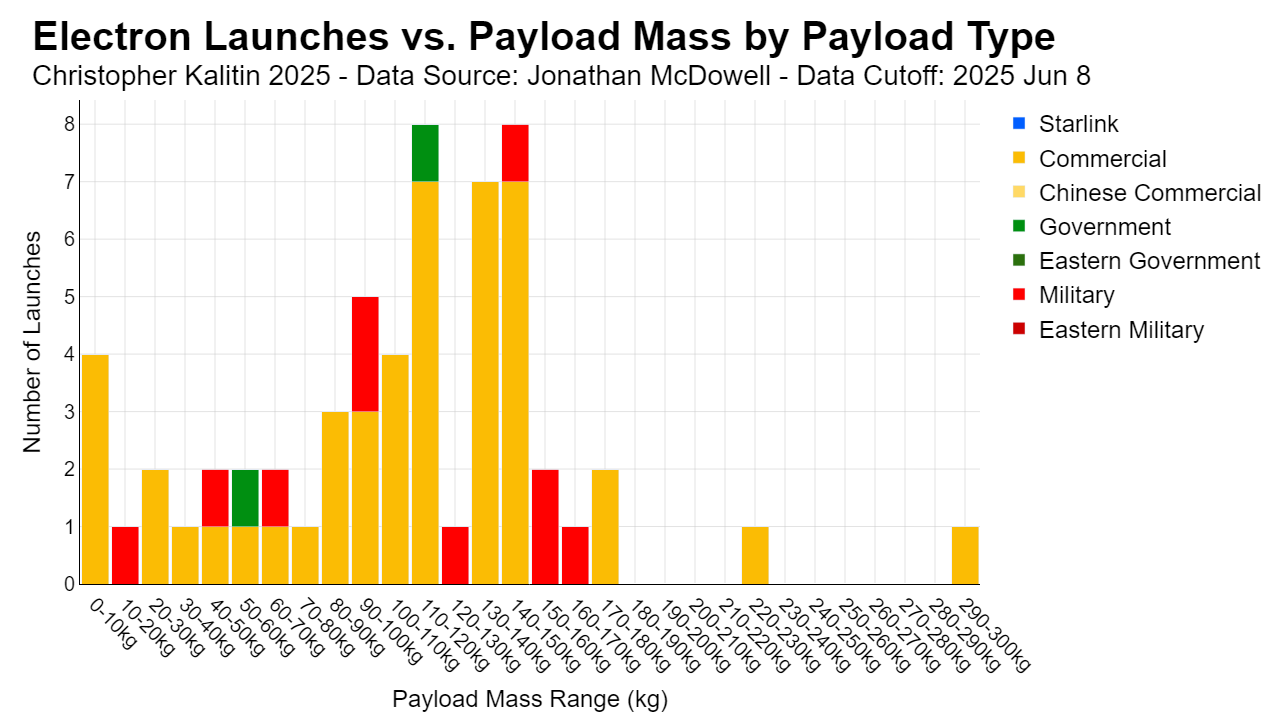

Electron Launches Vs Mass By General Launch Payload Type

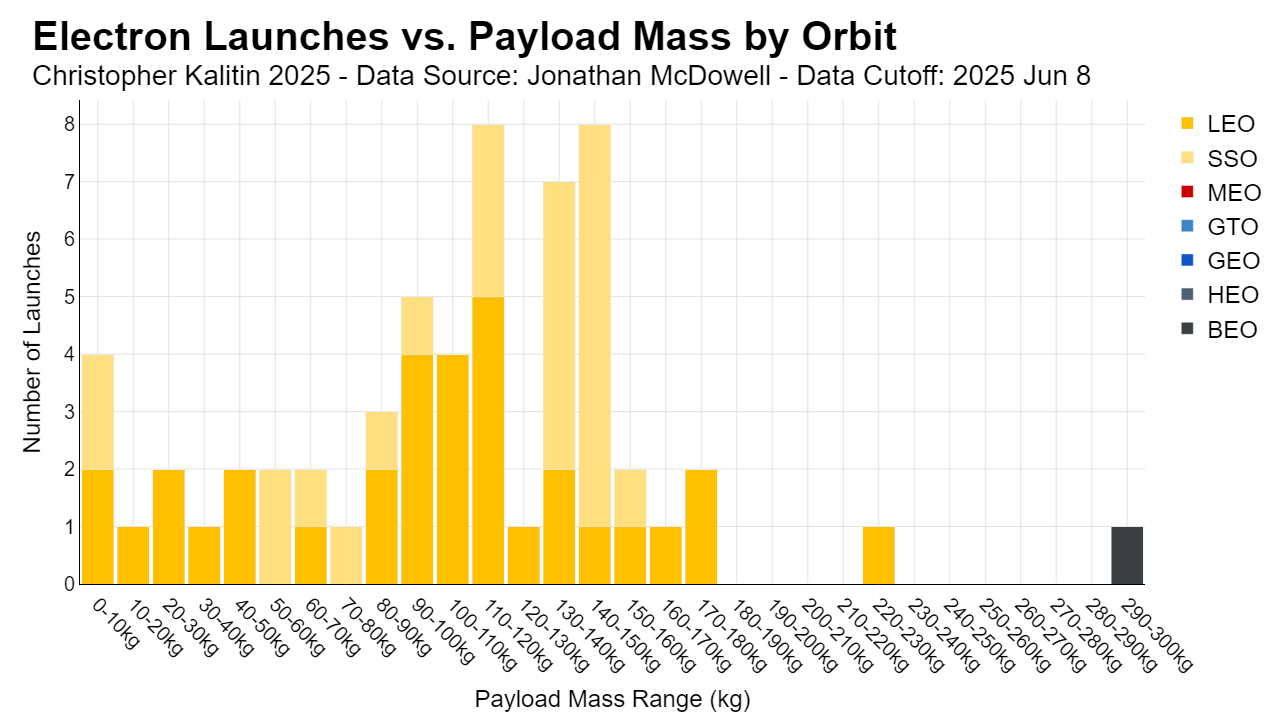

Electron Launches Vs Mass By Orbit

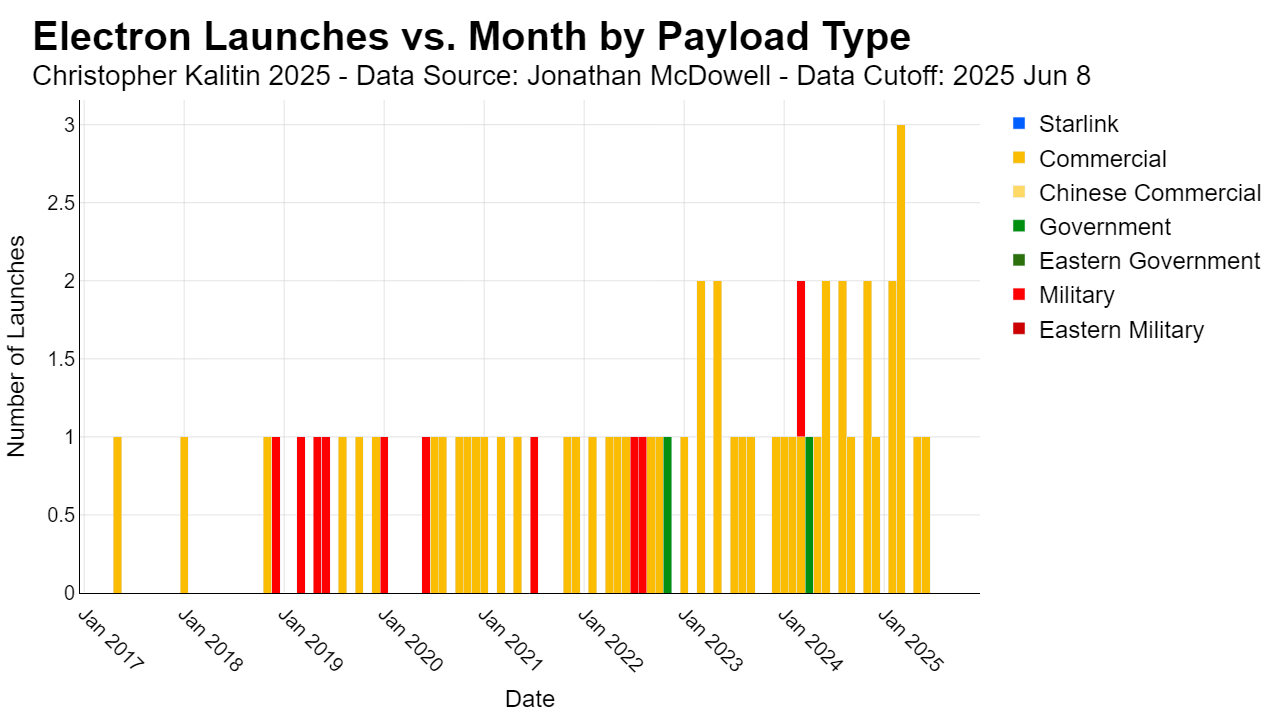

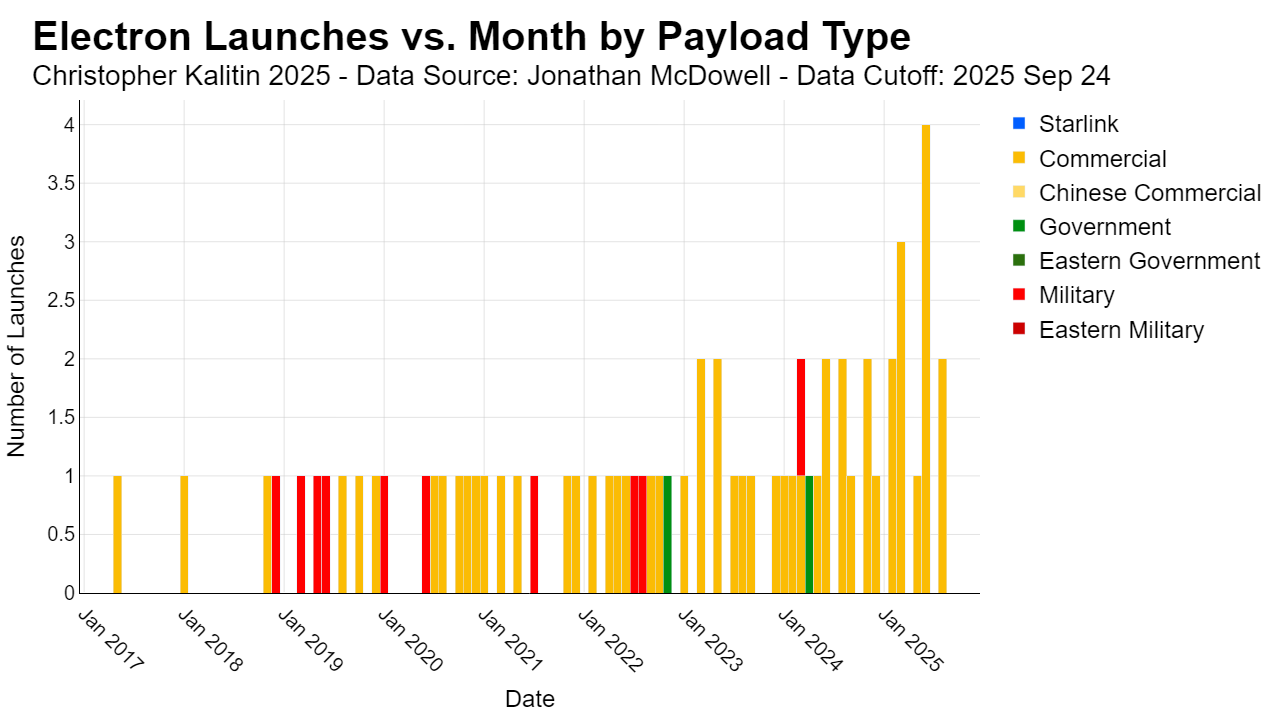

Electron Launches Vs Month By General Launch Payload Type 2017 Present

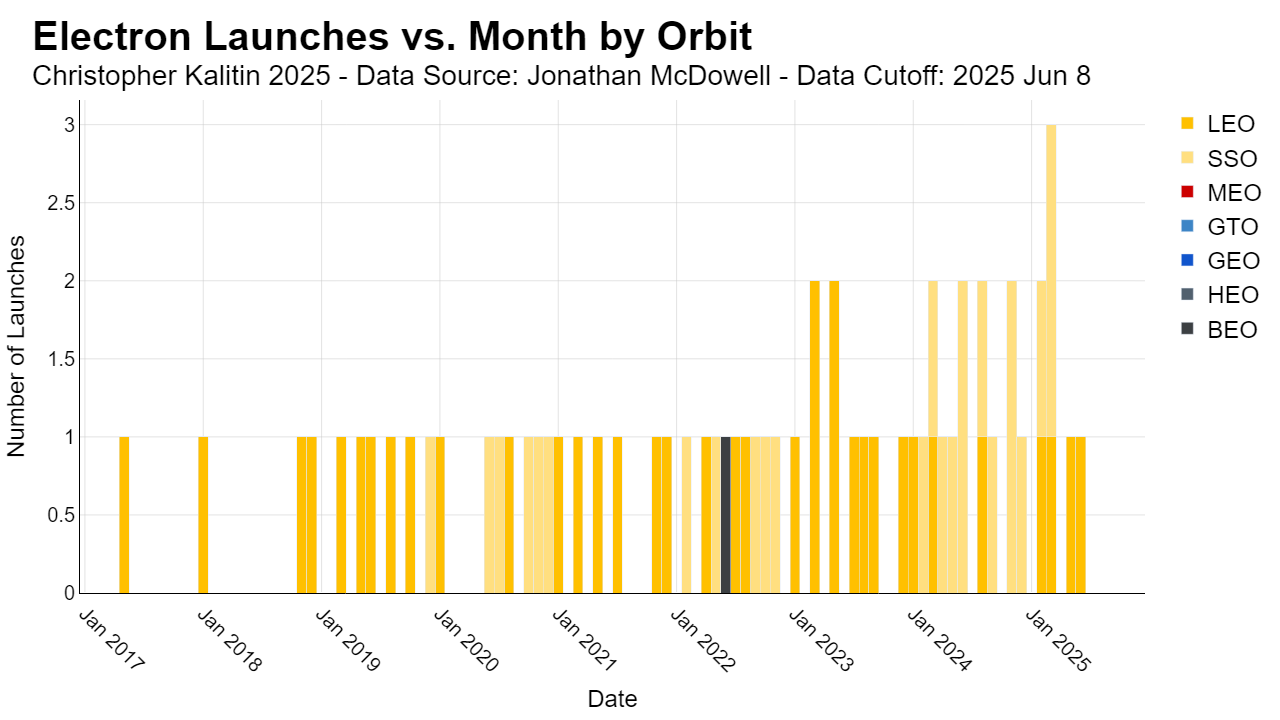

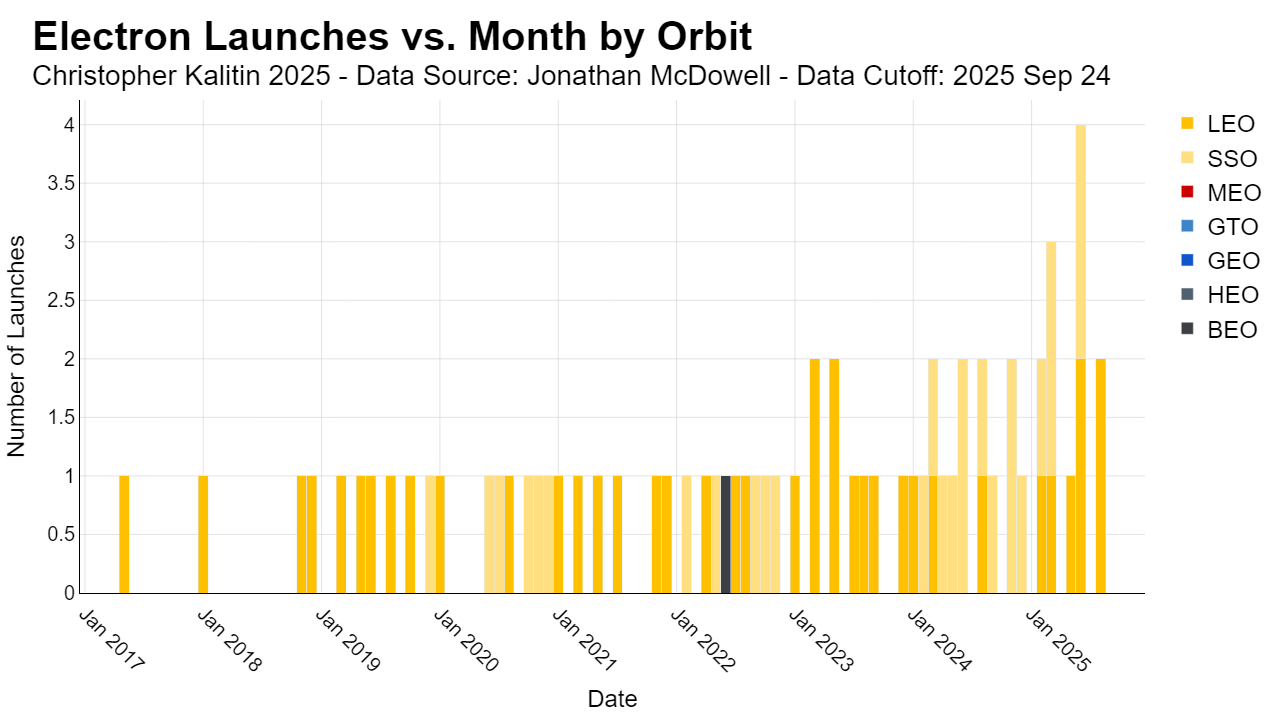

Electron Launches Vs Month By Orbit 2017 Present

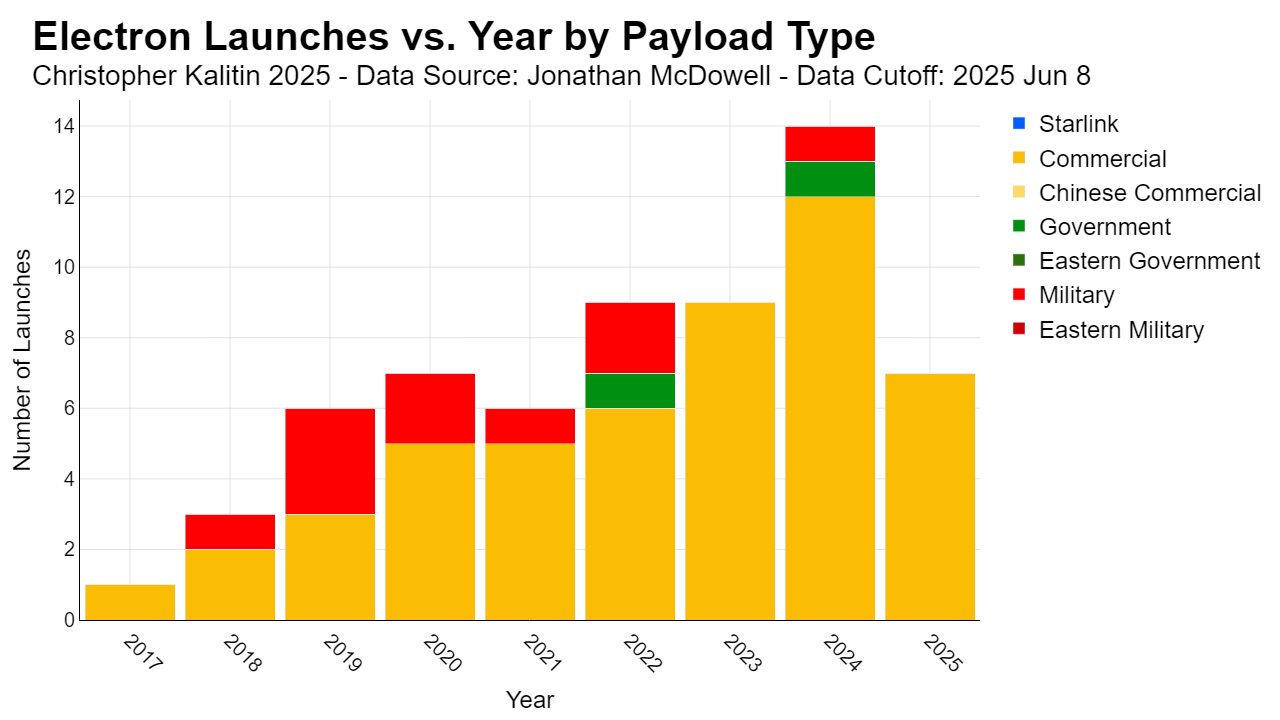

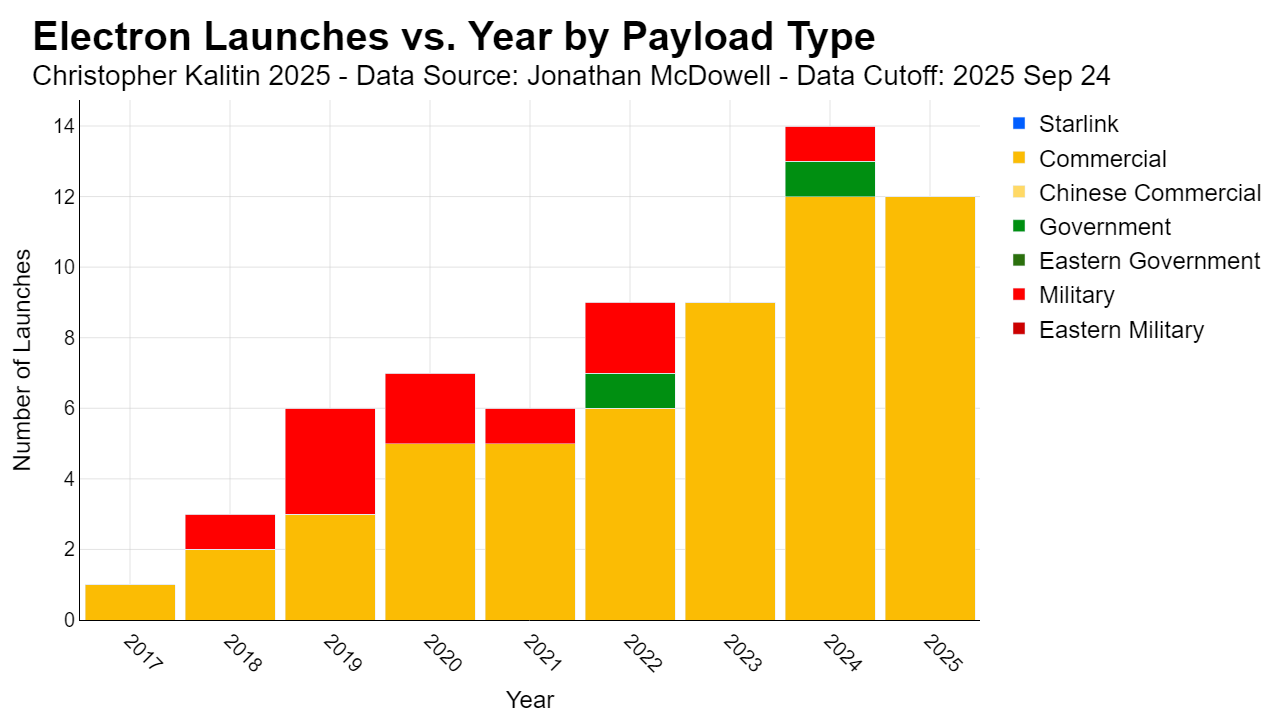

Electron Launches Vs Year By General Launch Payload Type 2017 Present

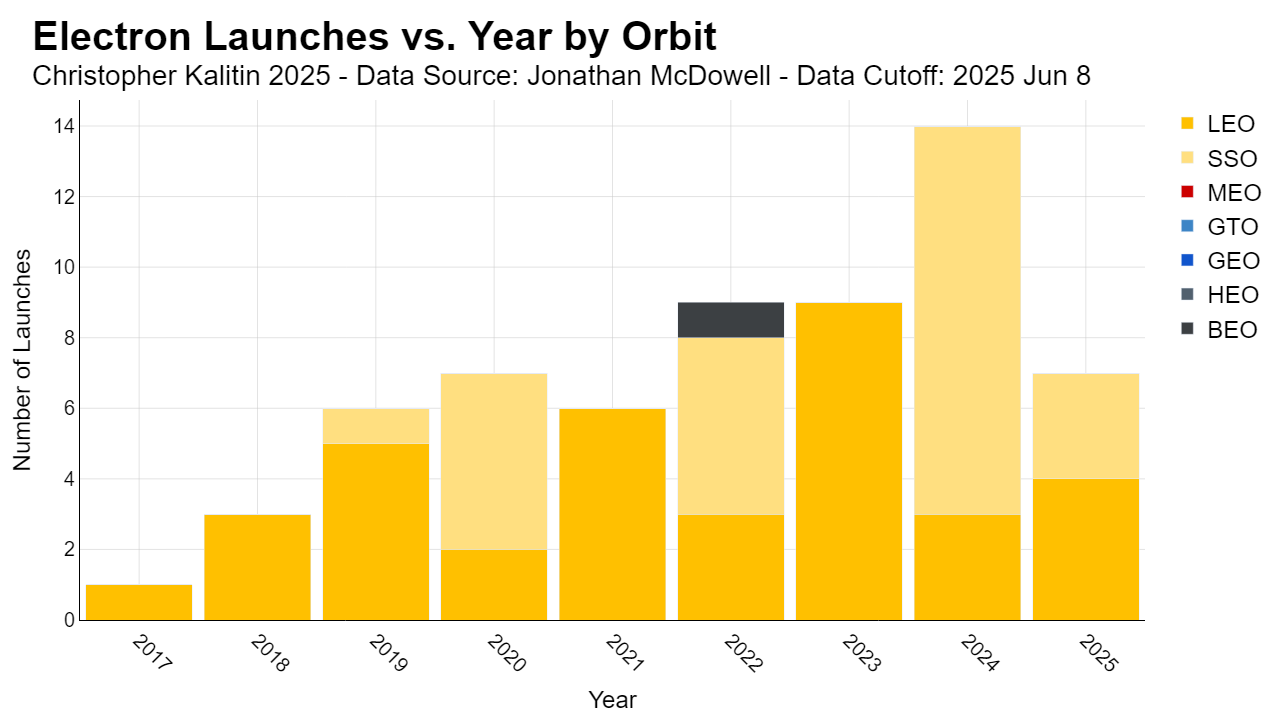

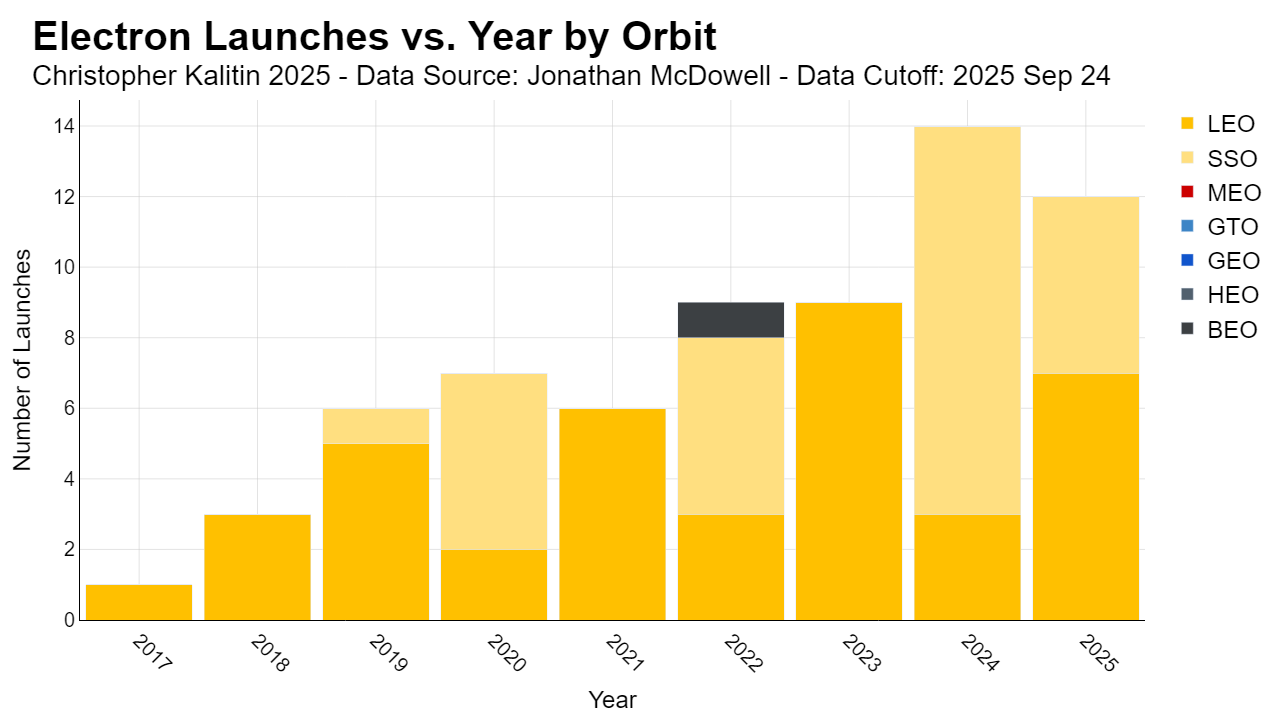

Electron Launches Vs Year By Orbit 2017 Present

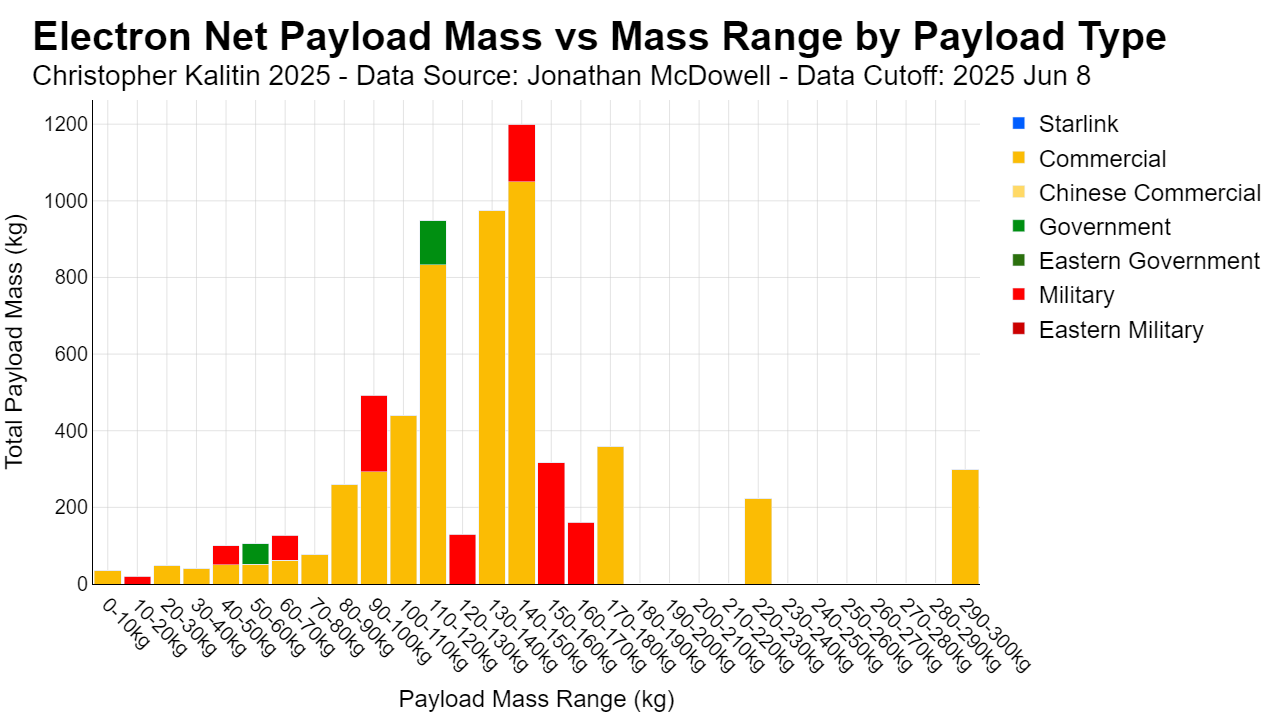

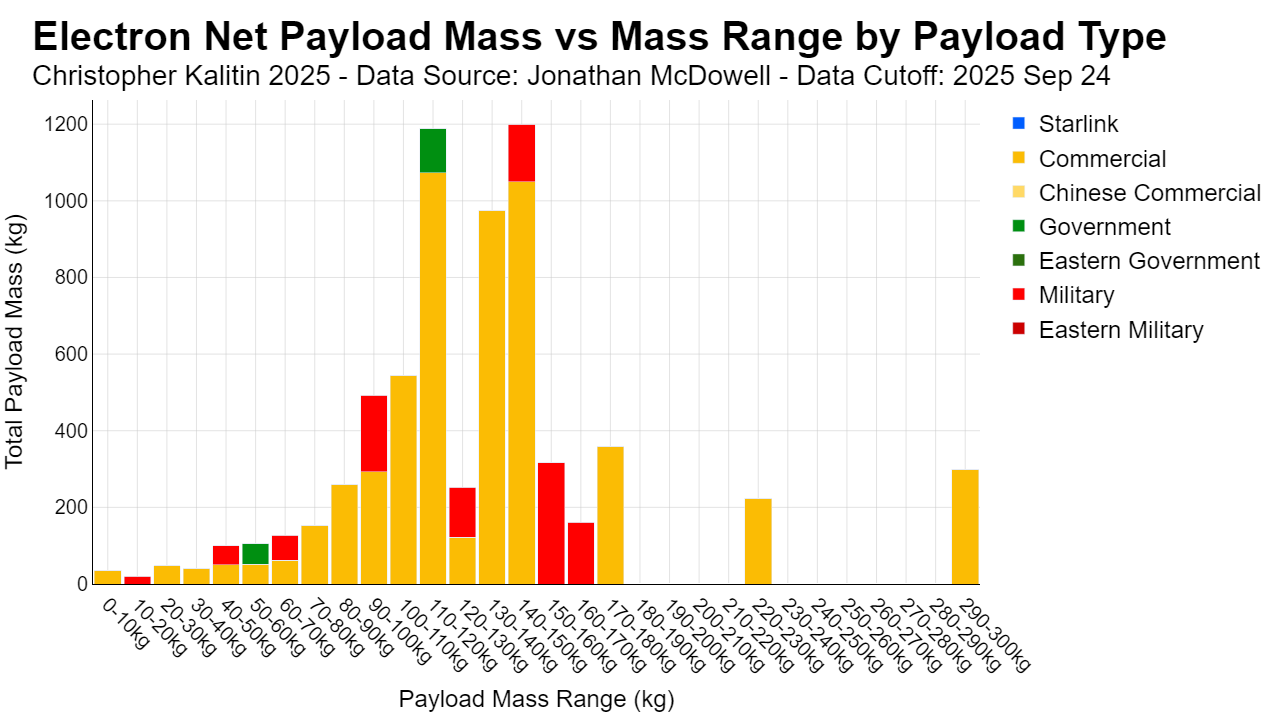

Electron Total Mass Vs Mass By General Launch Payload Type

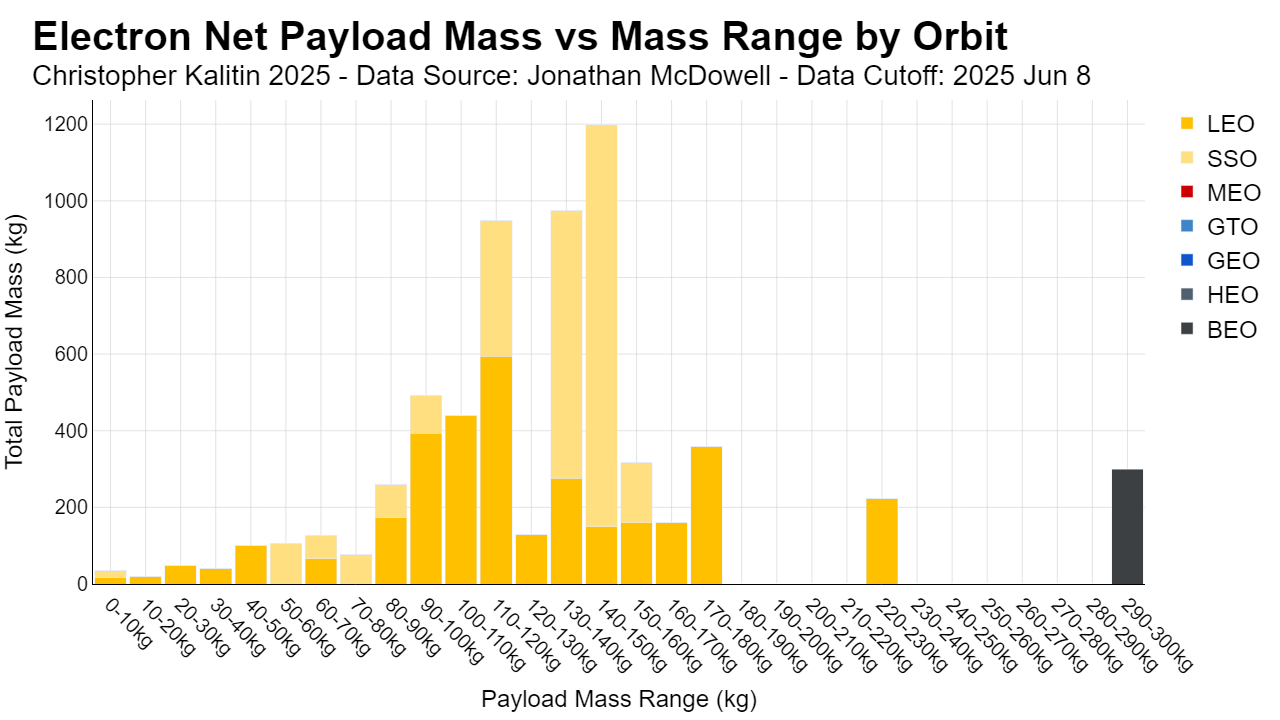

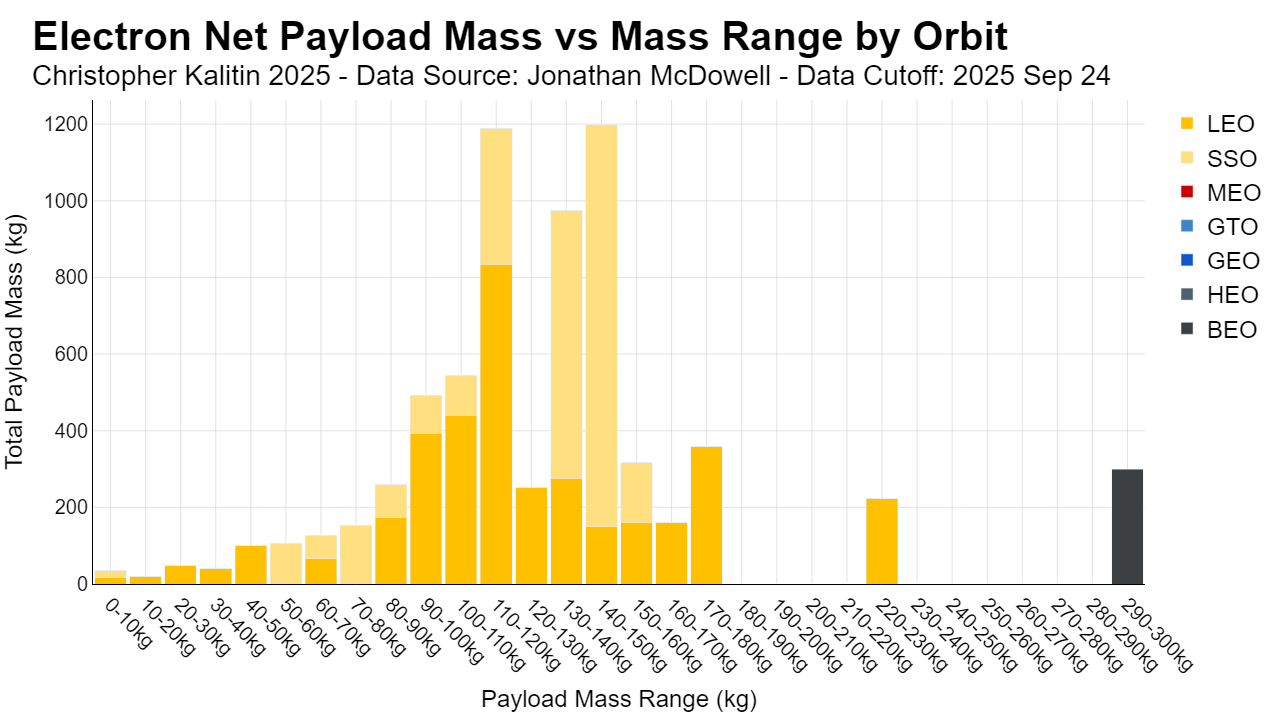

Electron Total Mass Vs Mass By Orbit
Falcon 9

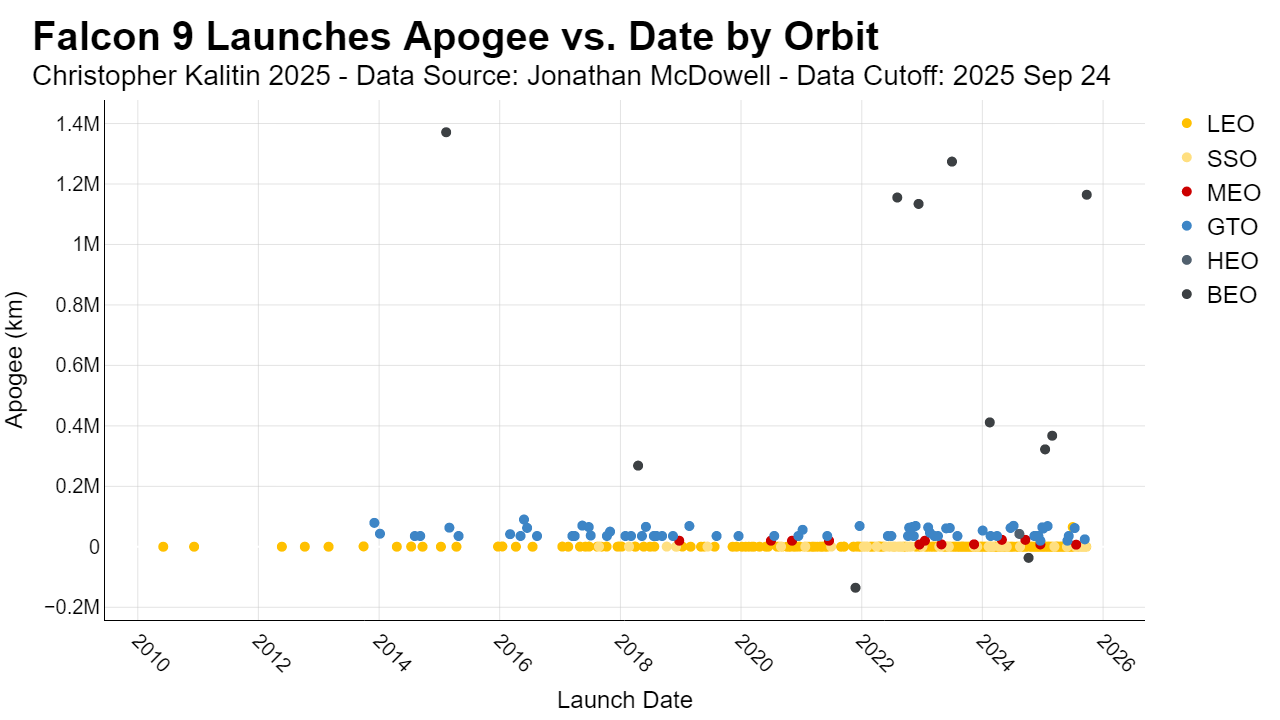

F9 Launches Apogee Vs Date By Simple Orbit 2010 Present

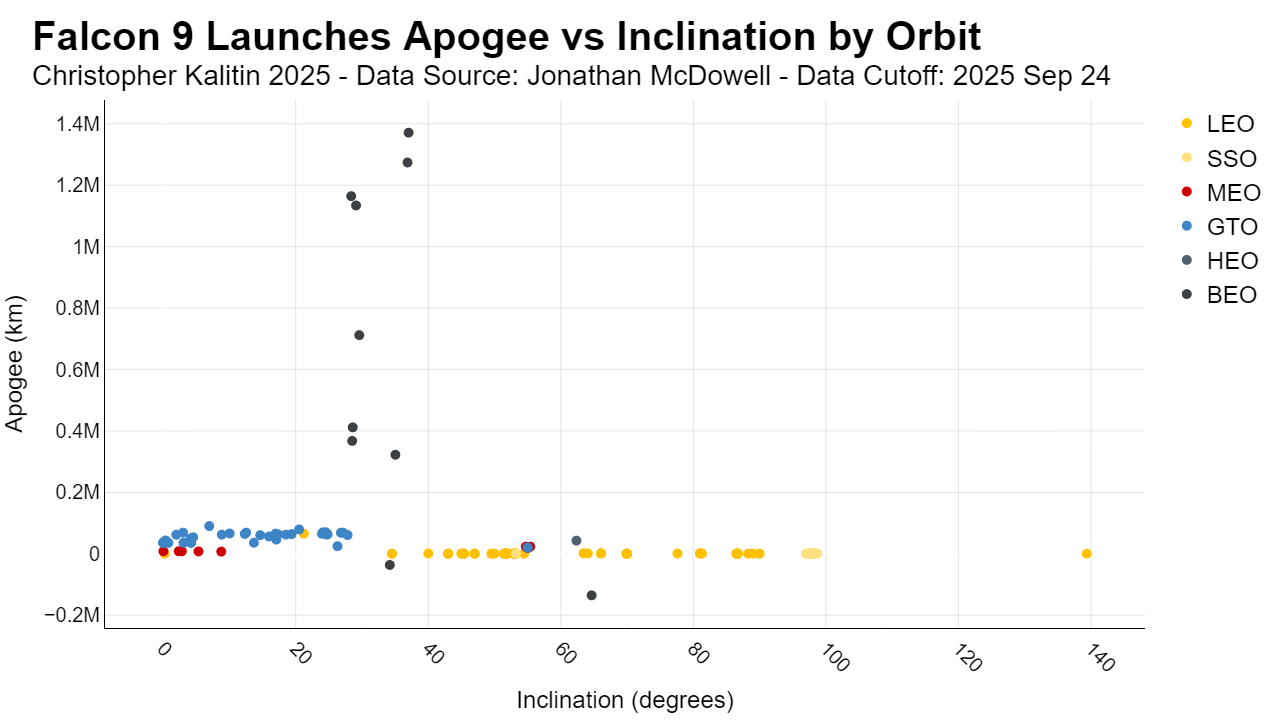

F9 Launches Apogee Vs Inc By Simple Orbit 2010 Present

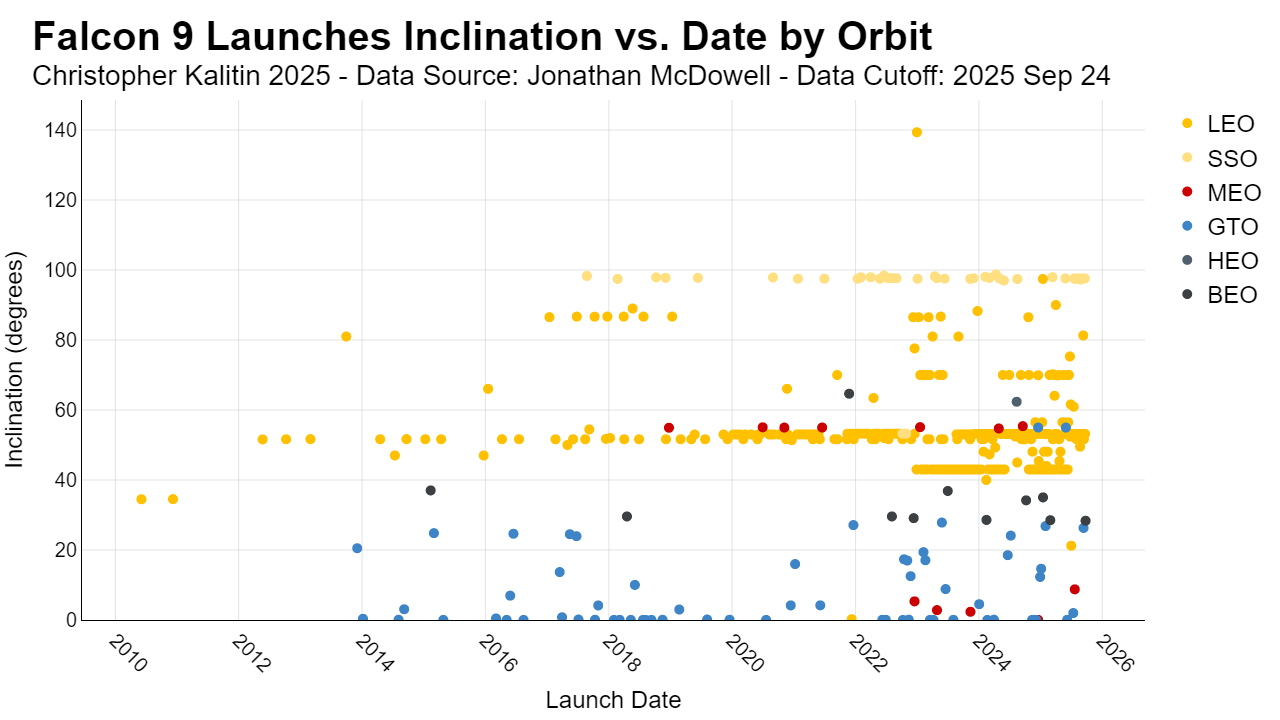

F9 Launches Inc Vs Date By Simple Orbit 2010 Present

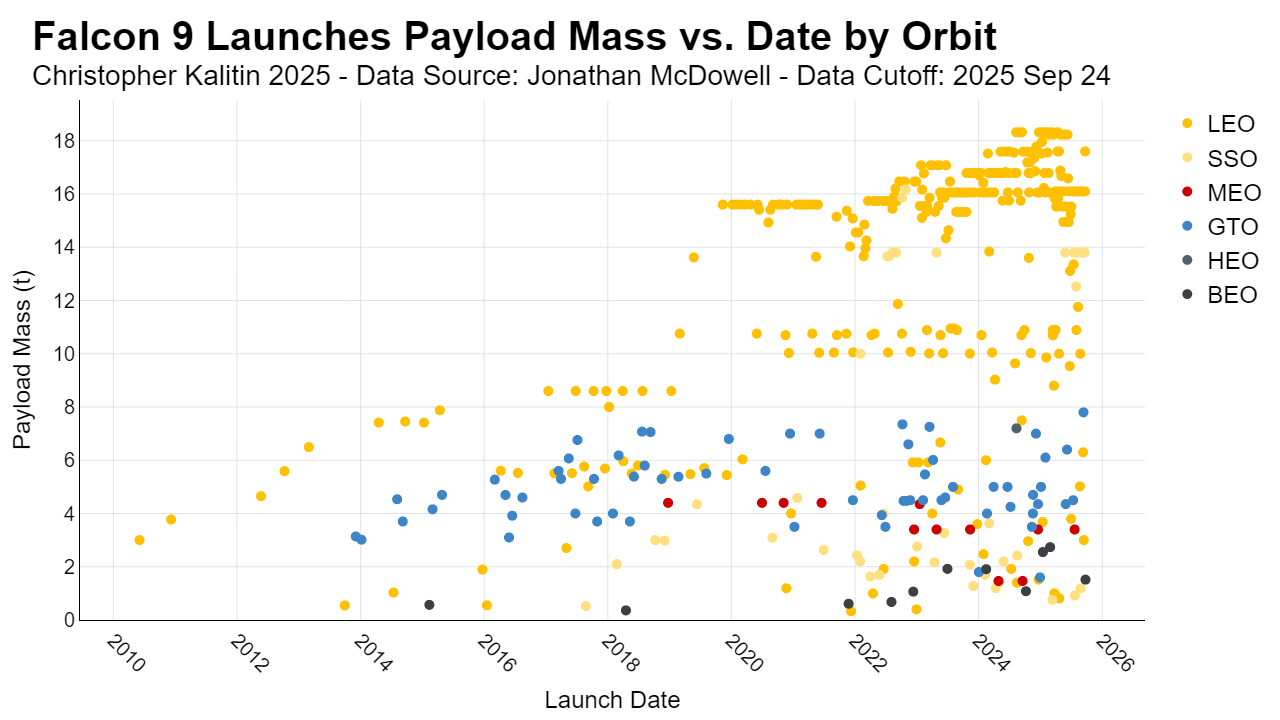

F9 Launches Payload Mass Vs Date By Simple Orbit 2010 Present

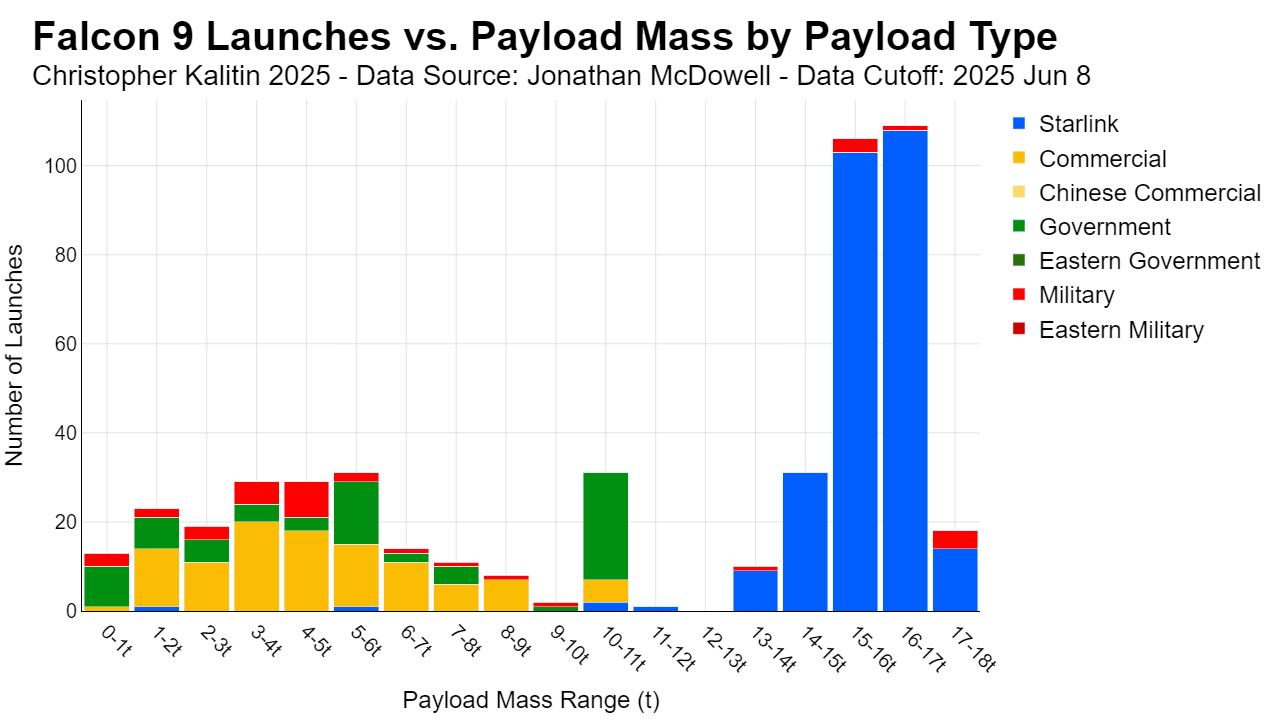

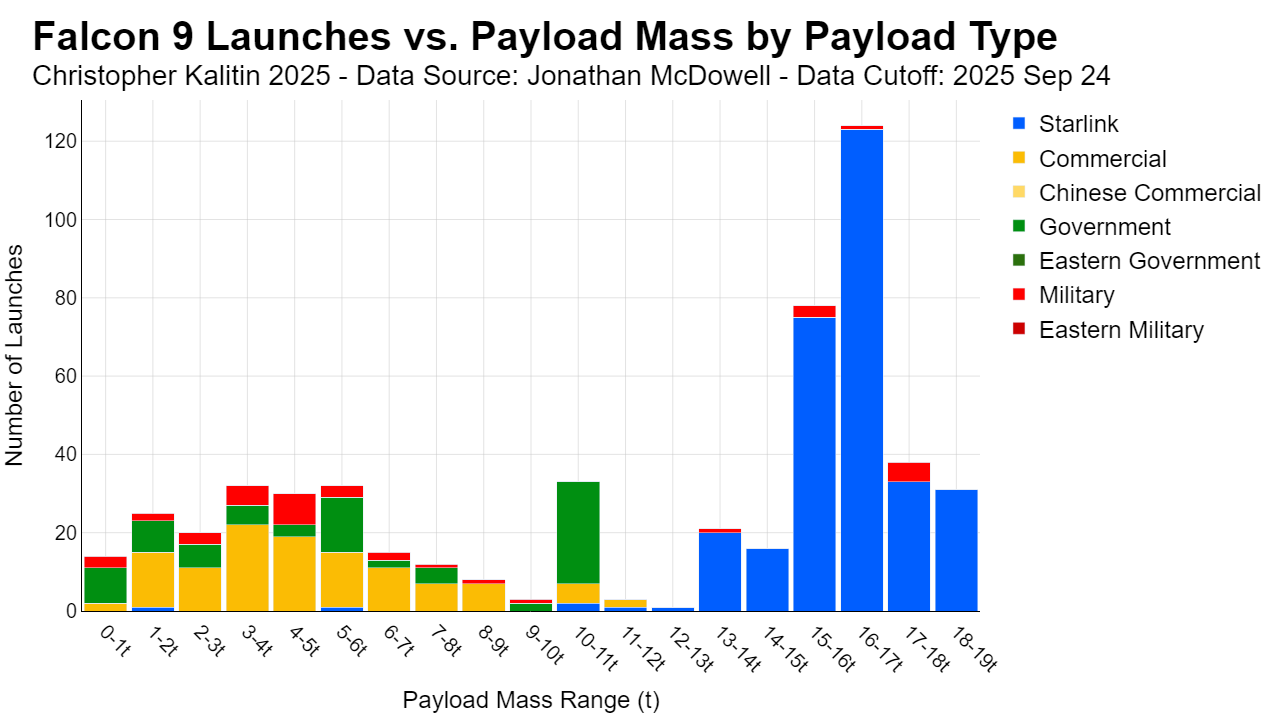

F9 Launches Vs Mass By General Launch Payload Type

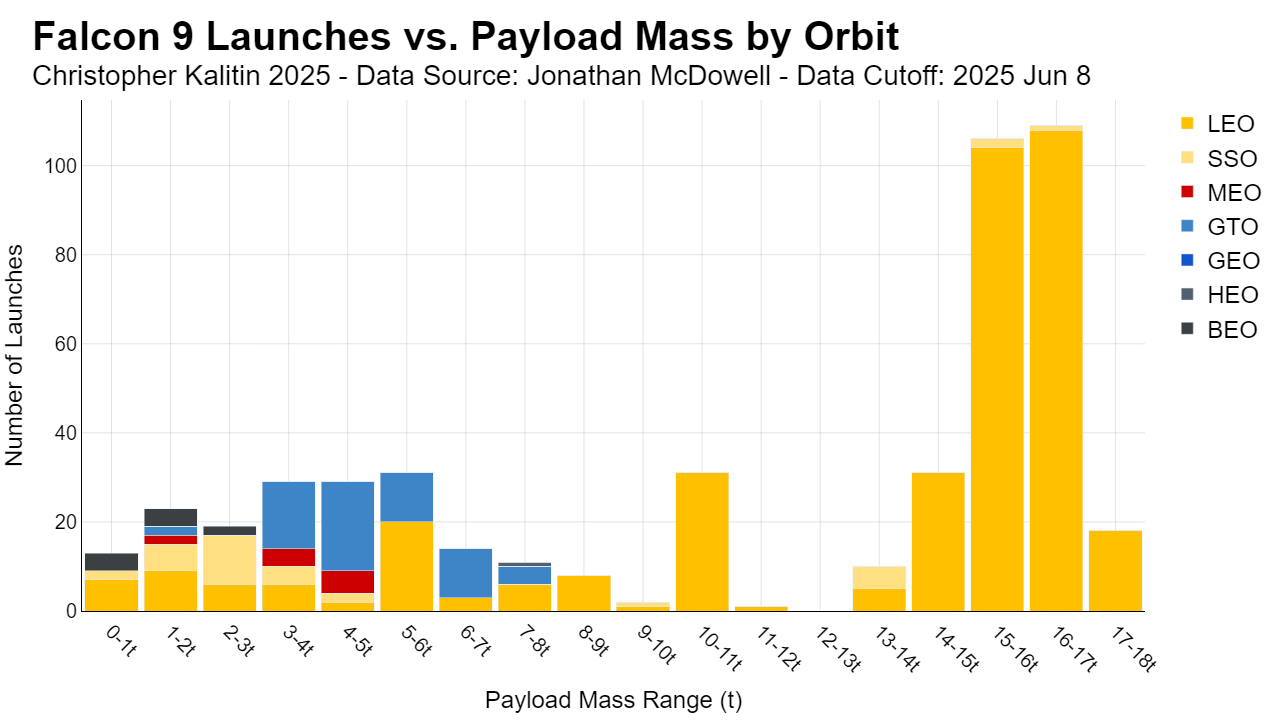

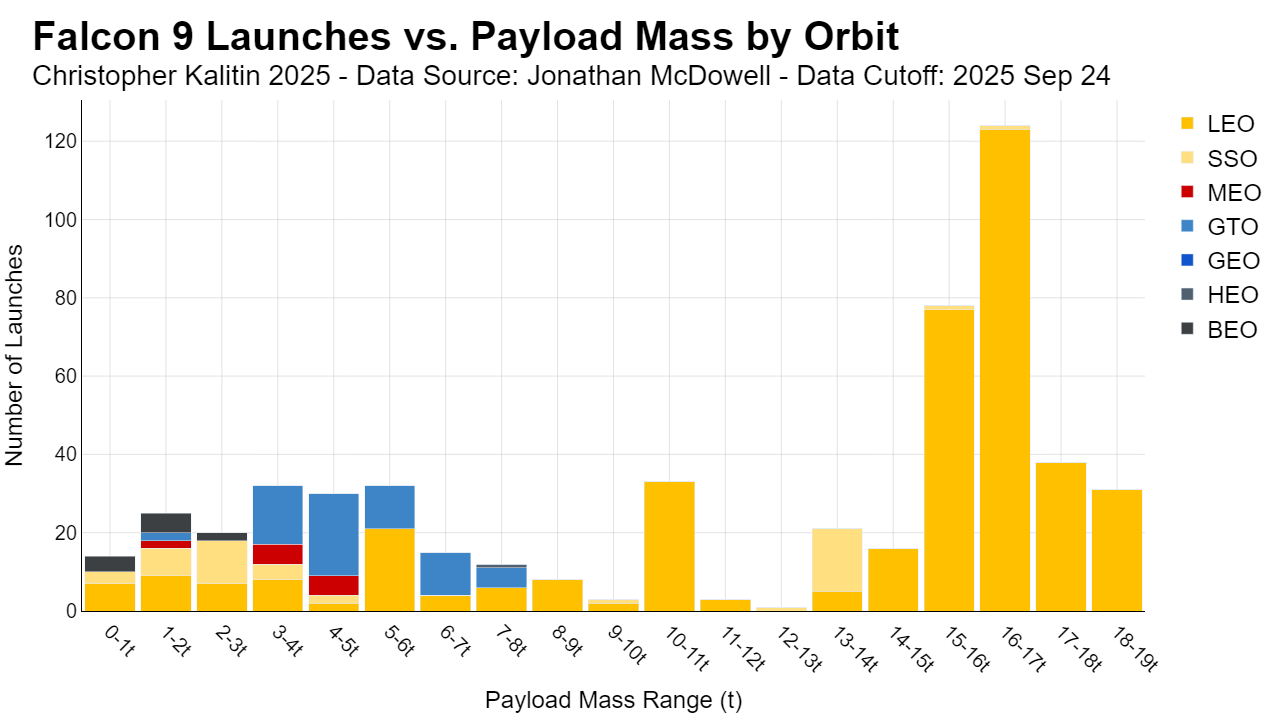

F9 Launches Vs Mass By Orbit

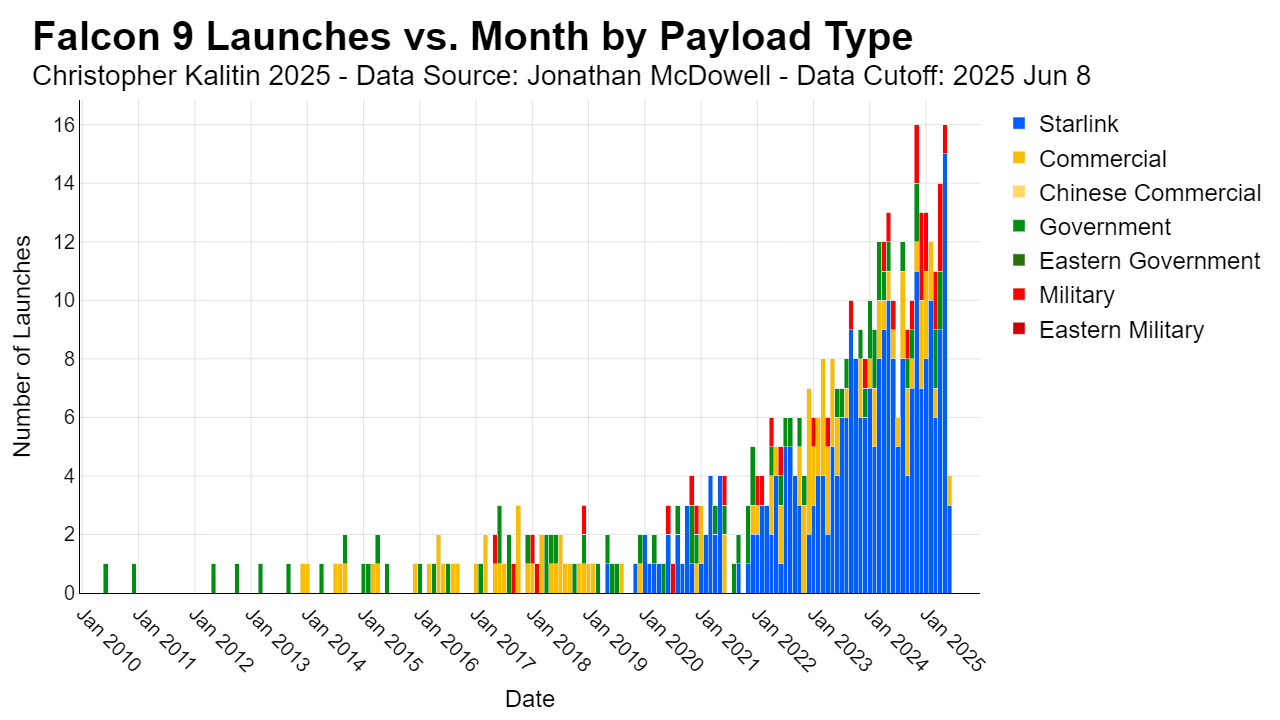

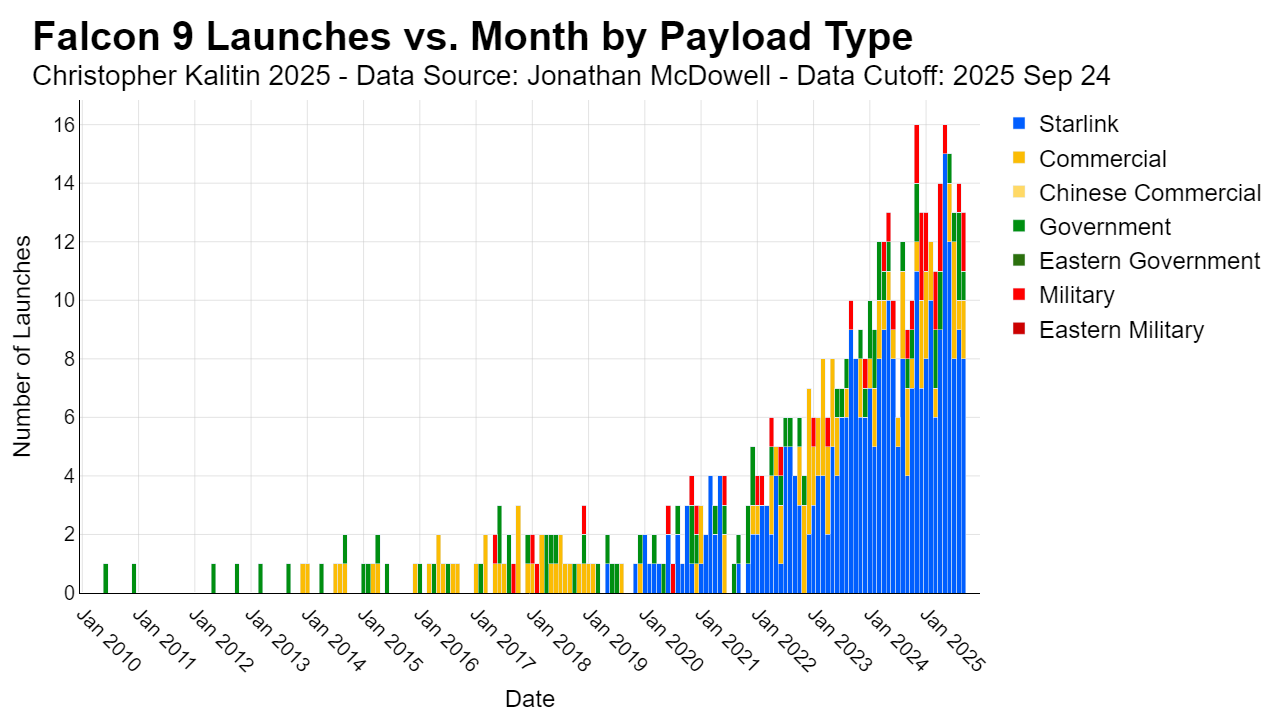

F9 Launches Vs Month By General Launch Payload Type 2010 Present

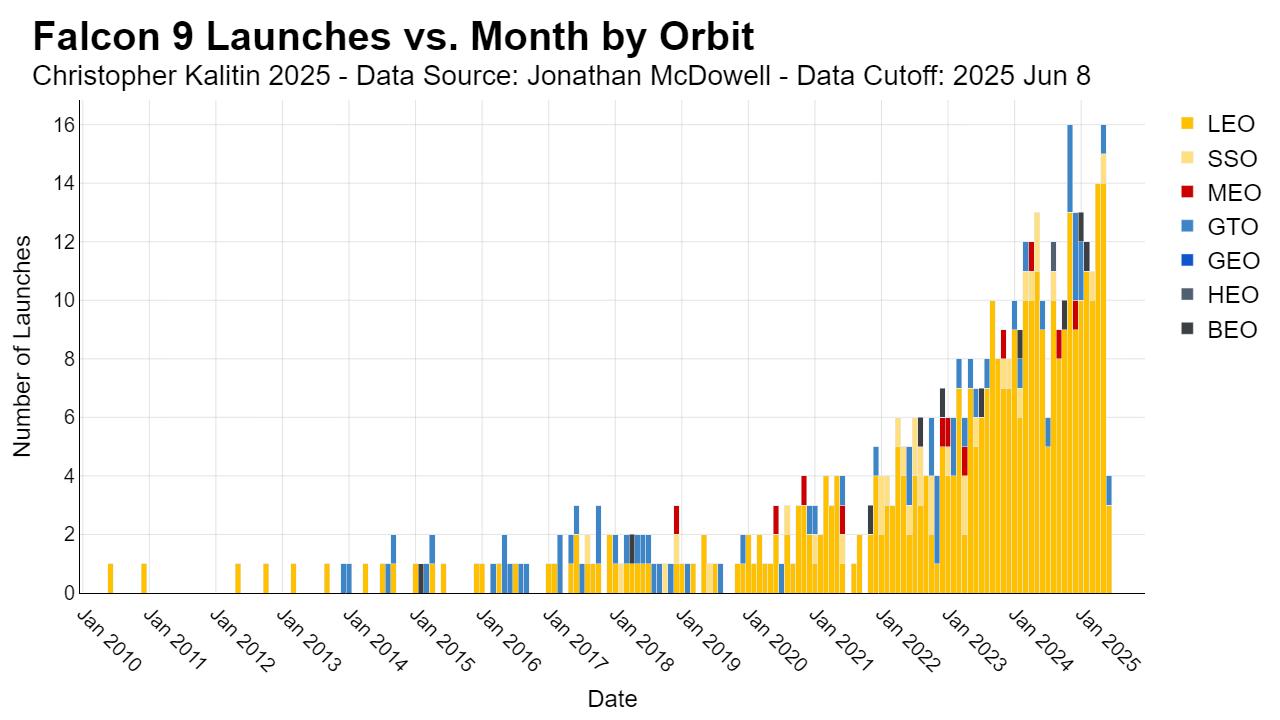

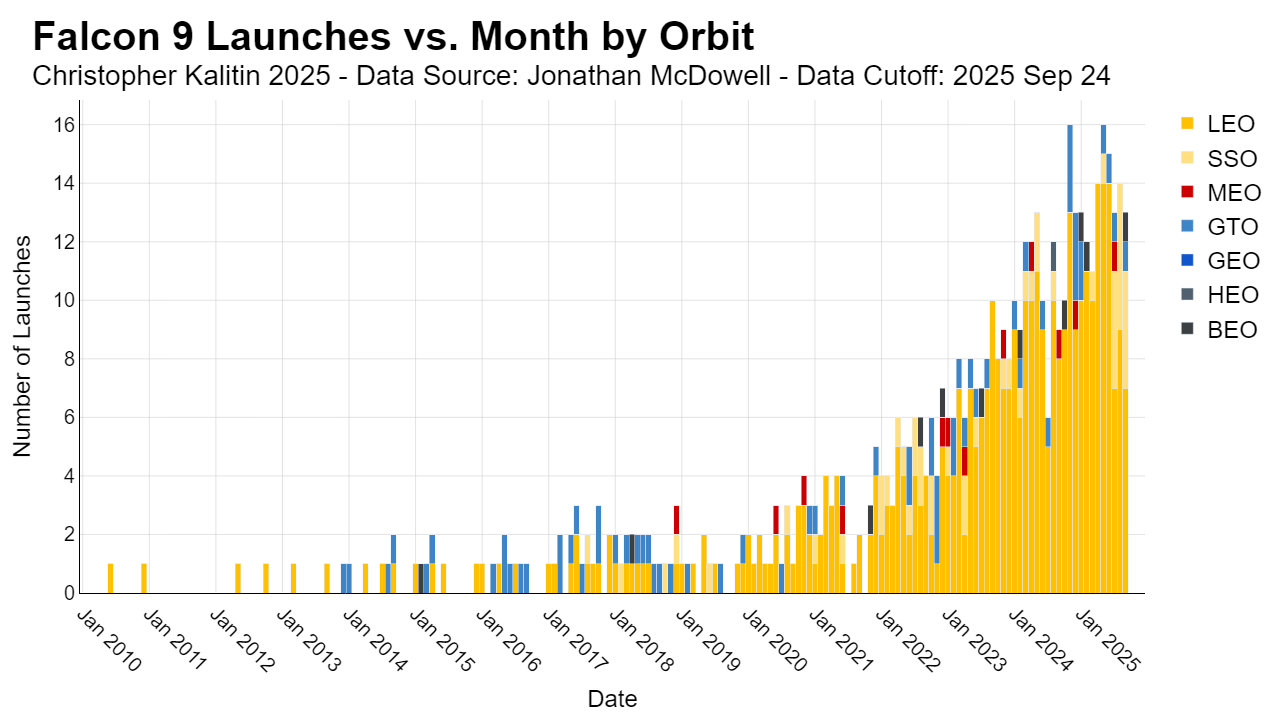

F9 Launches Vs Month By Orbit 2010 Present

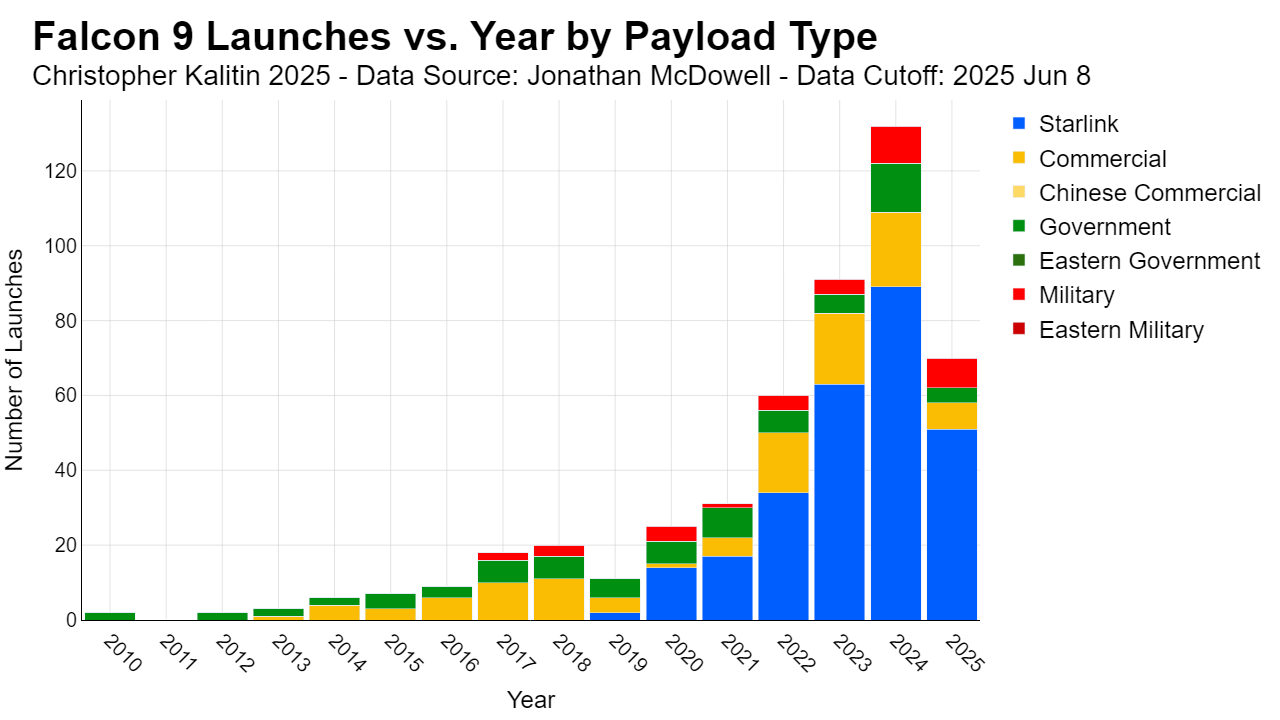

F9 Launches Vs Year By General Launch Payload Type 2010 Present

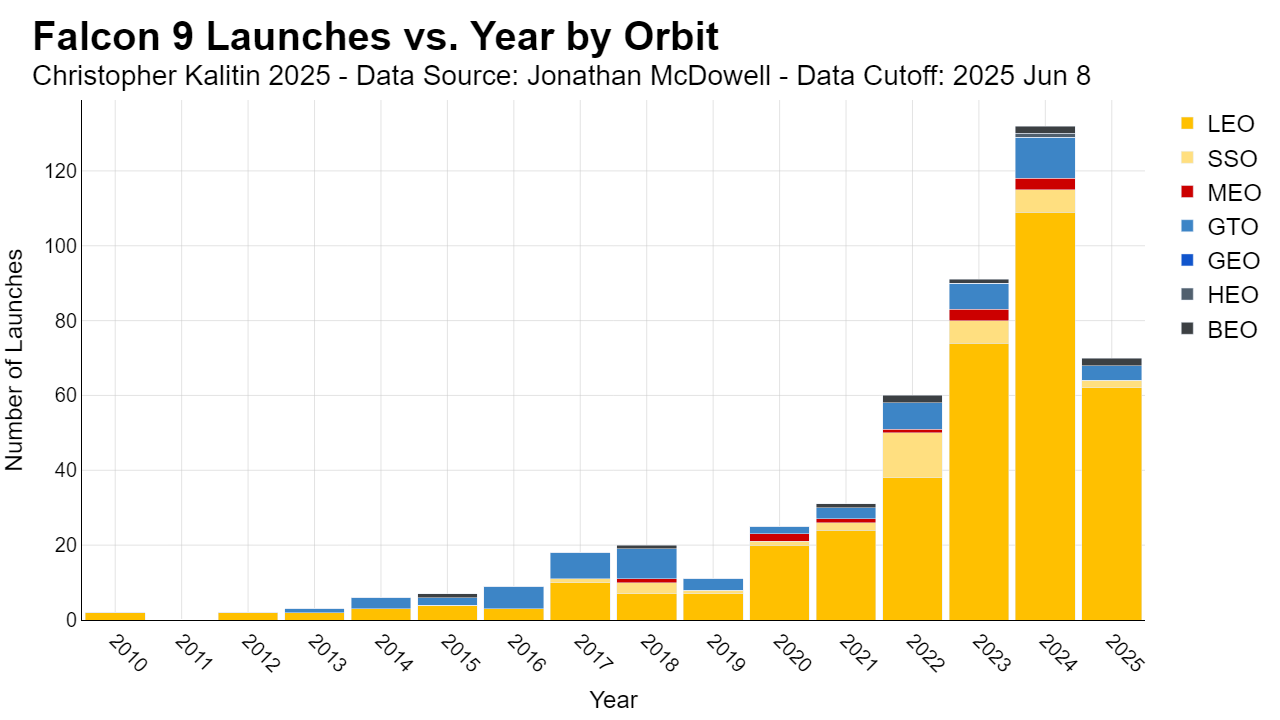

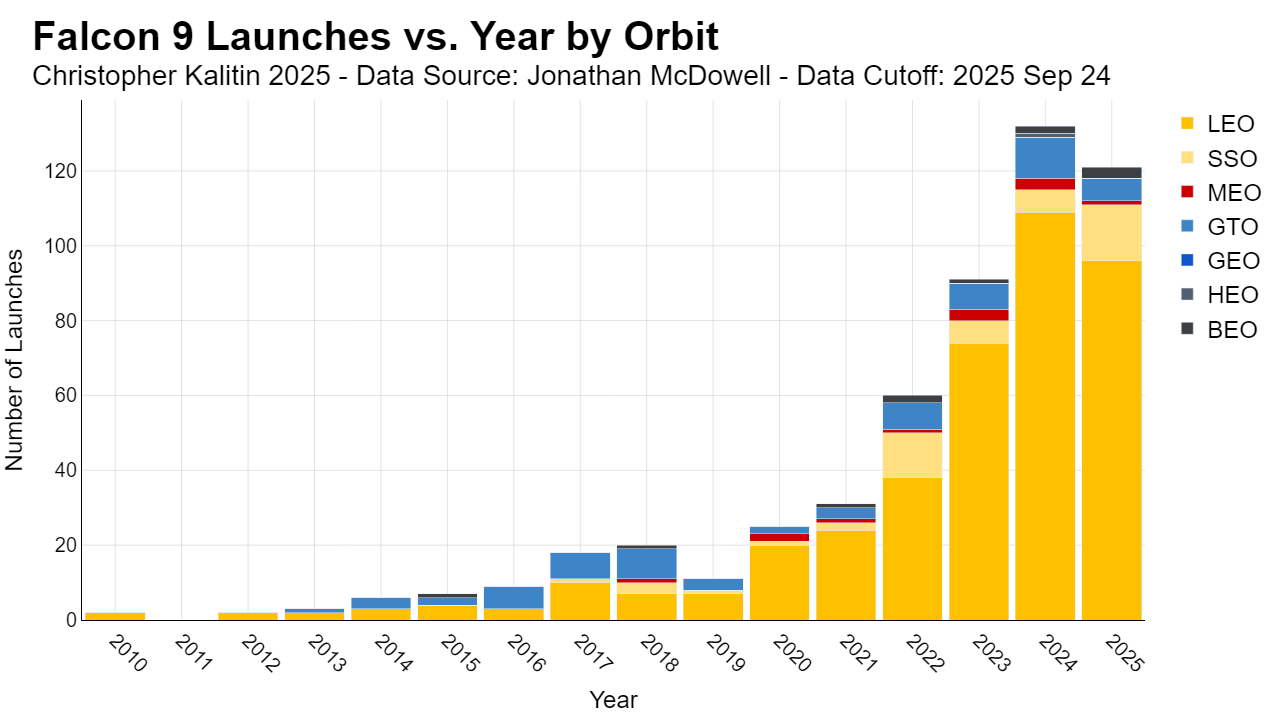

F9 Launches Vs Year By Orbit 2010 Present

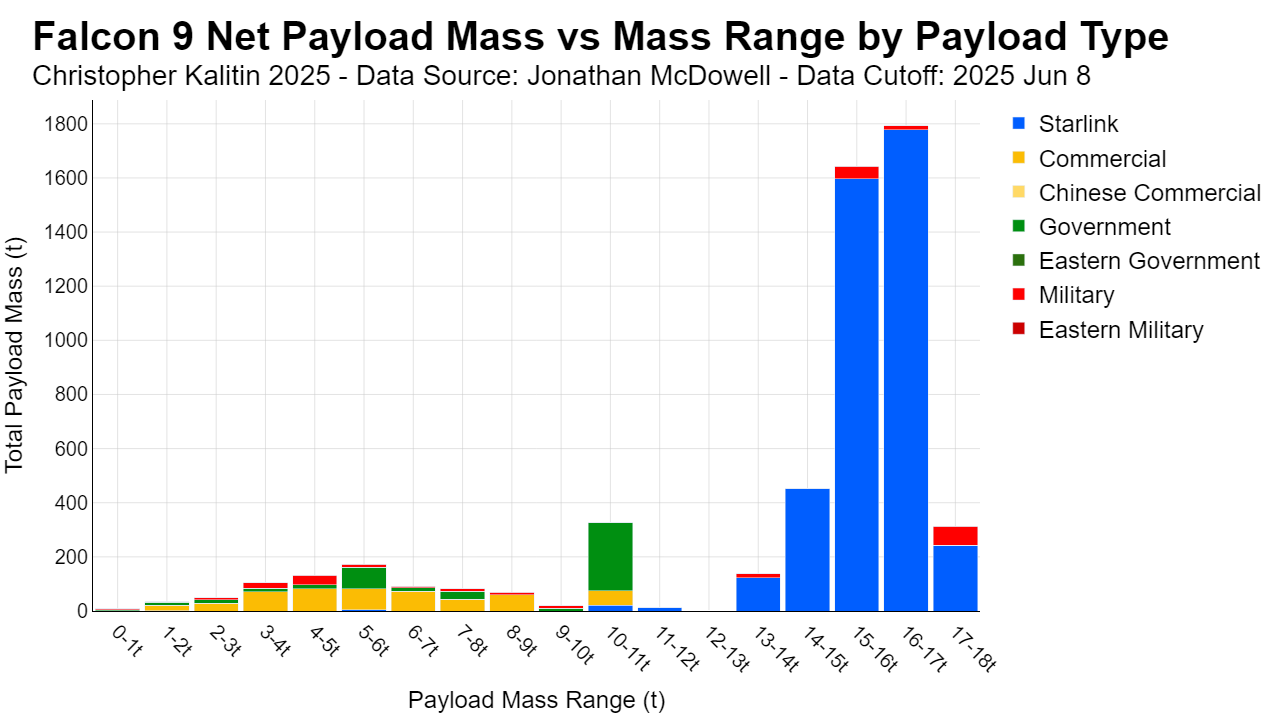

F9 Total Mass Vs Mass By General Launch Payload Type

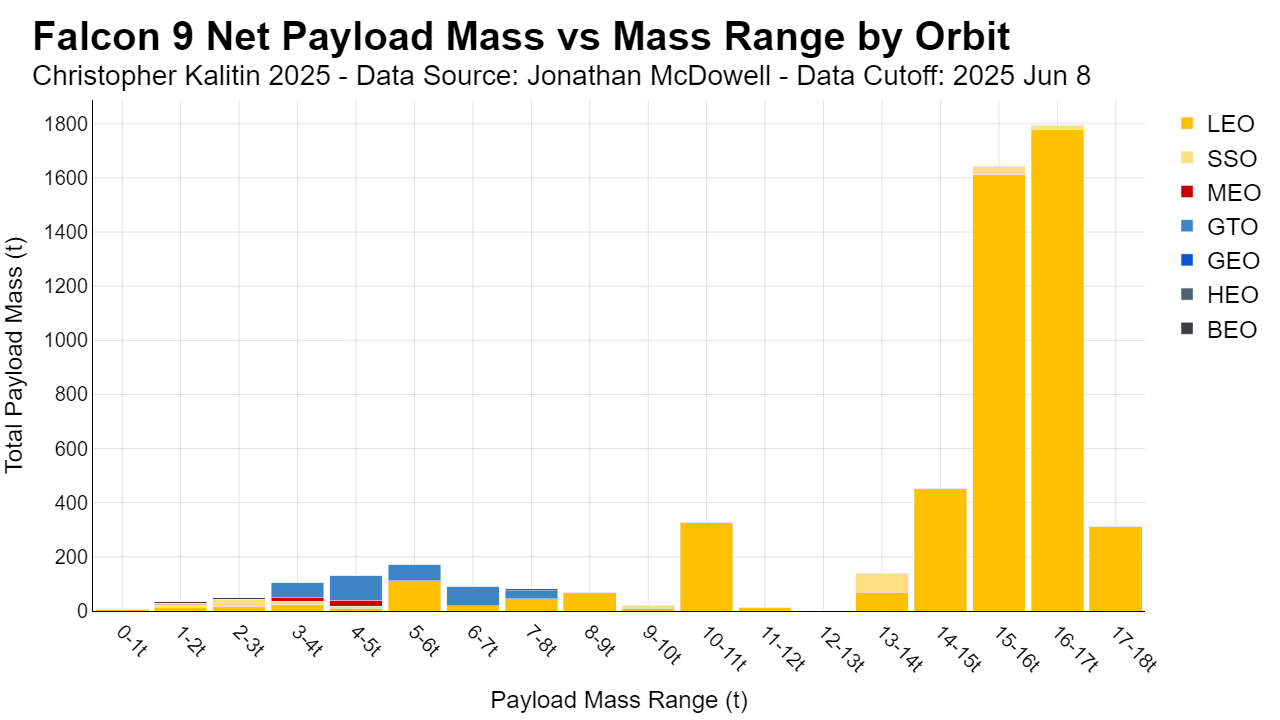

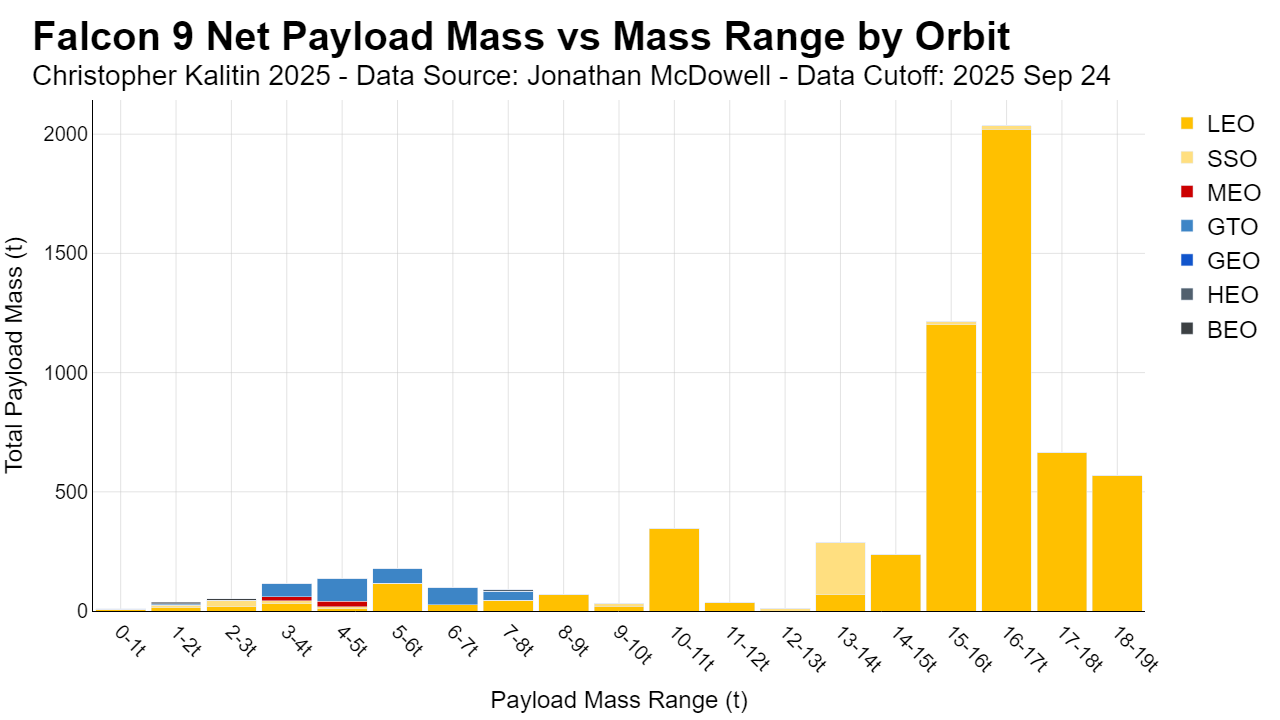

F9 Total Mass Vs Mass By Orbit
Falcon Heavy
F9H Launches Vs Mass By General Launch Payload Type

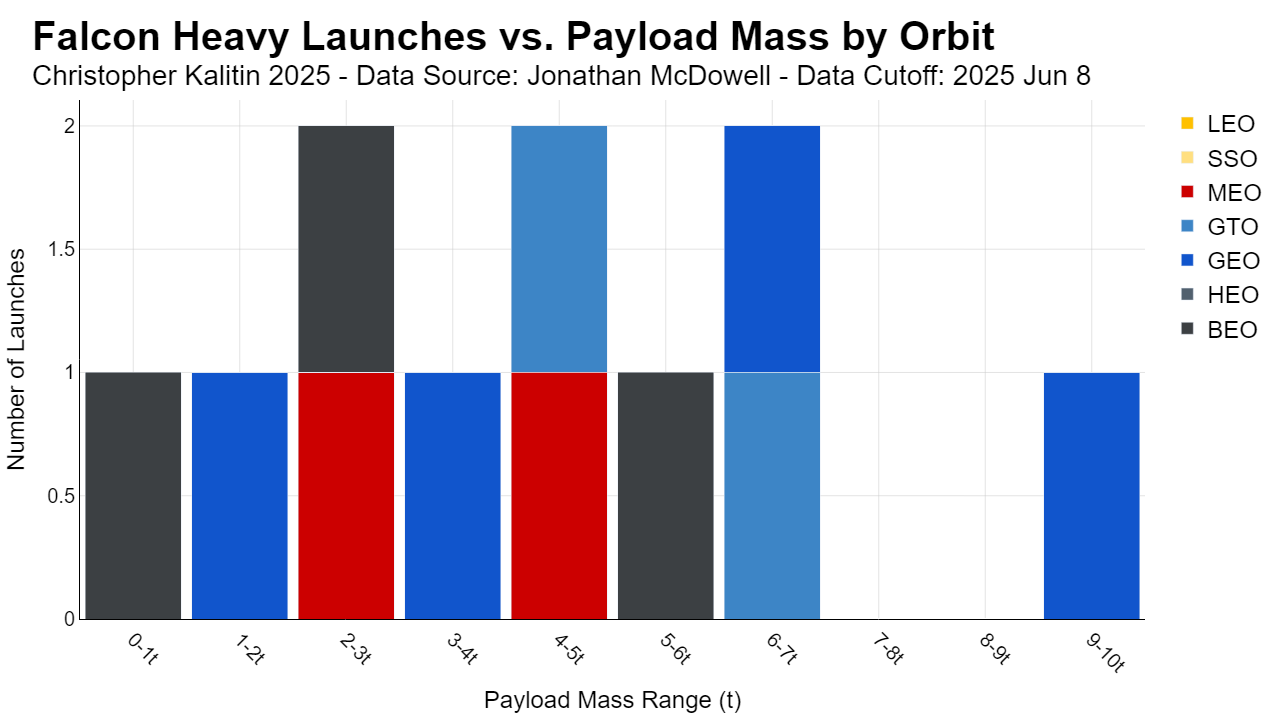

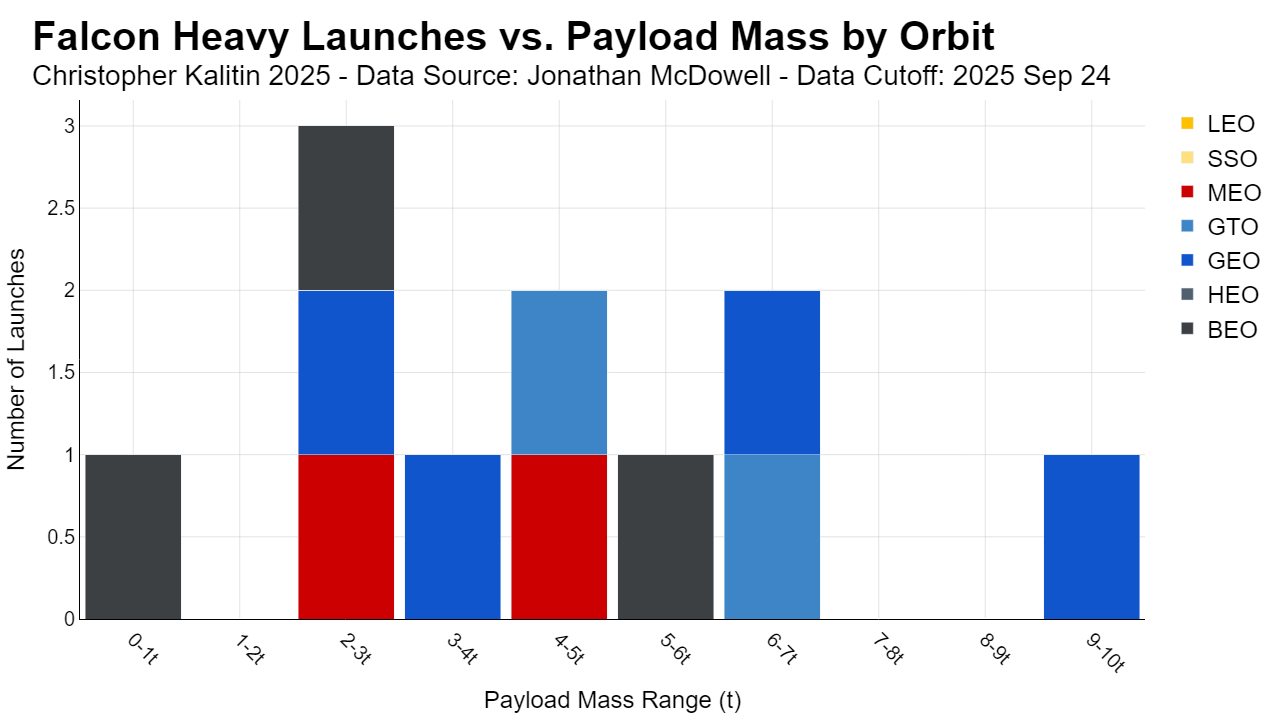

F9H Launches Vs Mass By Orbit

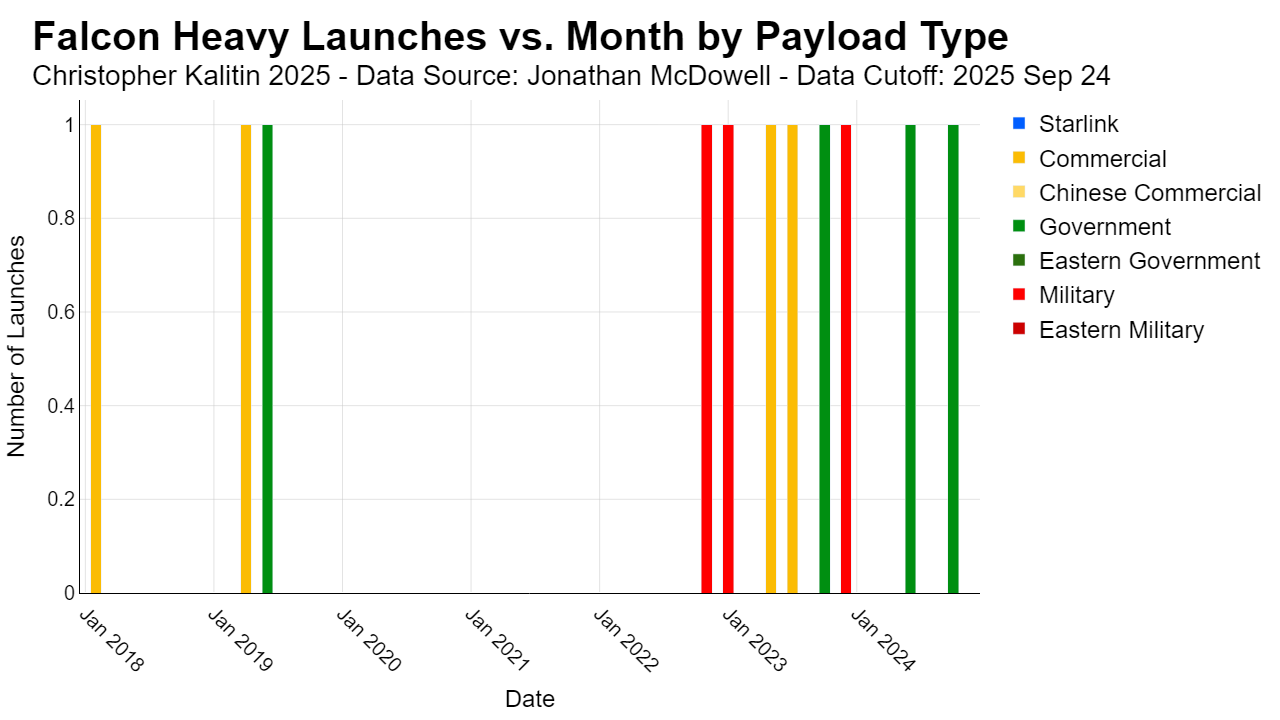

F9H Launches Vs Month By General Launch Payload Type 2018 2024
F9H Launches Vs Month By Orbit 2018 2024
F9H Launches Vs Year By General Launch Payload Type 2018 2024

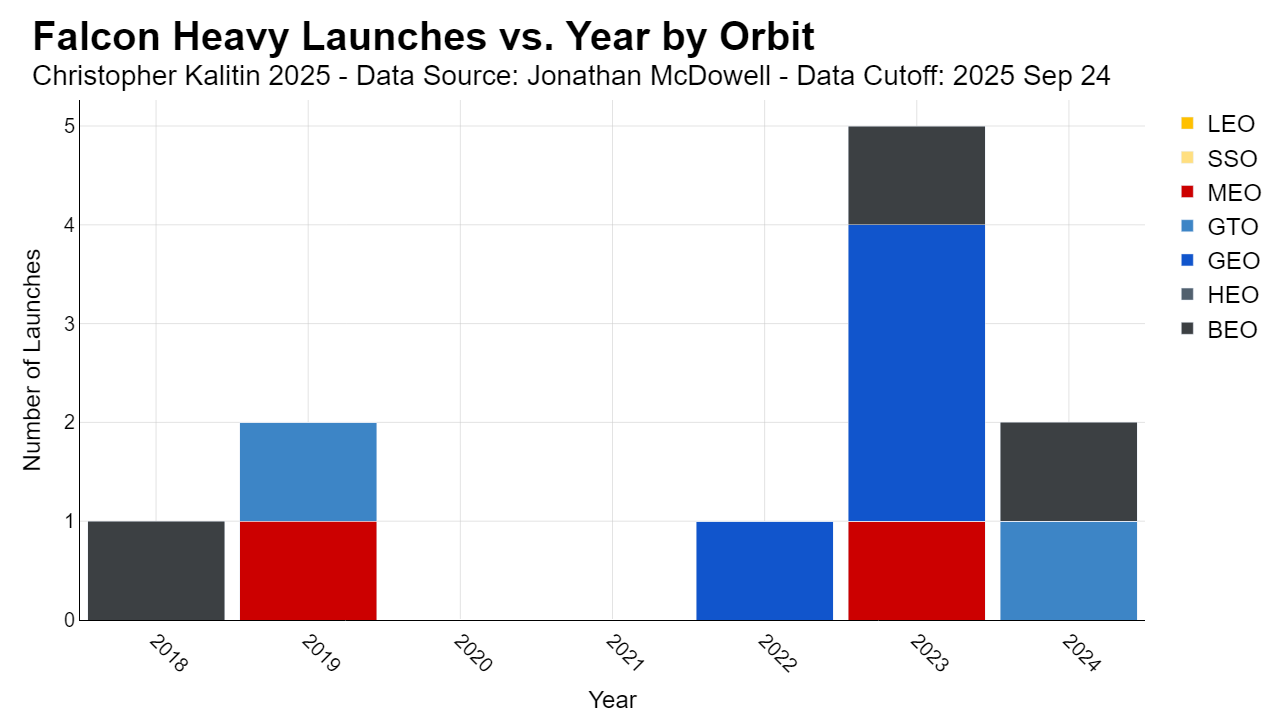

F9H Launches Vs Year By Orbit 2018 2024

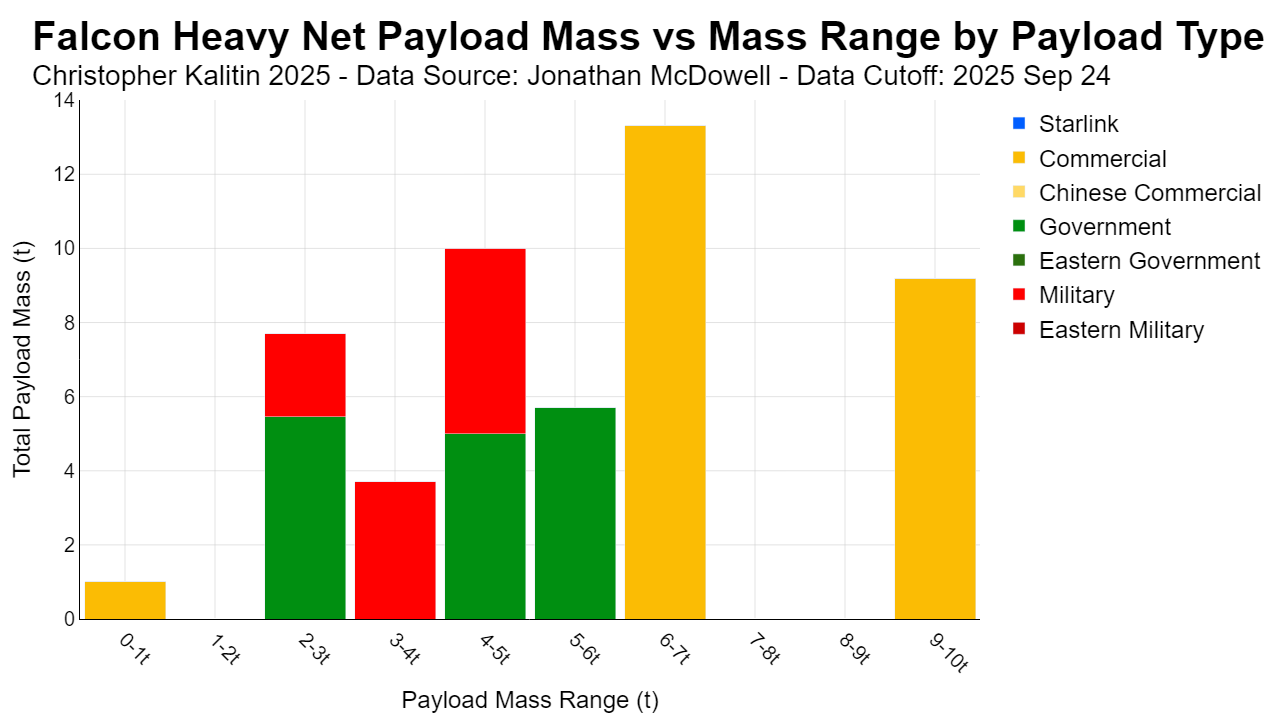

F9H Total Mass Vs Mass By General Launch Payload Type

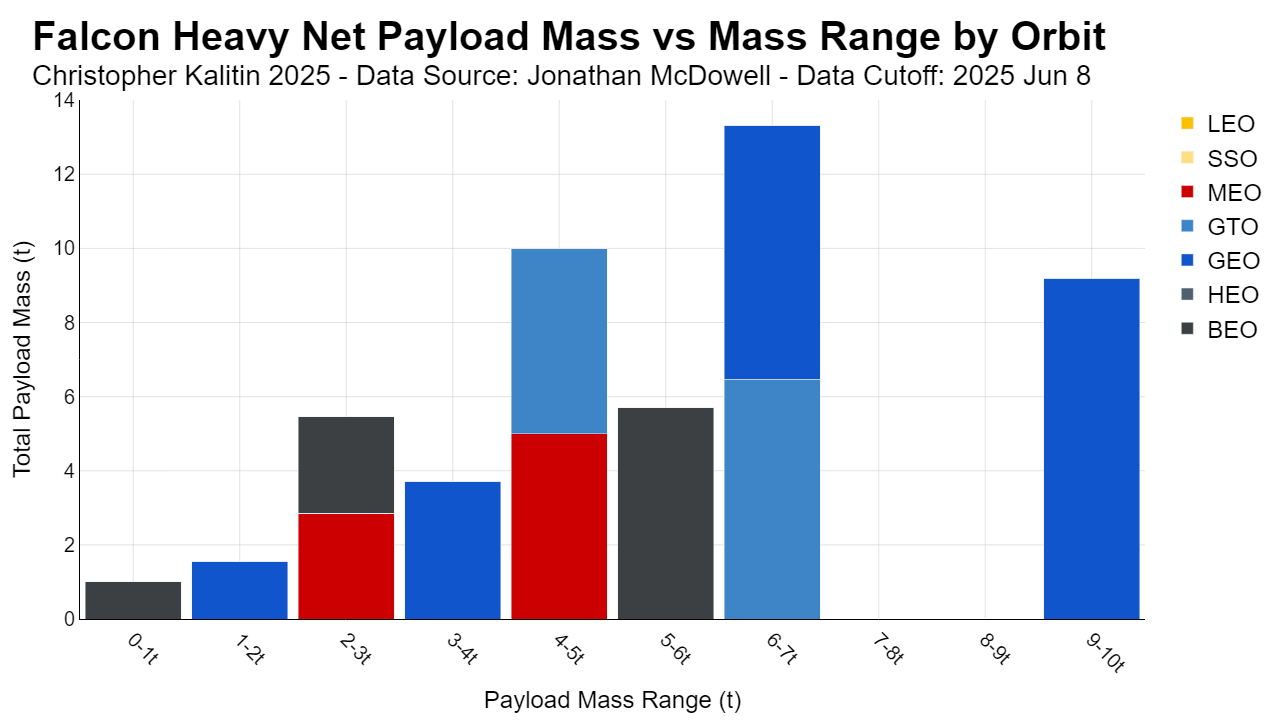

F9H Total Mass Vs Mass By Orbit
Global

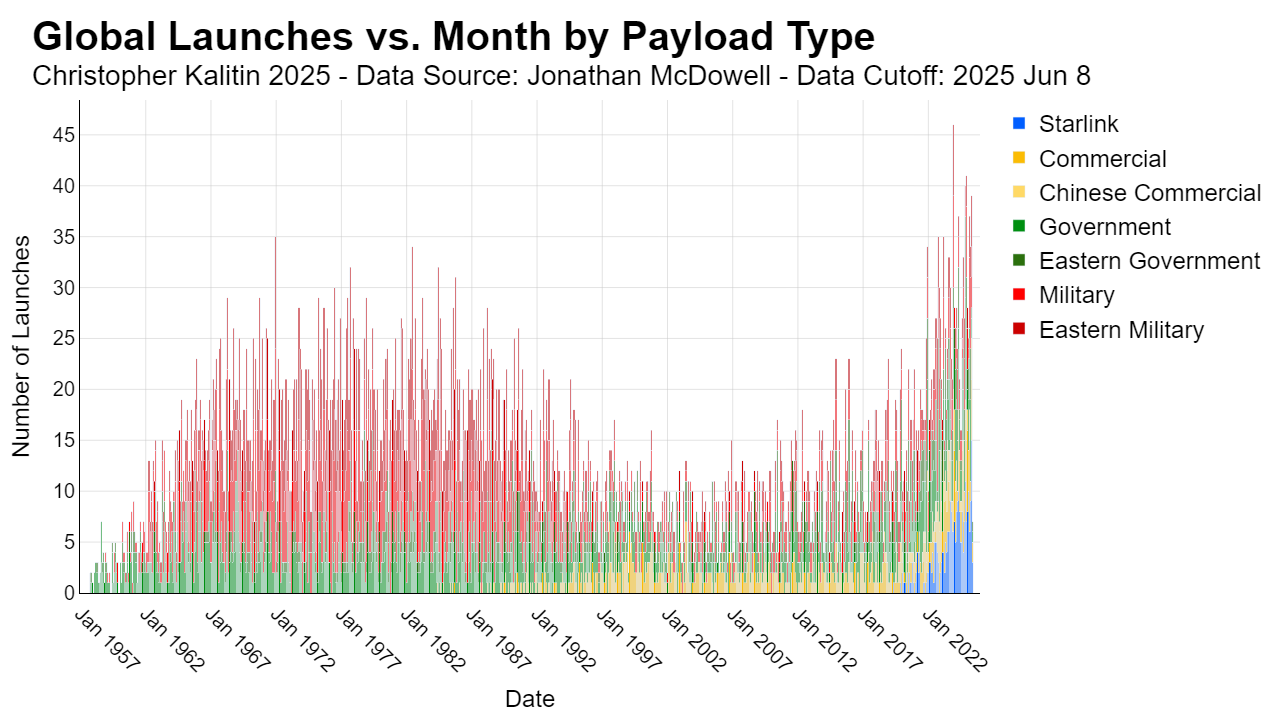

Global Launches Vs Month By General Launch Payload Type 1957 2025

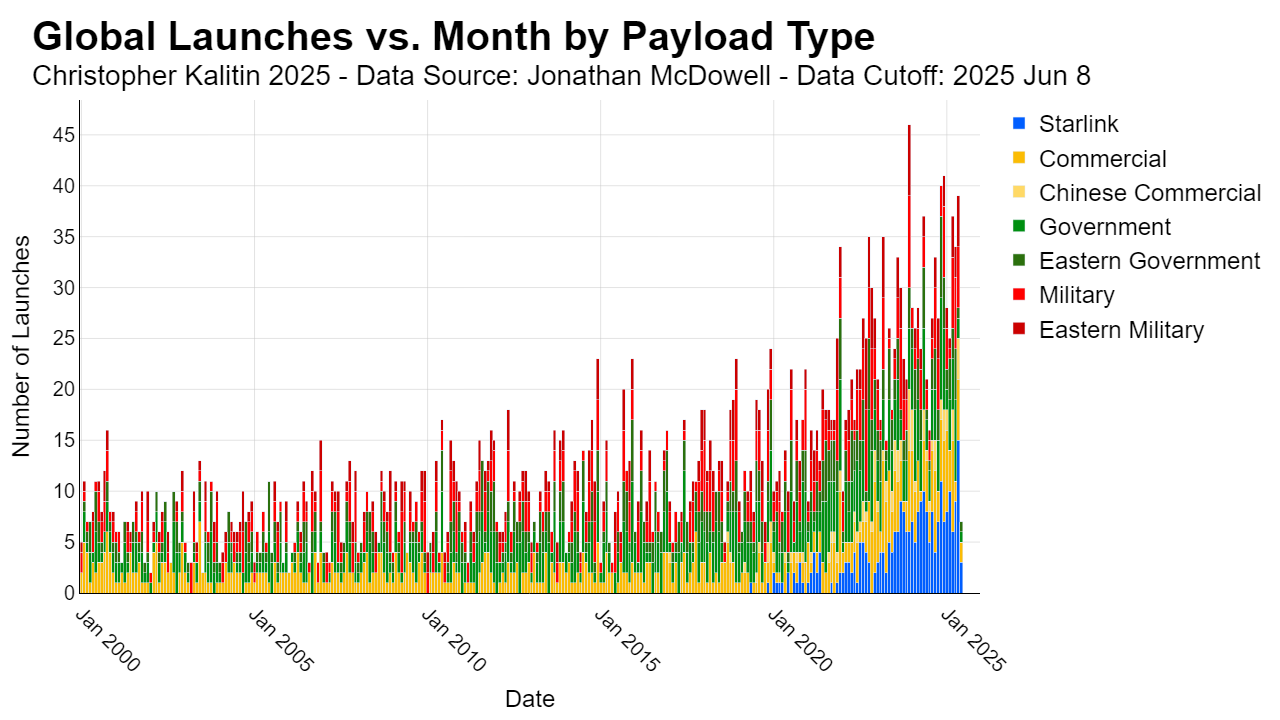

Global Launches Vs Month By General Launch Payload Type 2000 2025

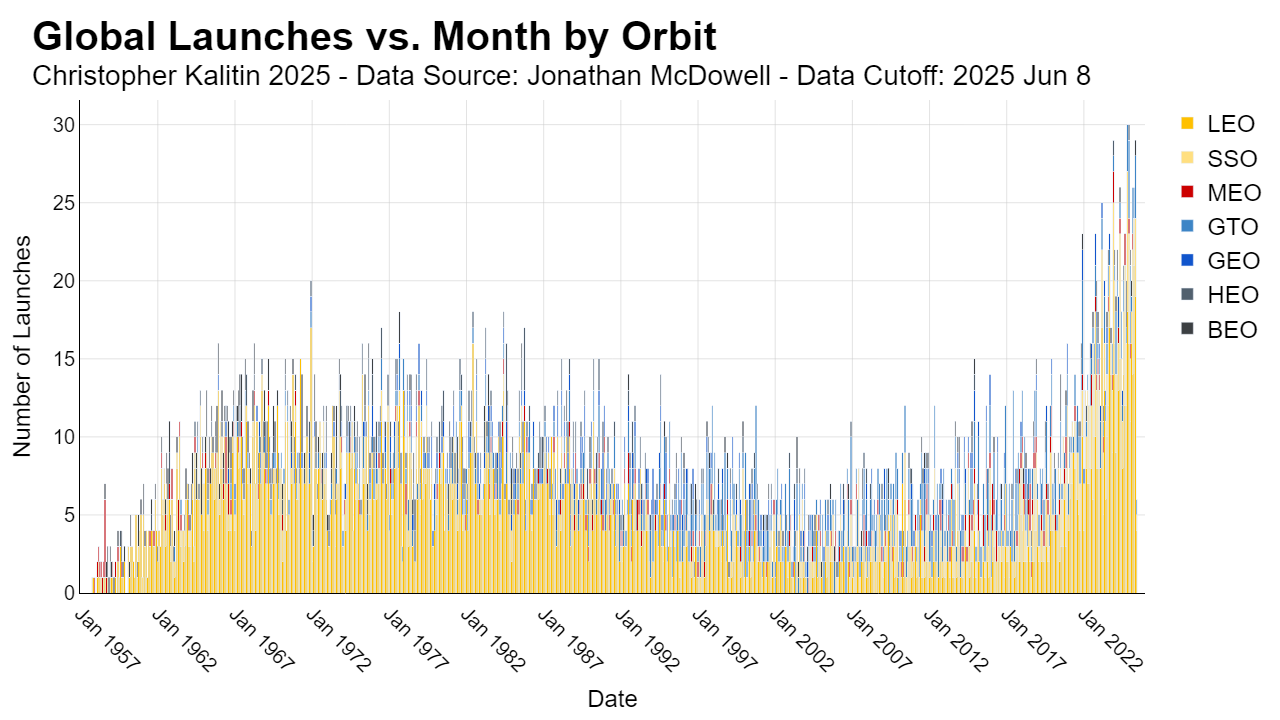

Global Launches Vs Month By Orbit 1957 2025

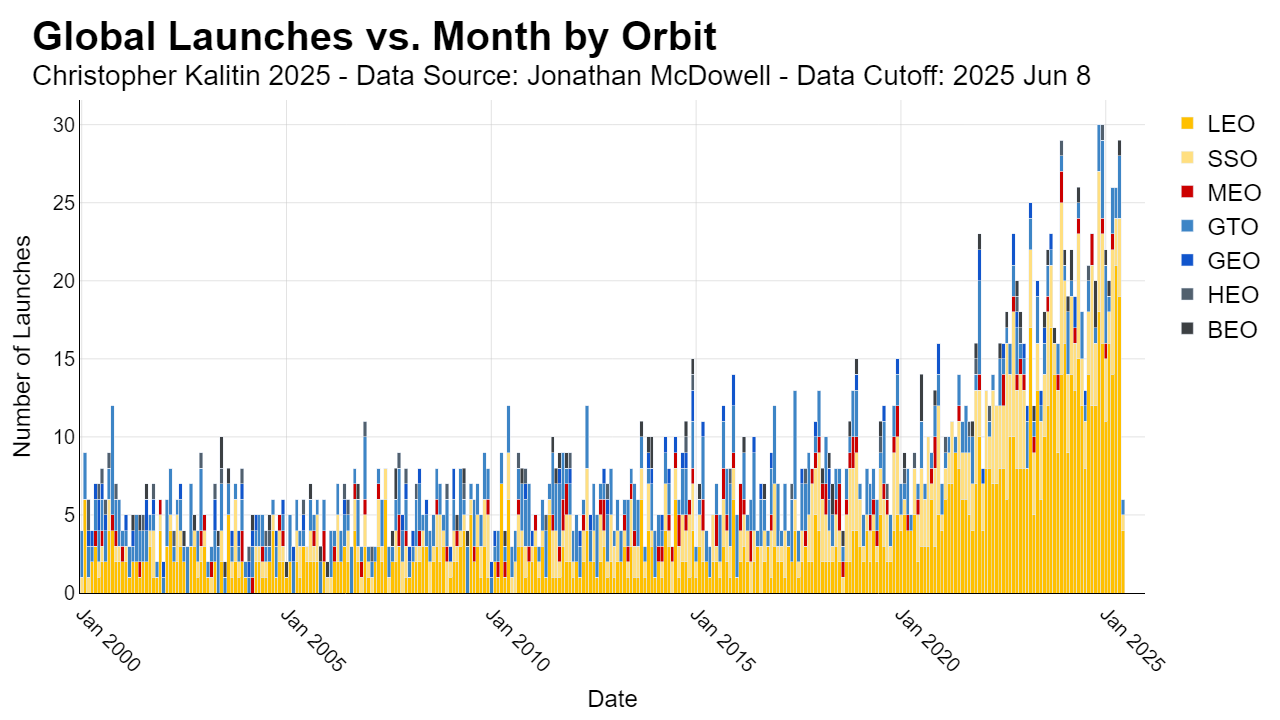

Global Launches Vs Month By Orbit 2000 2025

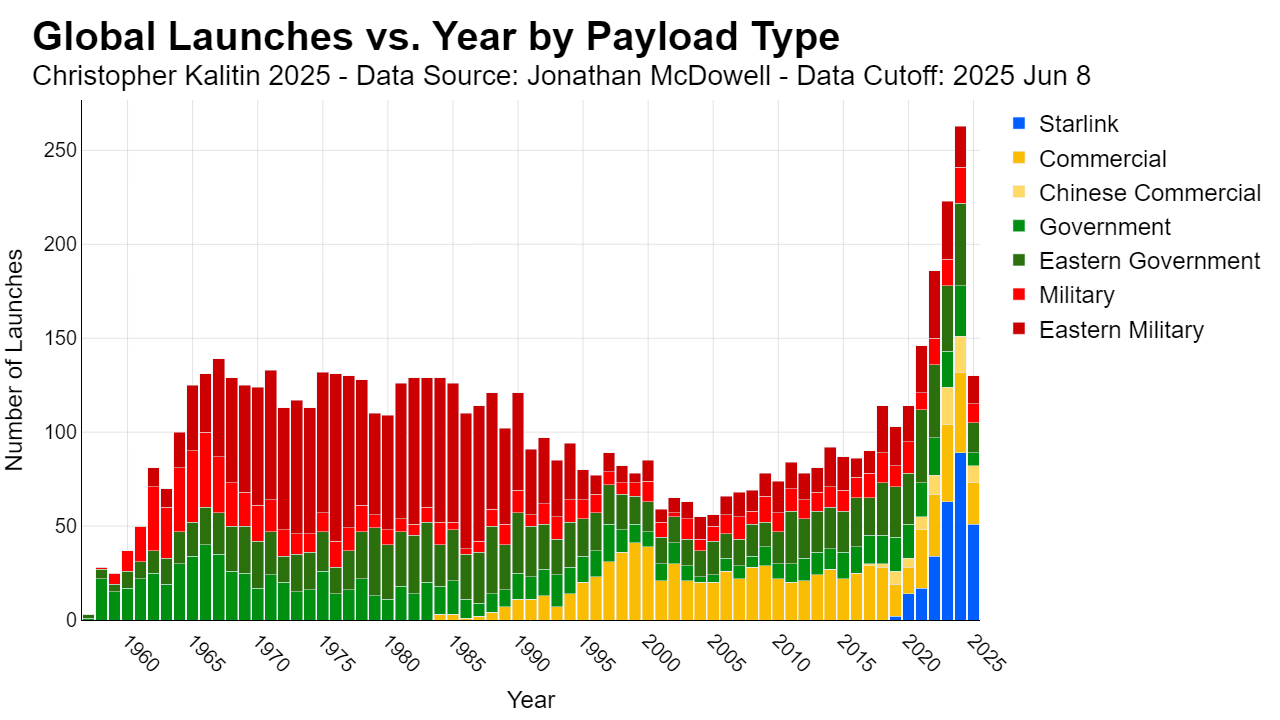

Global Launches Vs Year By General Launch Payload Type 1957 2025

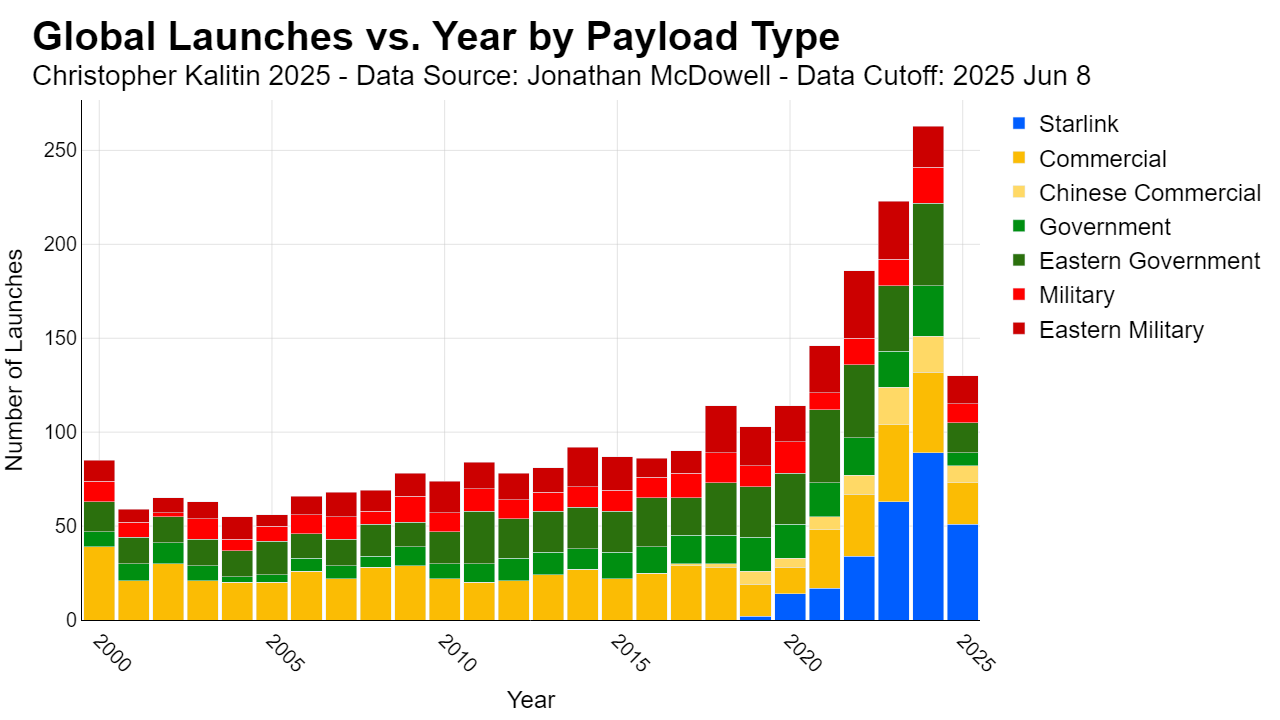

Global Launches Vs Year By General Launch Payload Type 2000 2025

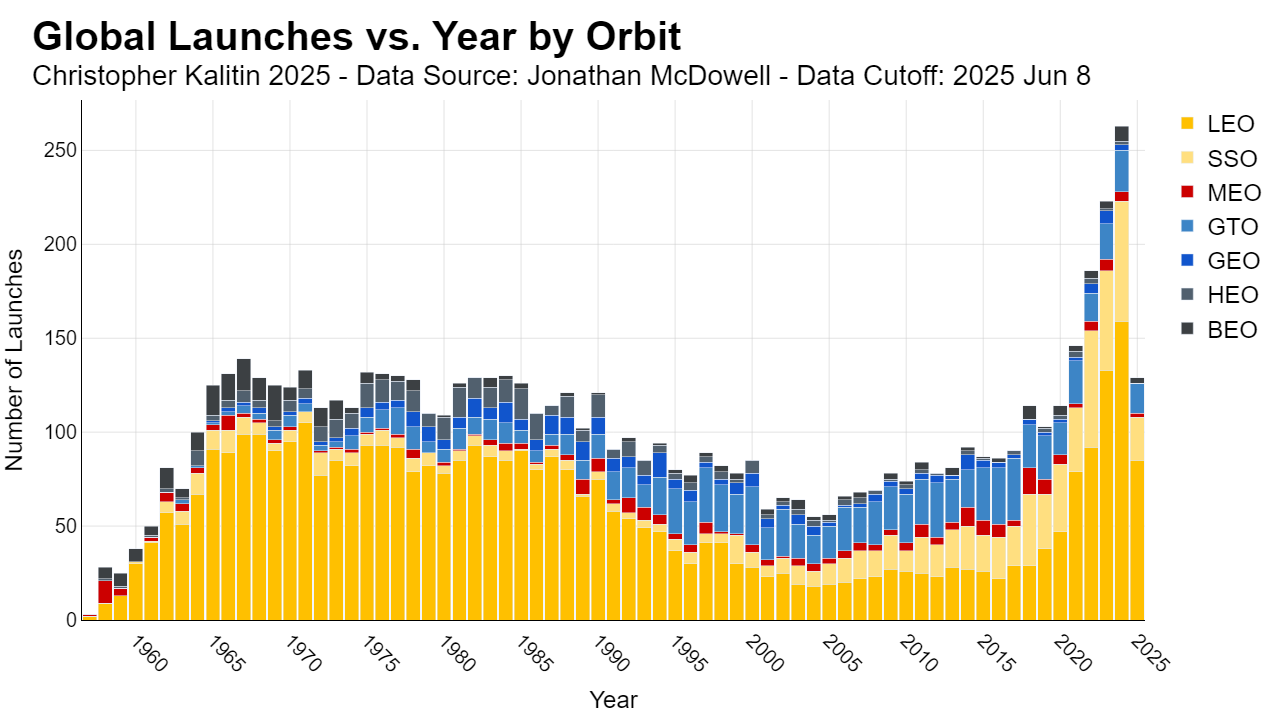

Global Launches Vs Year By Orbit 1957 2025

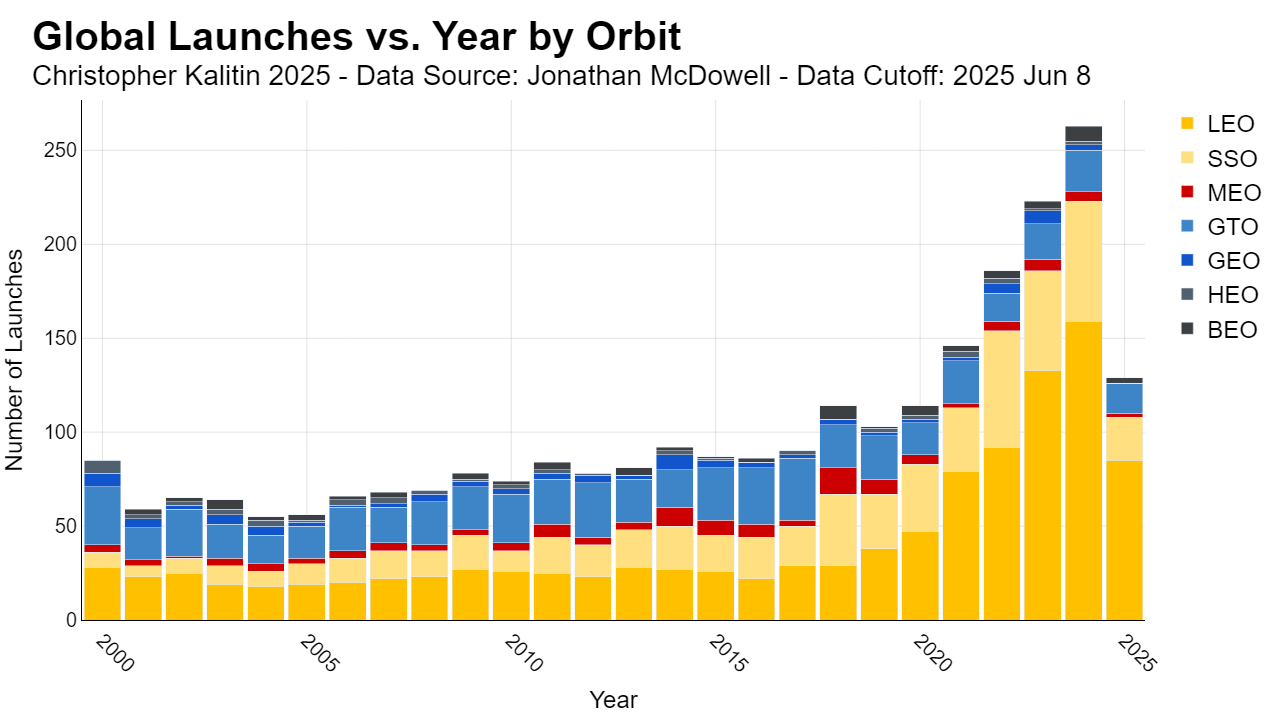

Global Launches Vs Year By Orbit 2000 2025
Planet Labs

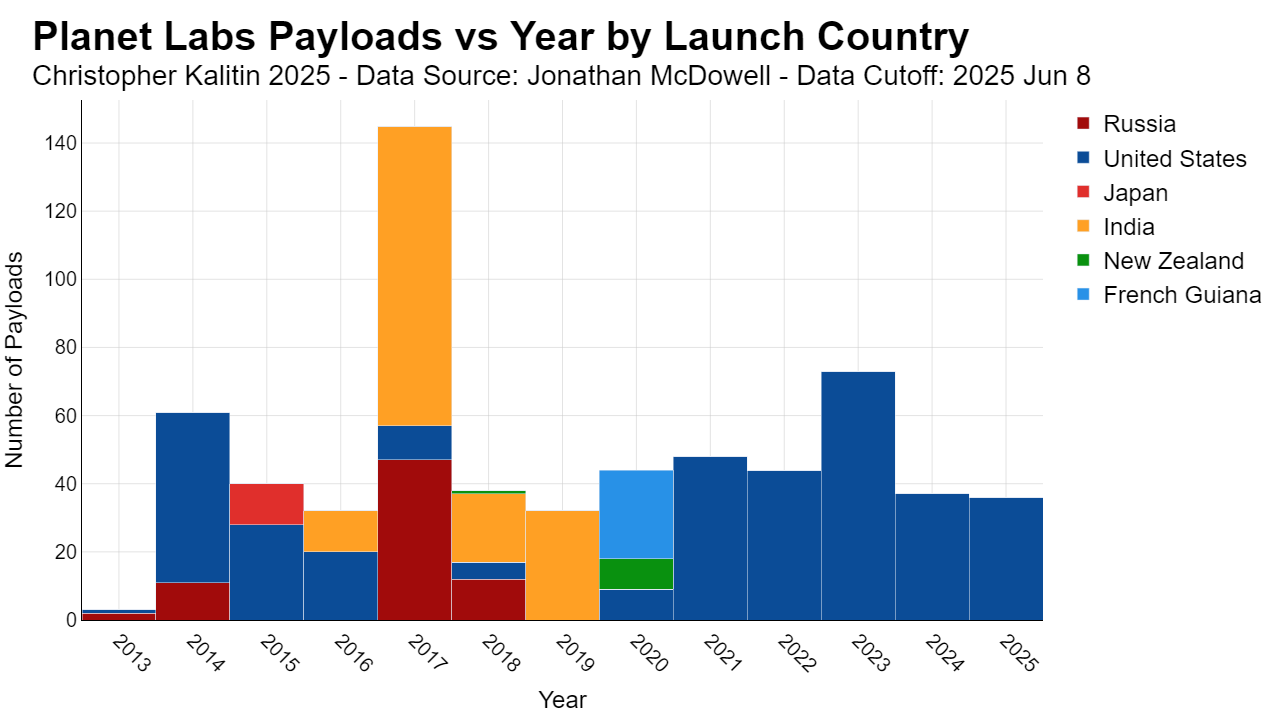

Planet Labs Payloads Vs Year By Launch Country

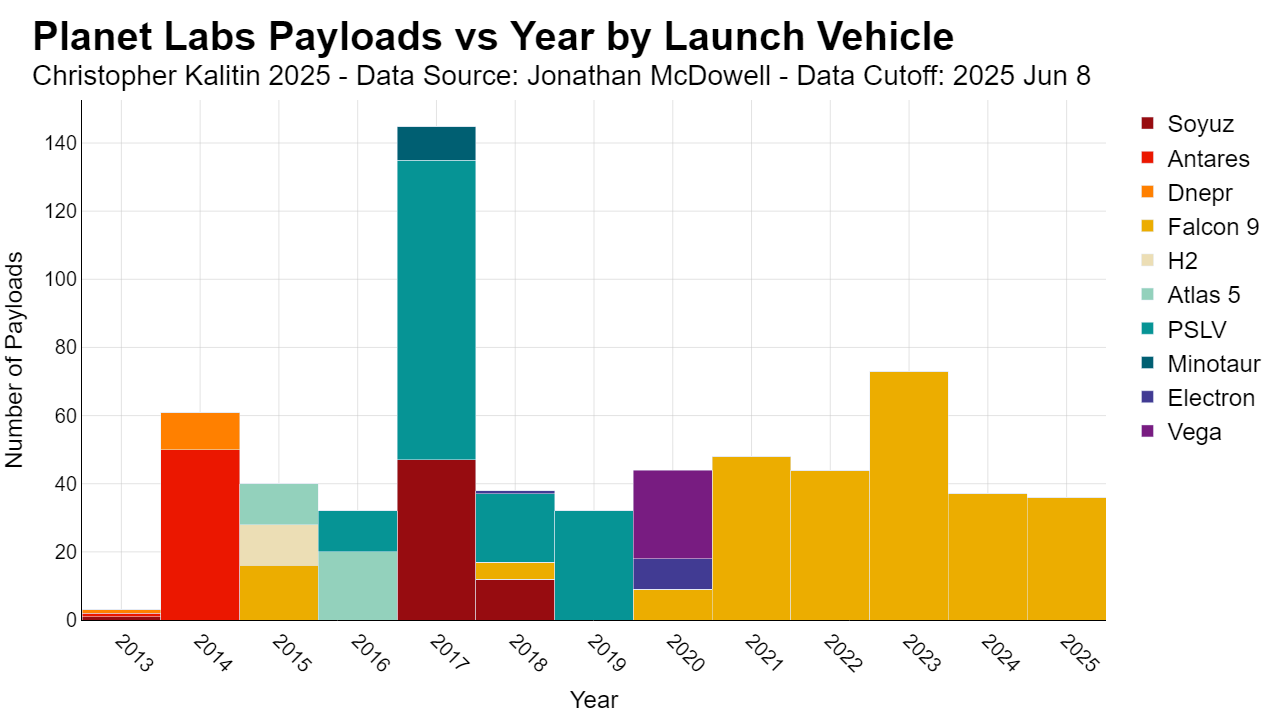

Planet Labs Payloads Vs Year By Launch Vehicle

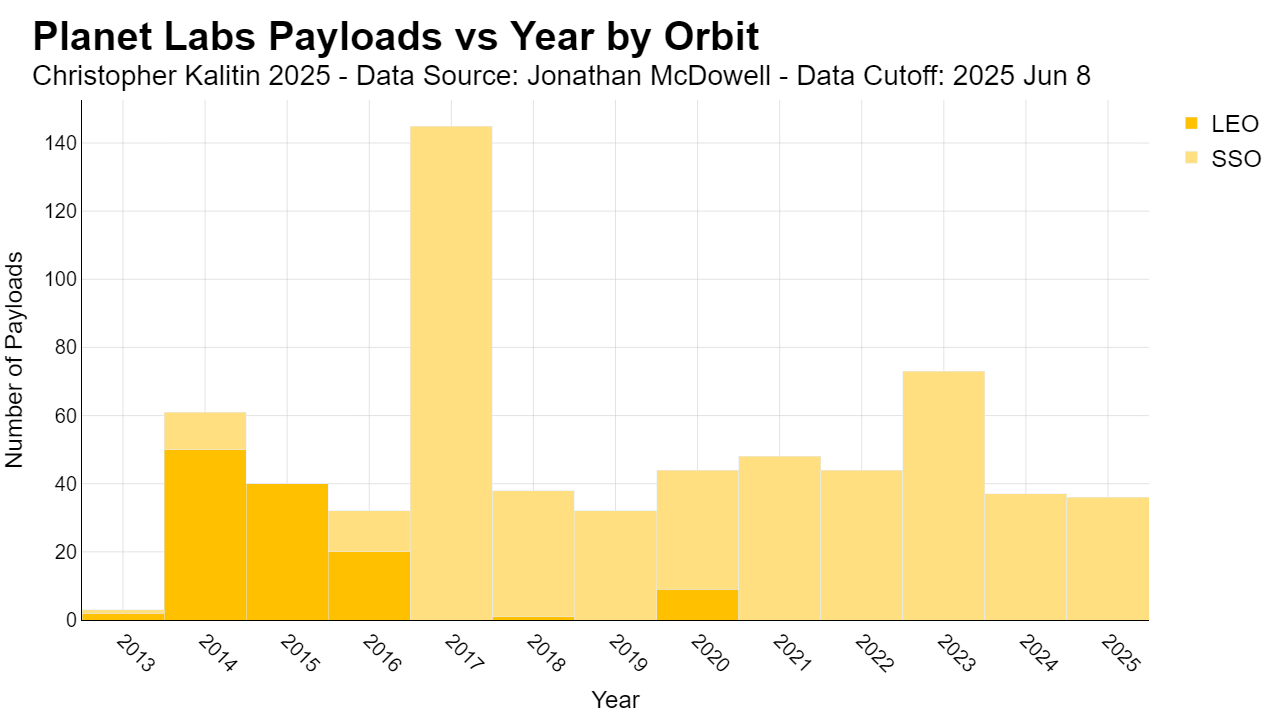

Planet Labs Payloads Vs Year By Orbit

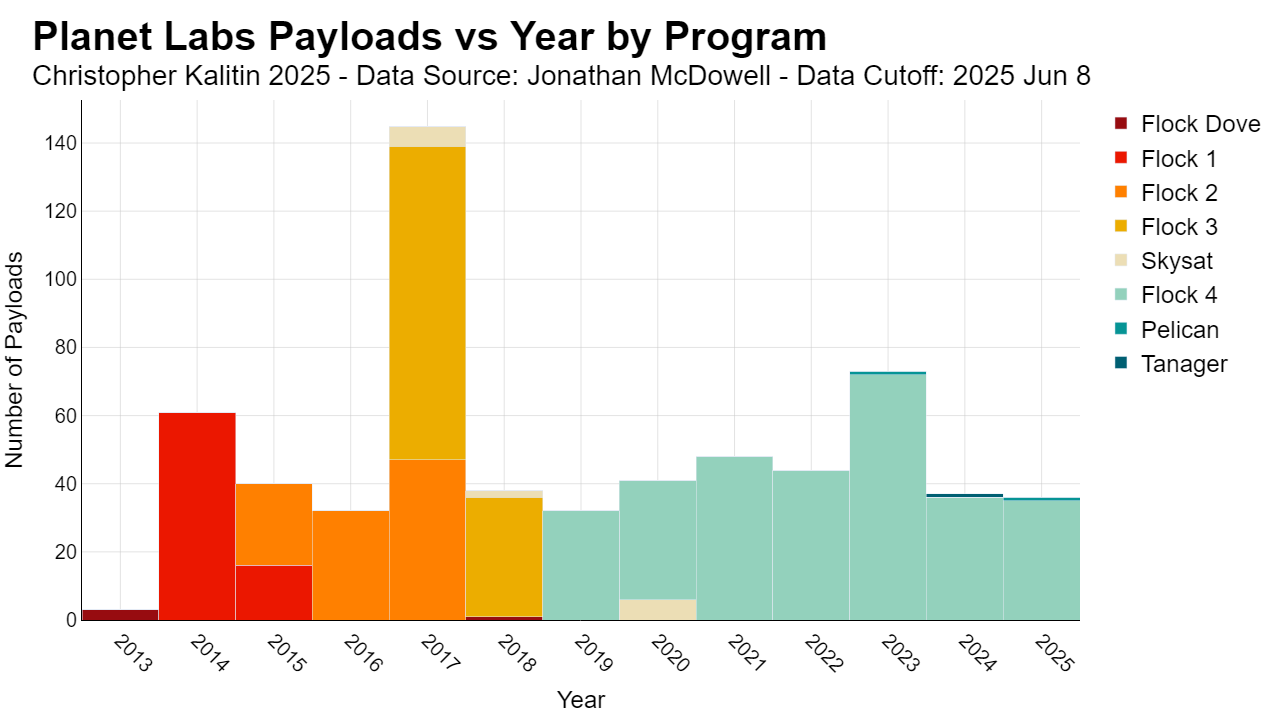

Planet Labs Payloads Vs Year By Program
Soyuz

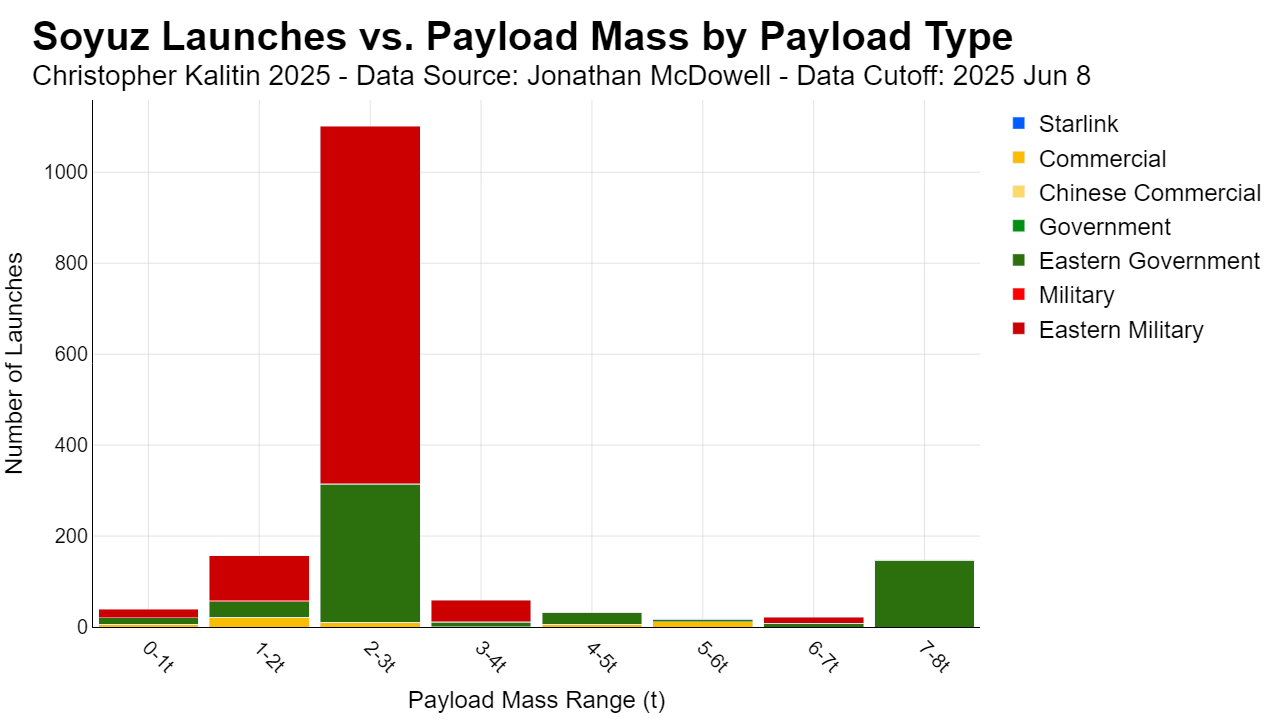

Soyuz Launches Vs Mass By General Launch Payload Type

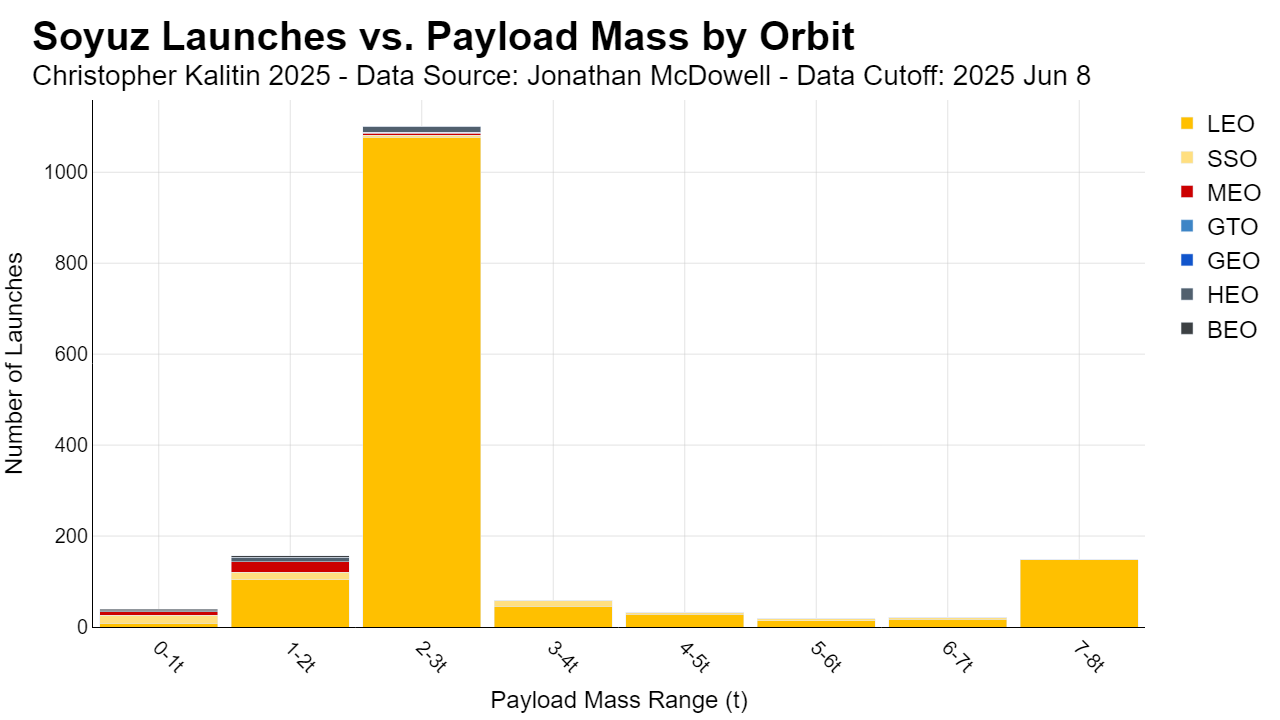

Soyuz Launches Vs Mass By Orbit

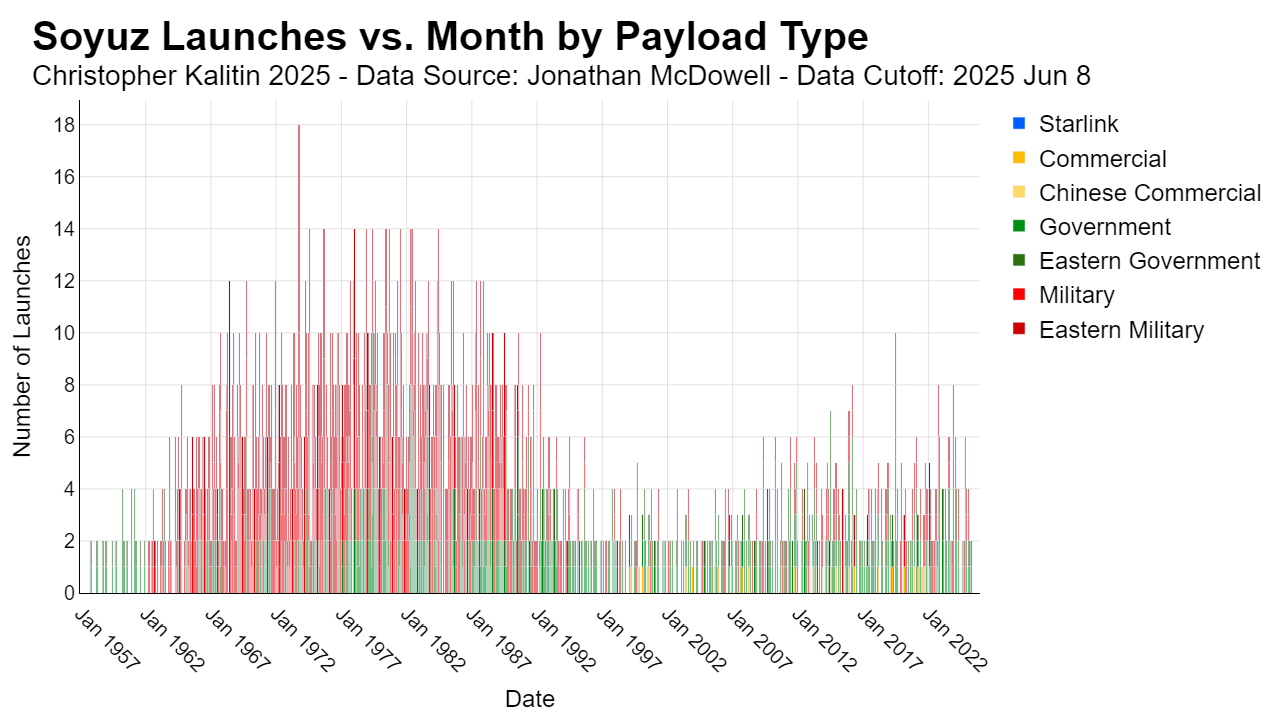

Soyuz Launches Vs Month By General Launch Payload Type 1957 Present

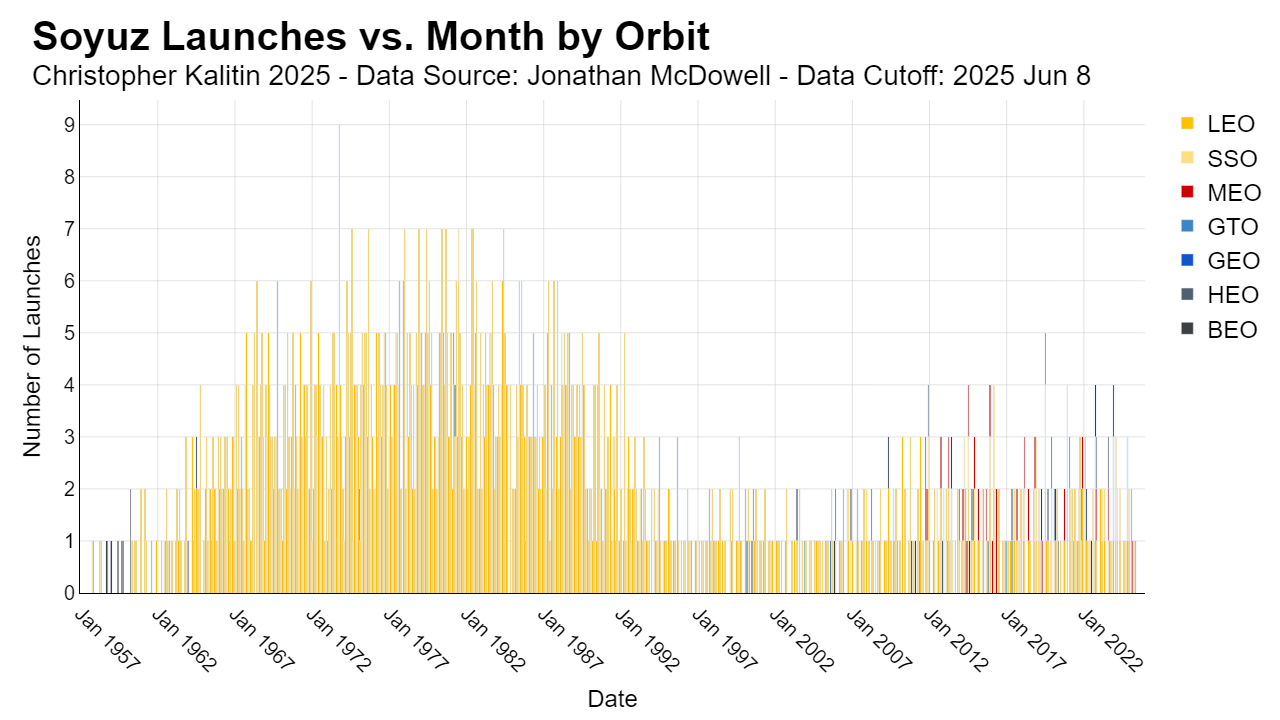

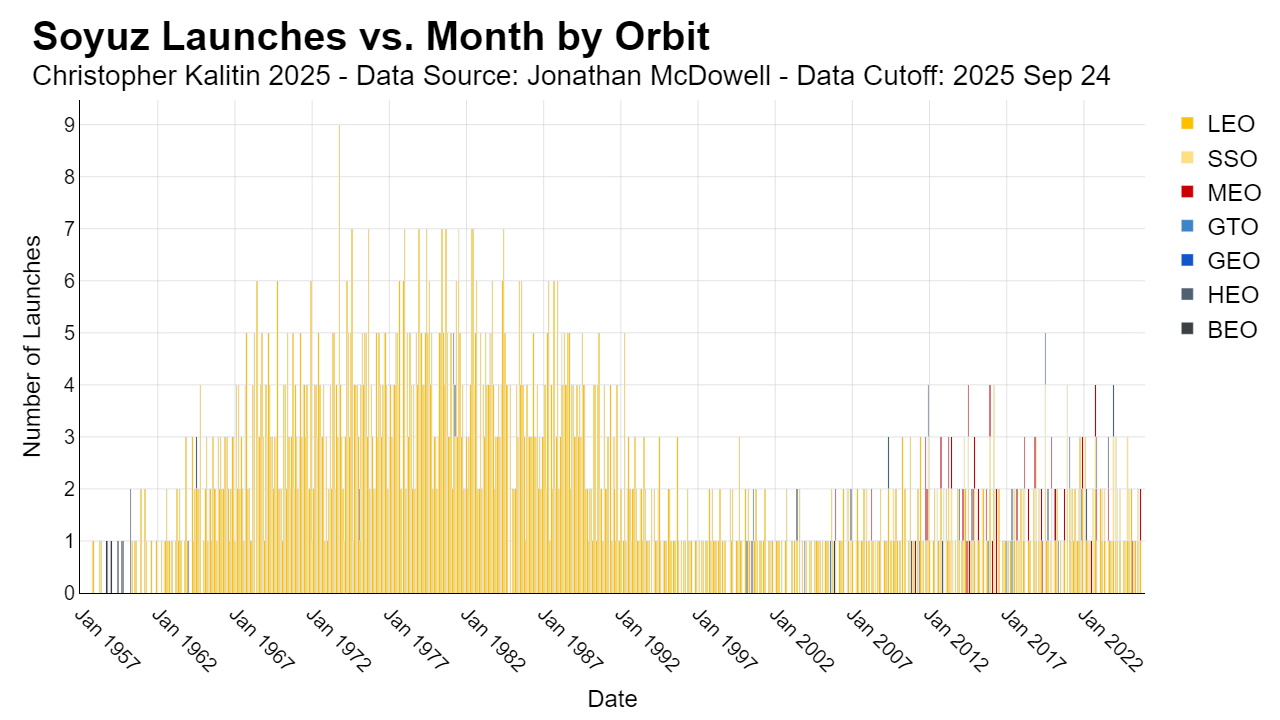

Soyuz Launches Vs Month By Orbit 1957 Present

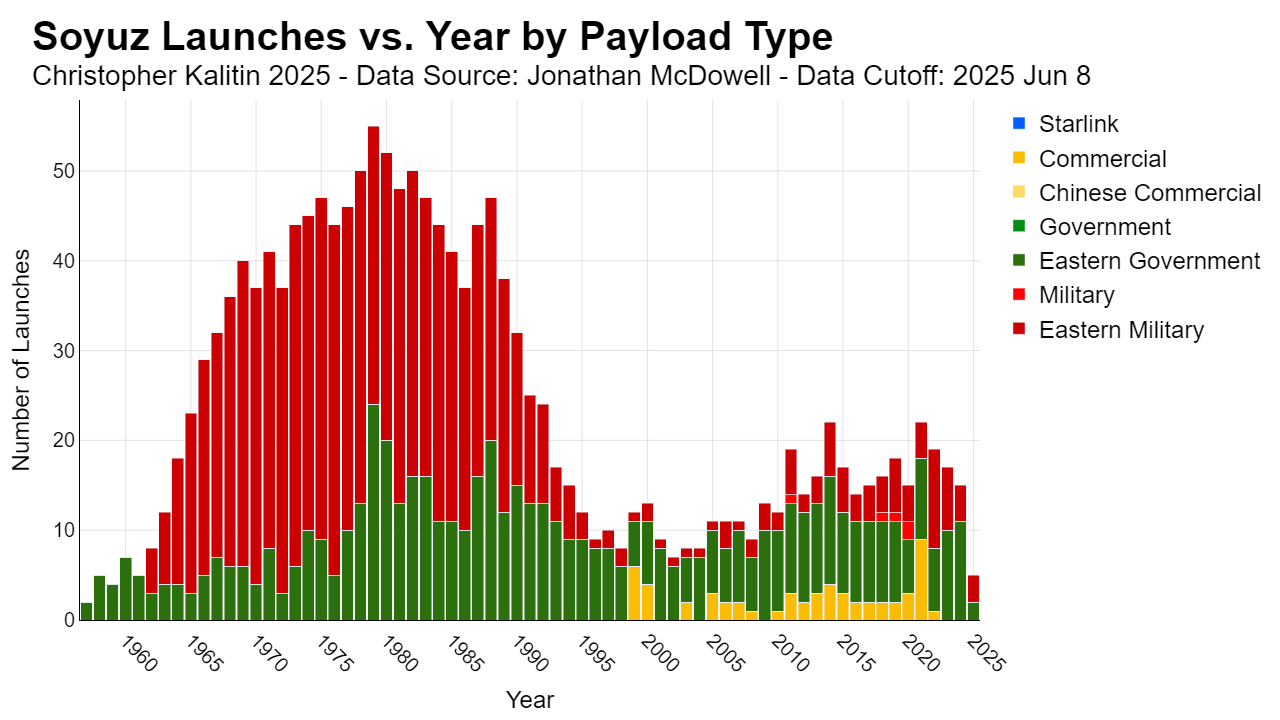

Soyuz Launches Vs Year By General Launch Payload Type 1957 Present

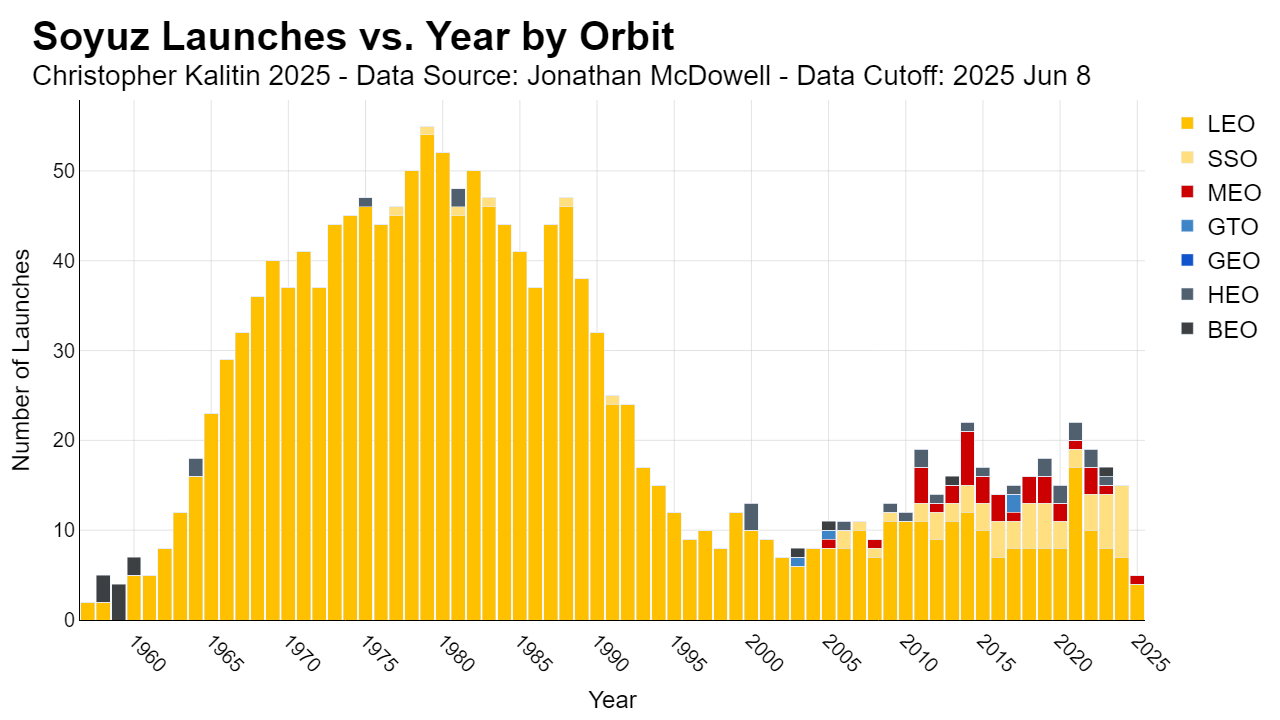

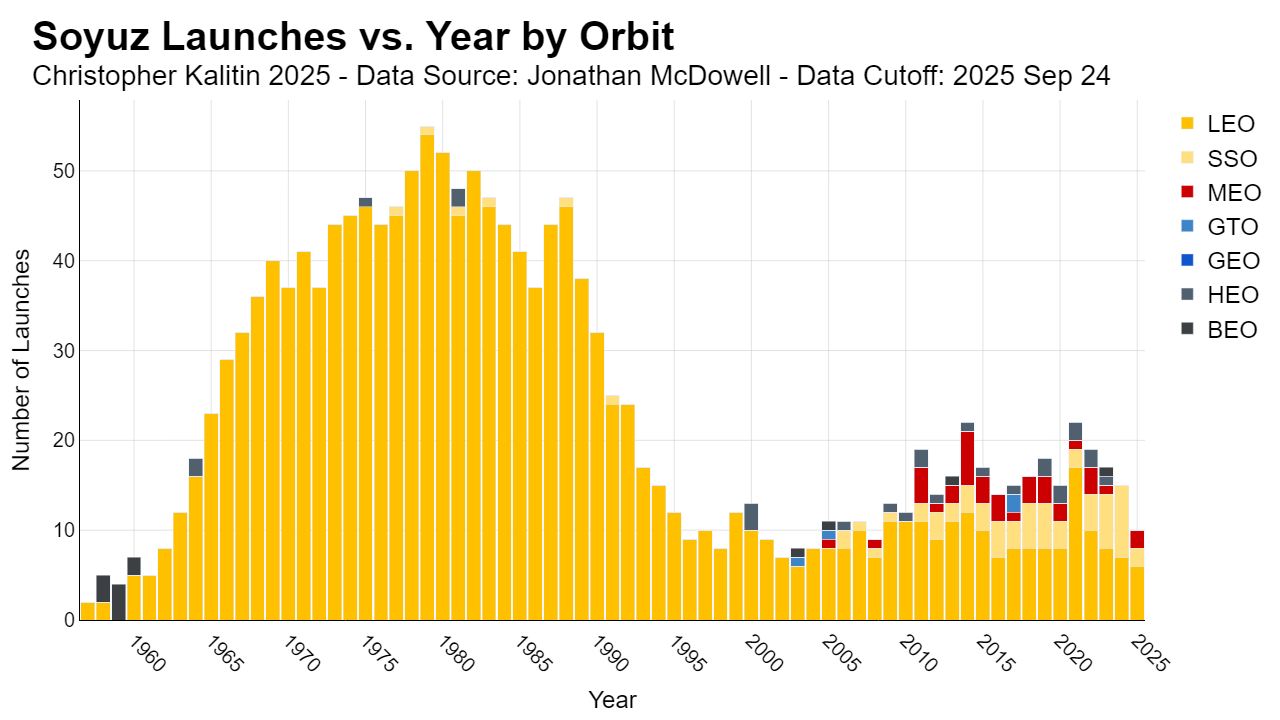

Soyuz Launches Vs Year By Orbit 1957 Present

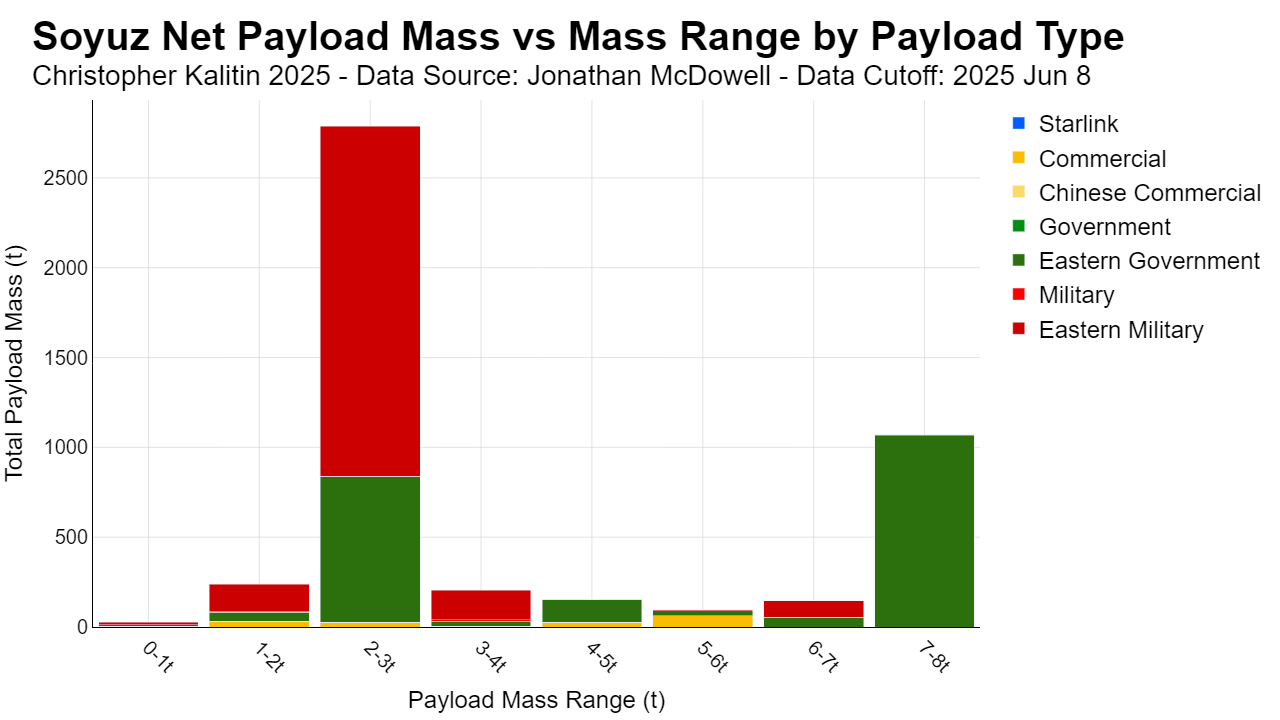

Soyuz Total Mass Vs Mass By General Launch Payload Type

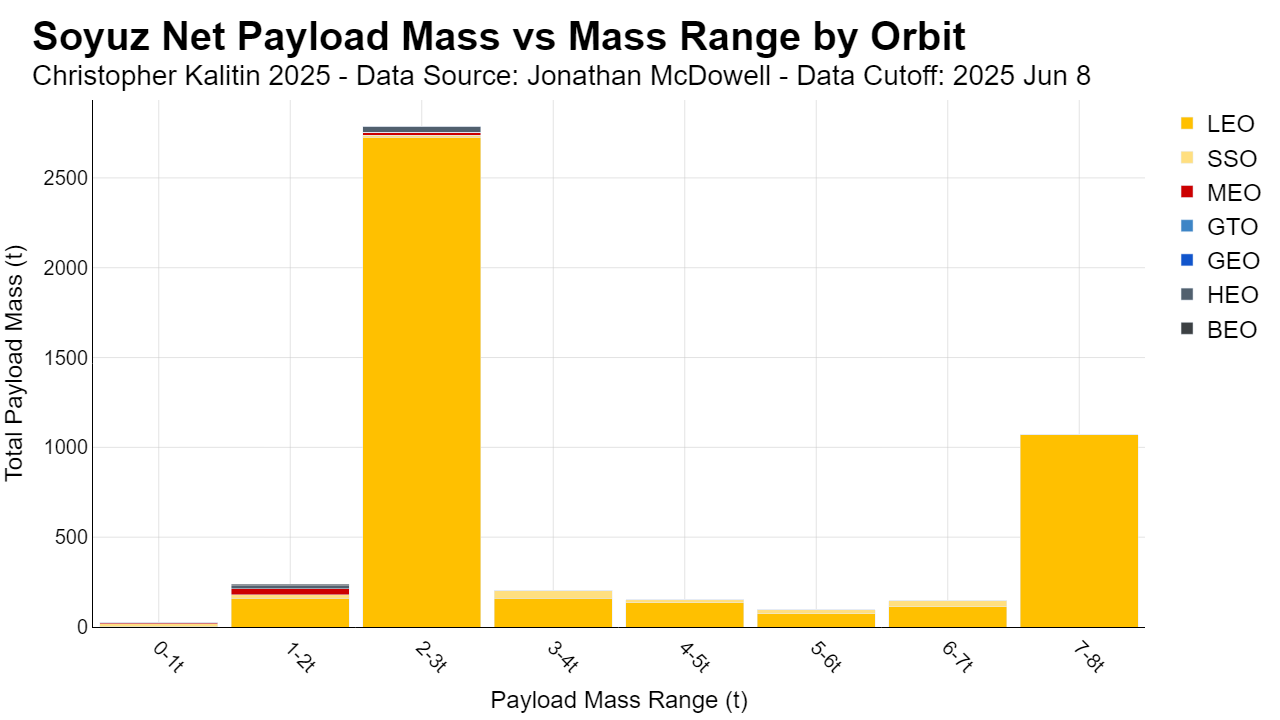

Soyuz Total Mass Vs Mass By Orbit
Starlink

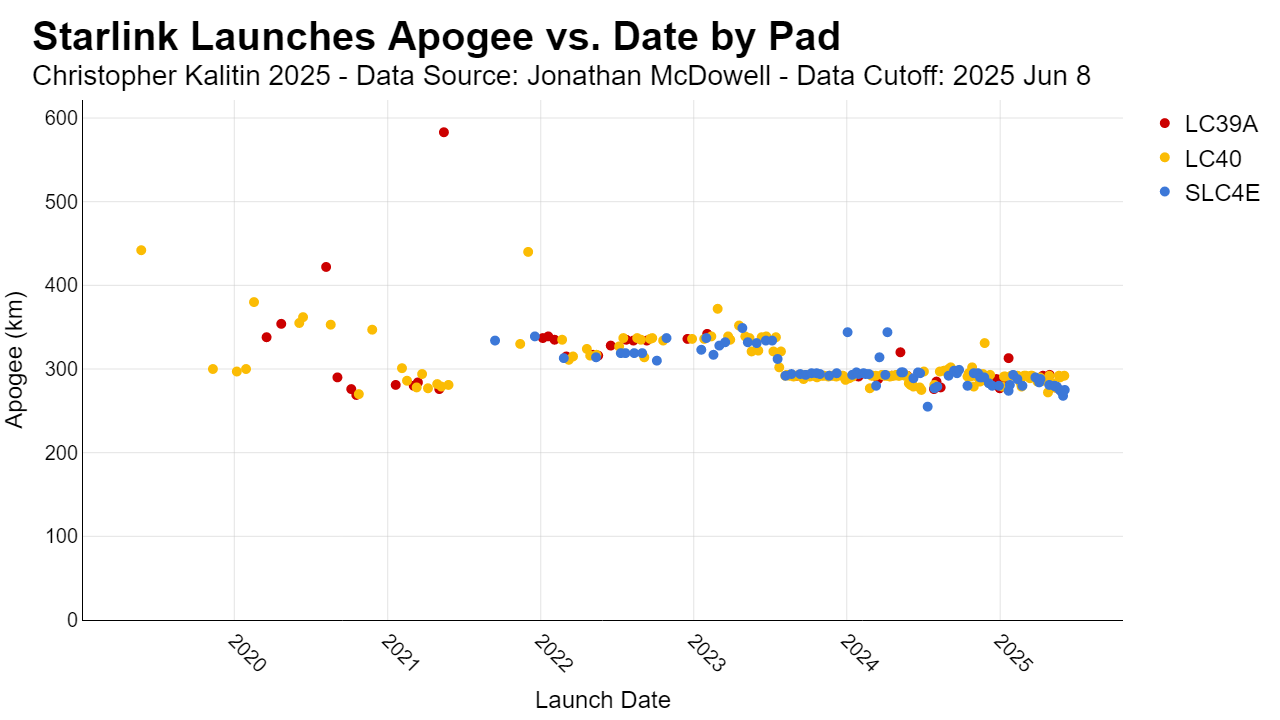

Starlink Launches Apogee Vs Date By Launch Pad 2019 2025

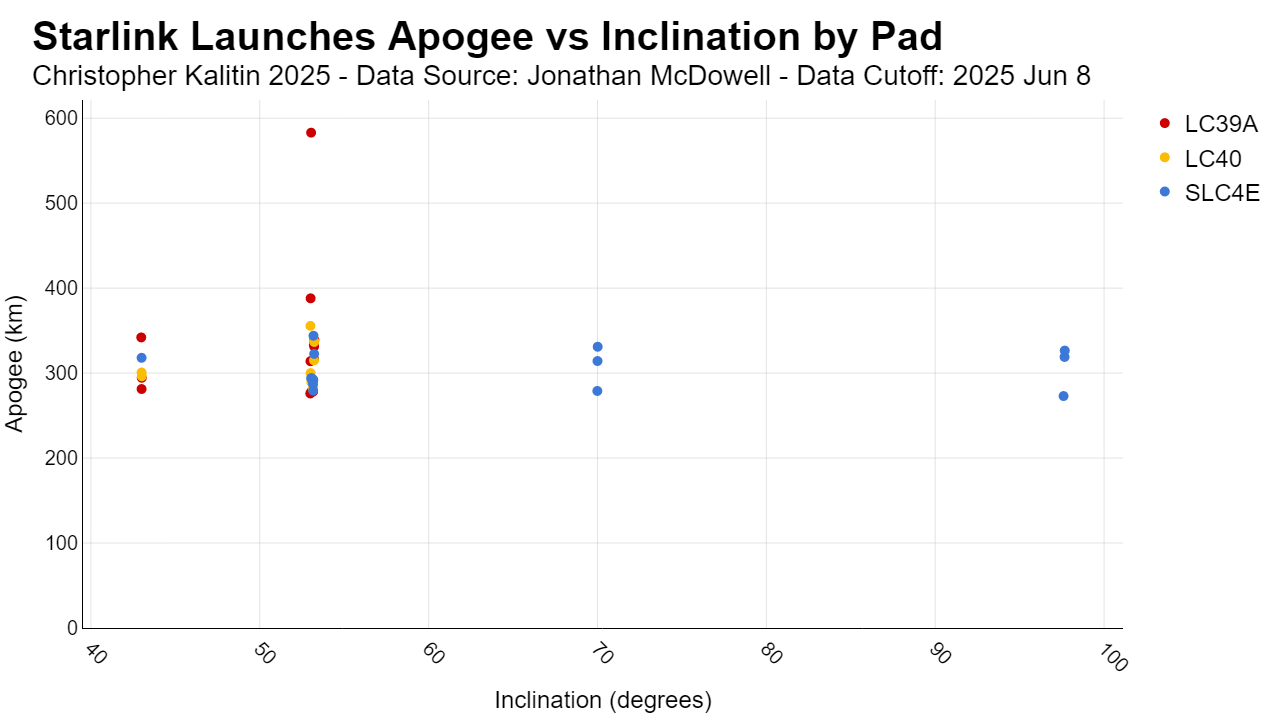

Starlink Launches Apogee Vs Inc By Launch Pad 2019 2025

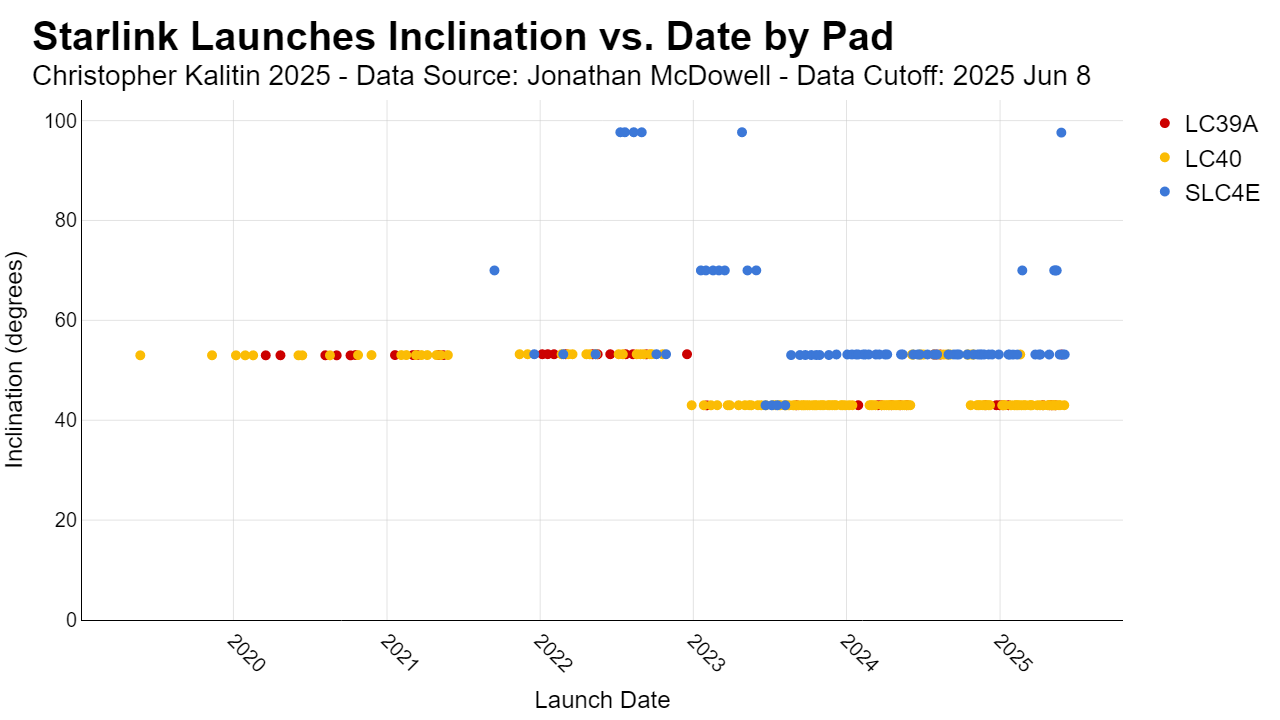

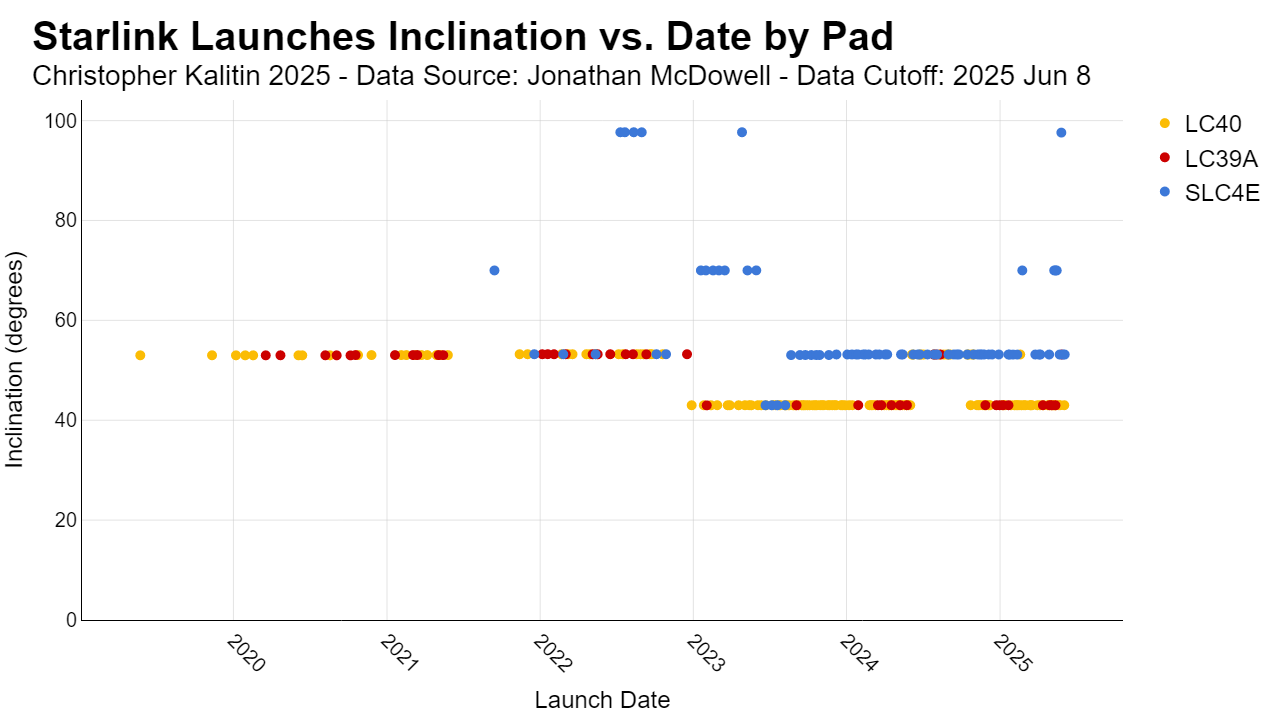

Starlink Launches Inc Vs Date By Launch Pad 2019 2025

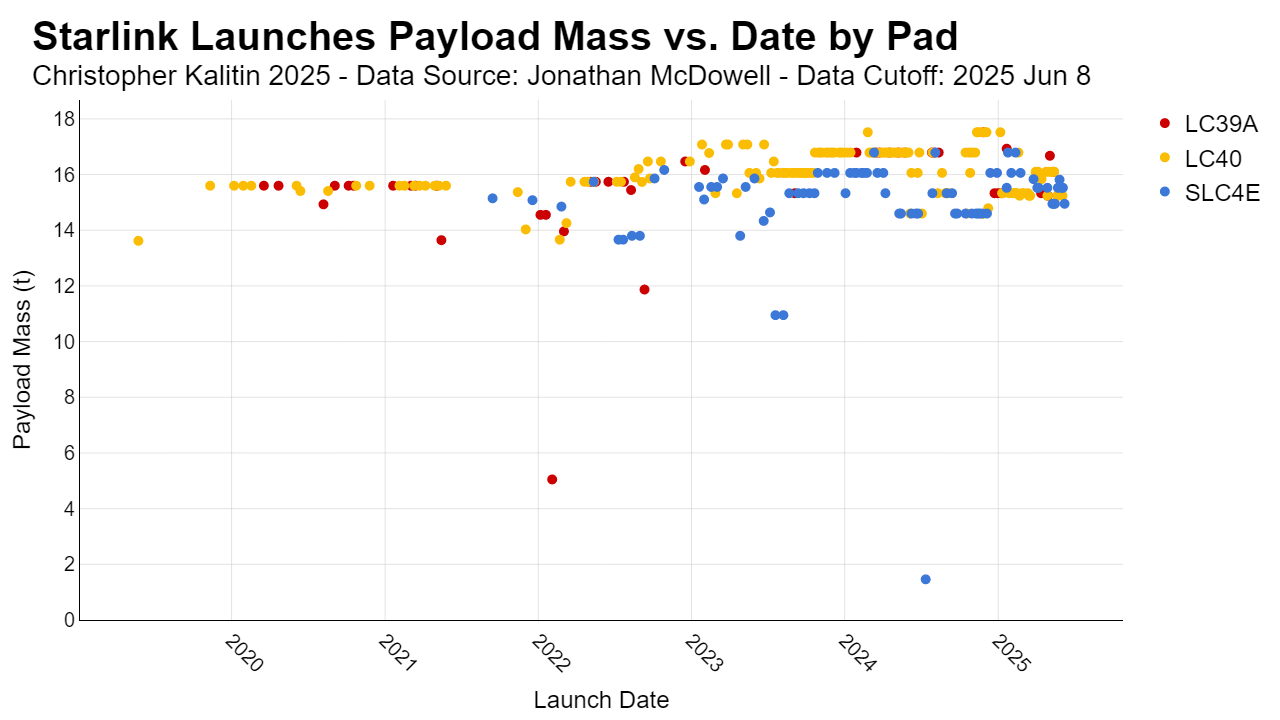

Starlink Launches Payload Mass Vs Date By Launch Pad 2019 2025
Titan
Titan Launches Apogee Vs Date By Simple Orbit 1964 2005

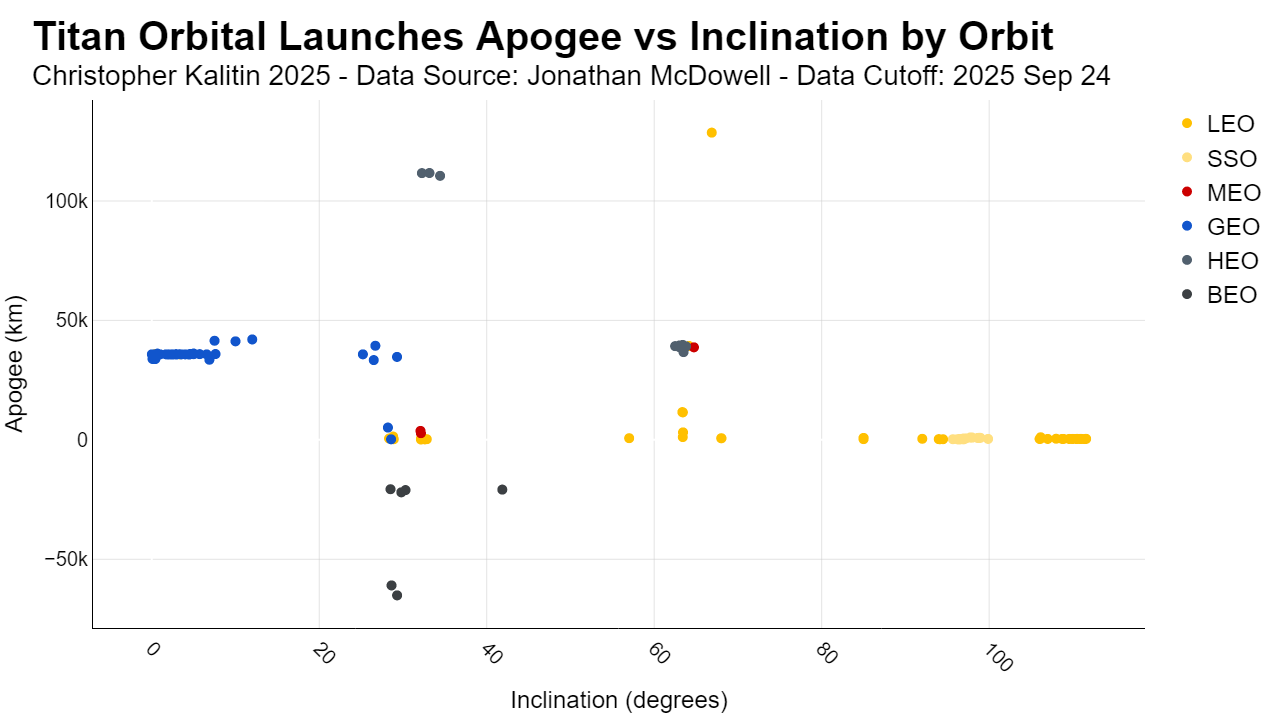

Titan Launches Apogee Vs Inc By Simple Orbit 1964 2005

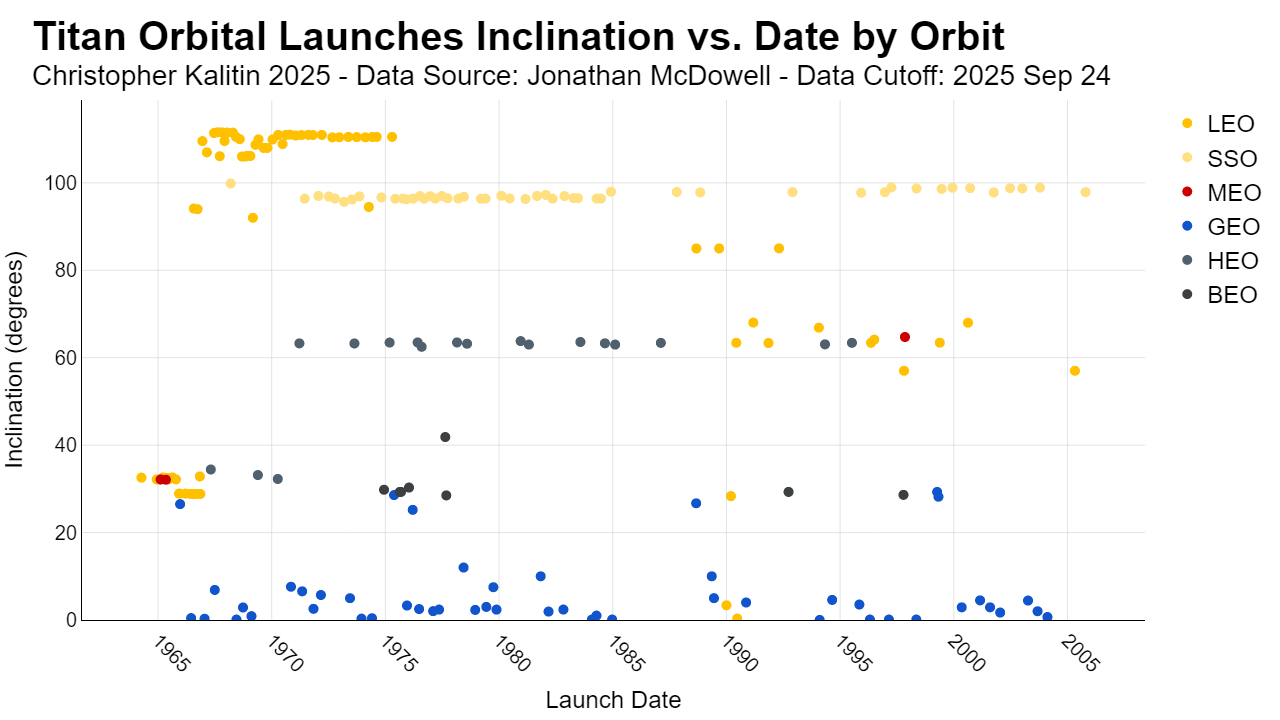

Titan Launches Inc Vs Date By Simple Orbit 1964 2005
Titan Launches Payload Mass Vs Date By Simple Orbit 1964 2005

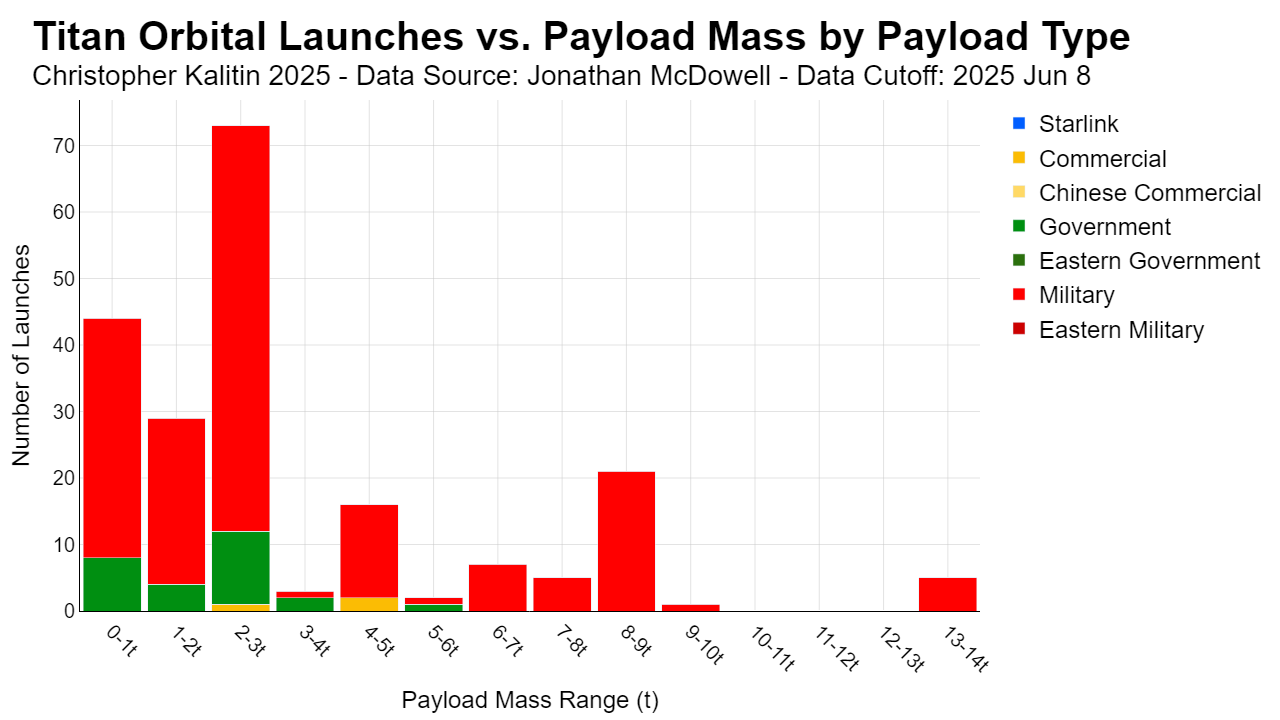

Titan Launches Vs Mass By General Launch Payload Type

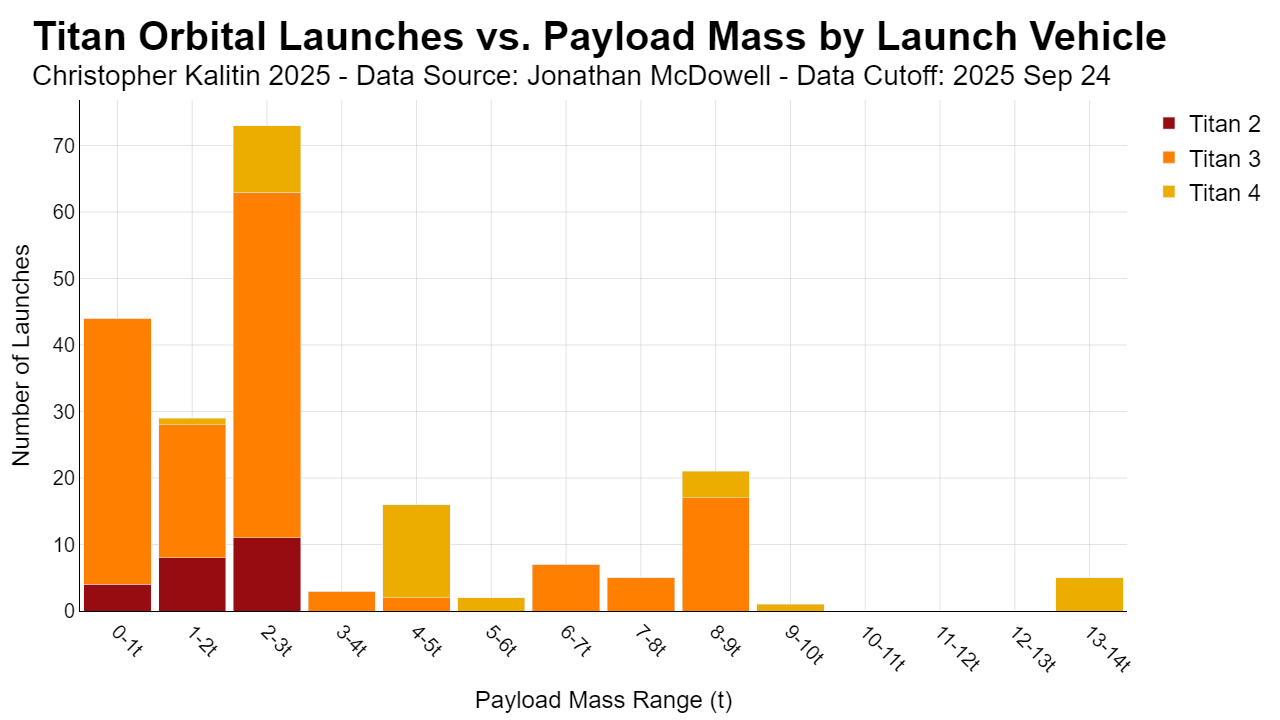

Titan Launches Vs Mass By Launch Vehicle
Titan Launches Vs Mass By Orbit

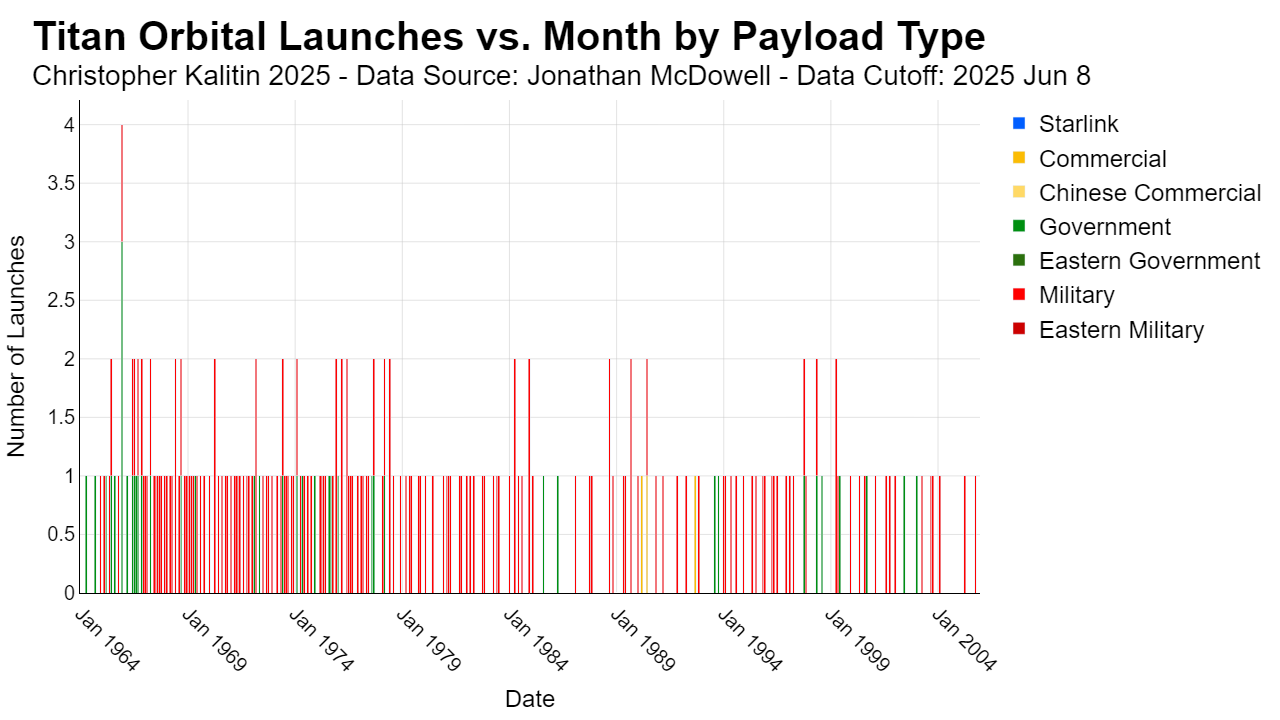

Titan Launches Vs Month By General Launch Payload Type 1964 2005

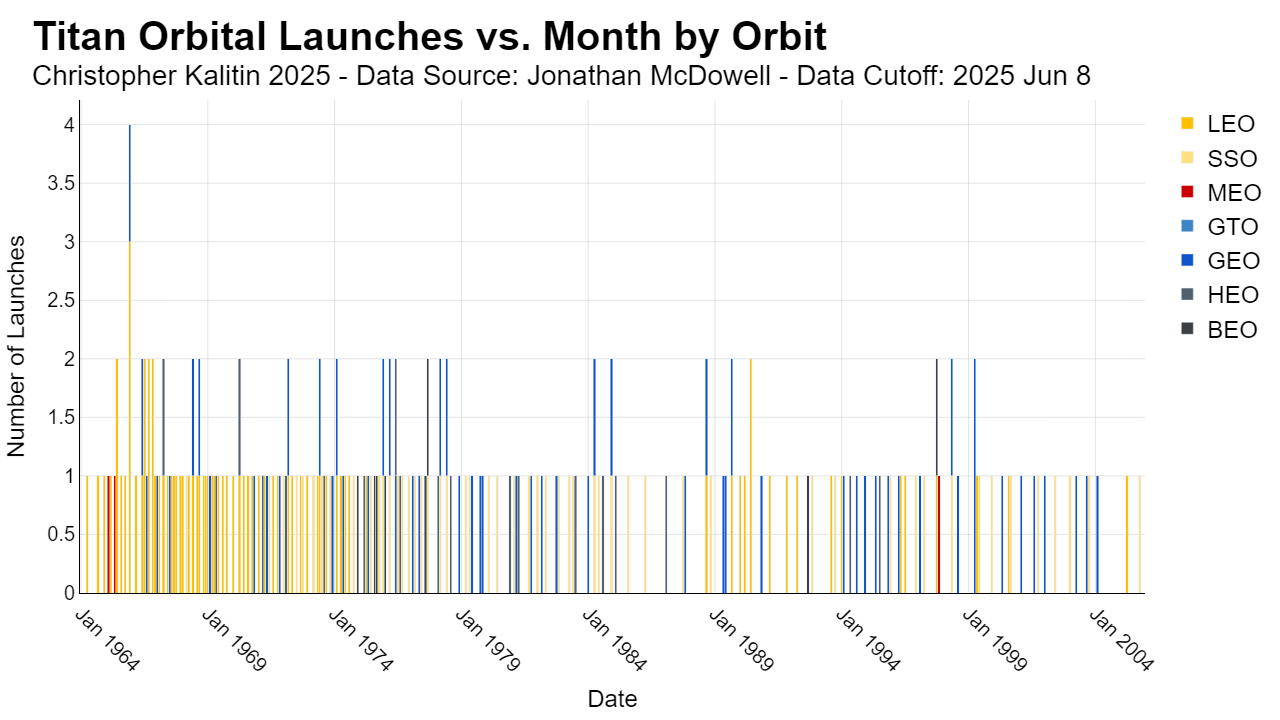

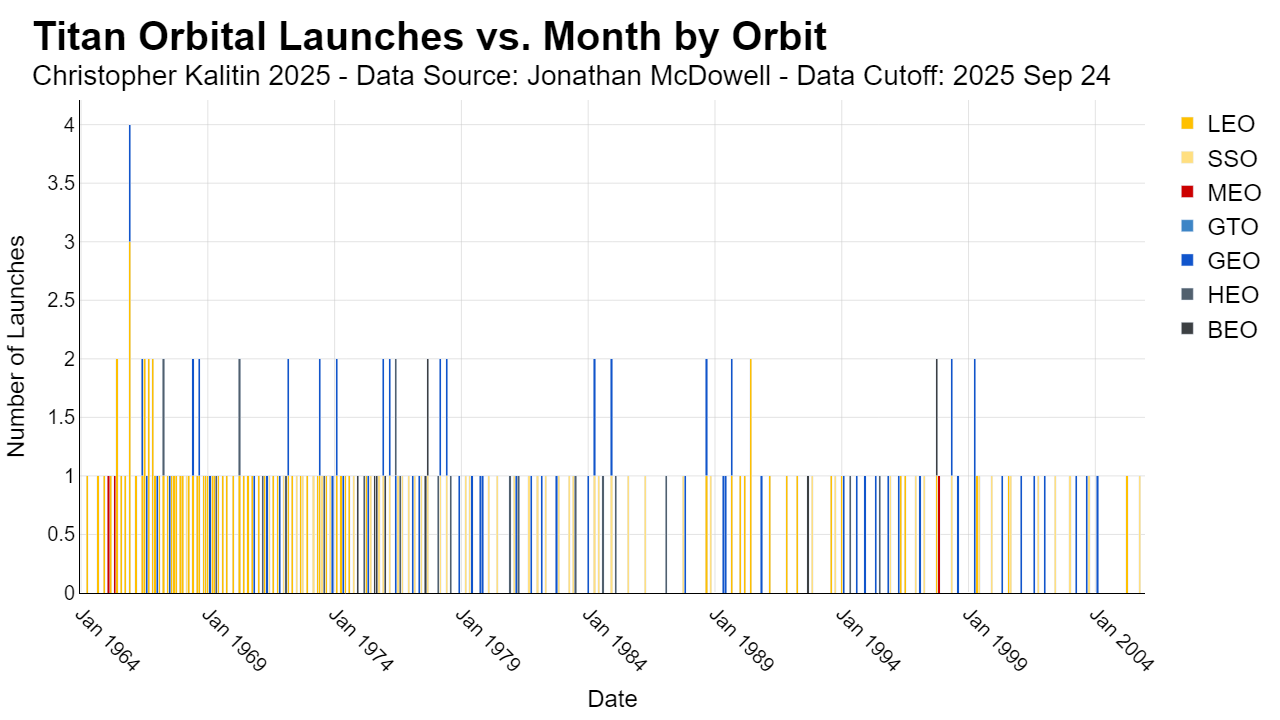

Titan Launches Vs Month By Orbit 1964 2005

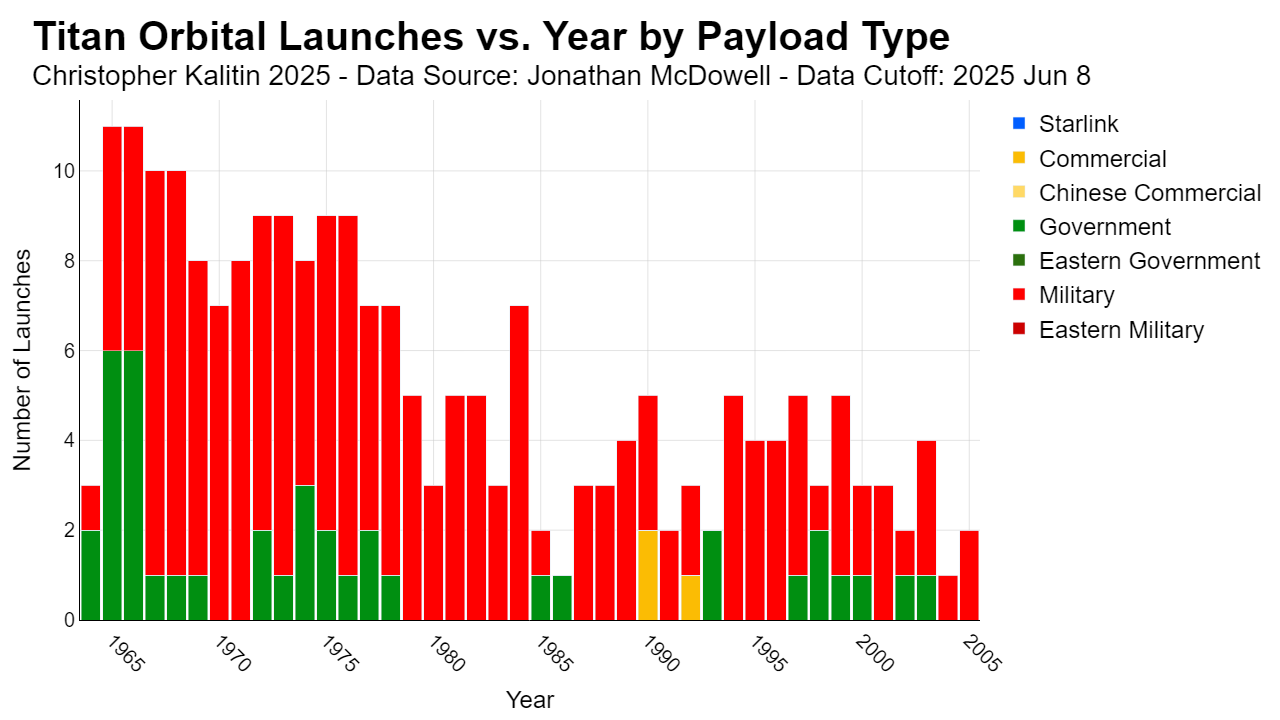

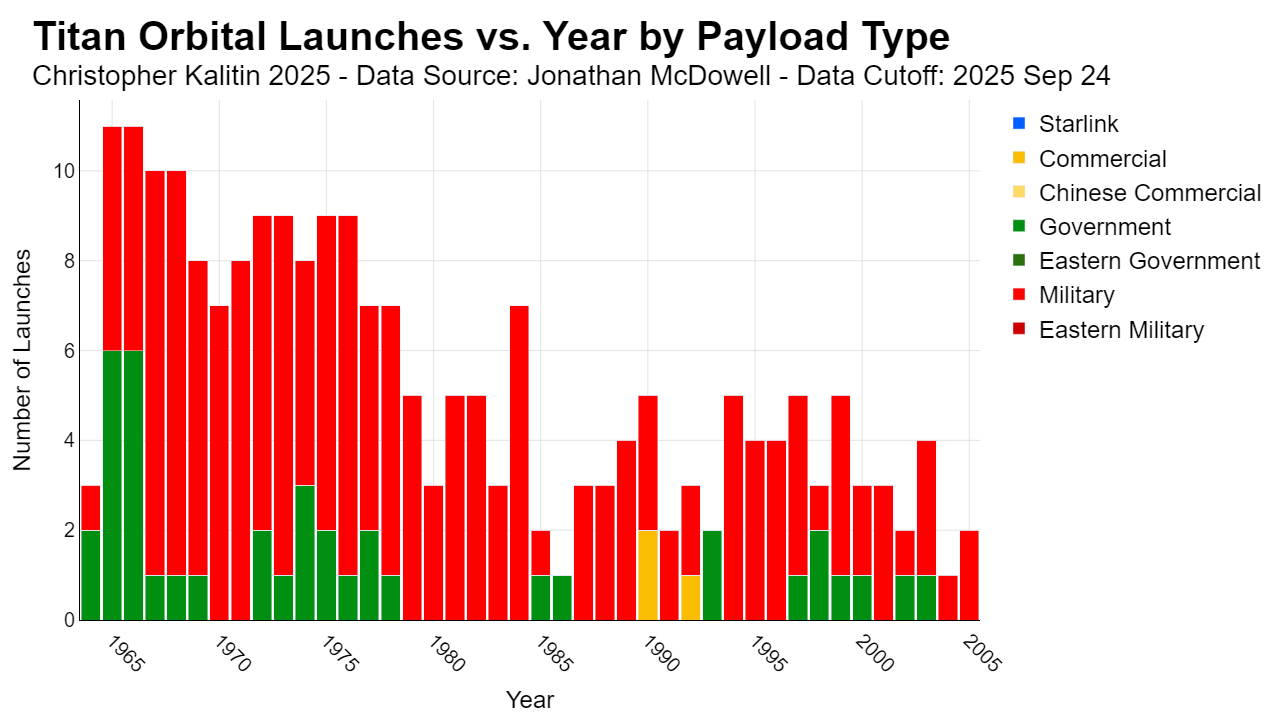

Titan Launches Vs Year By General Launch Payload Type 1964 2005

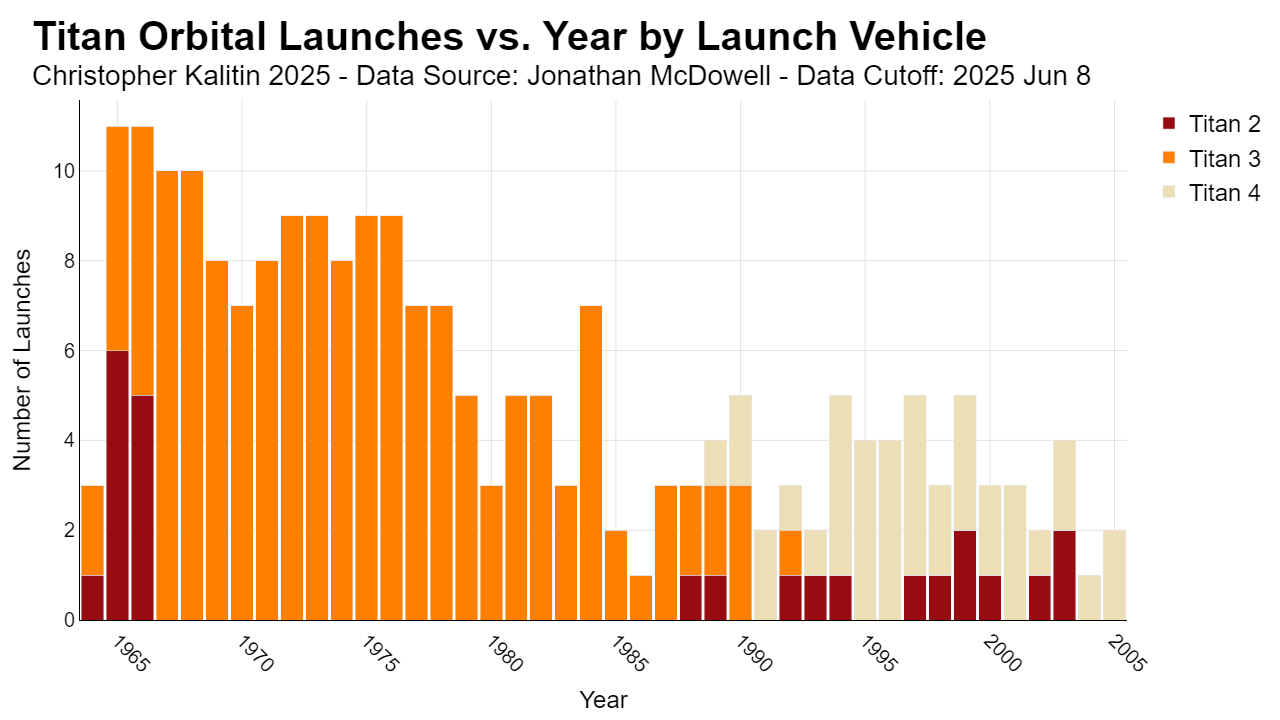

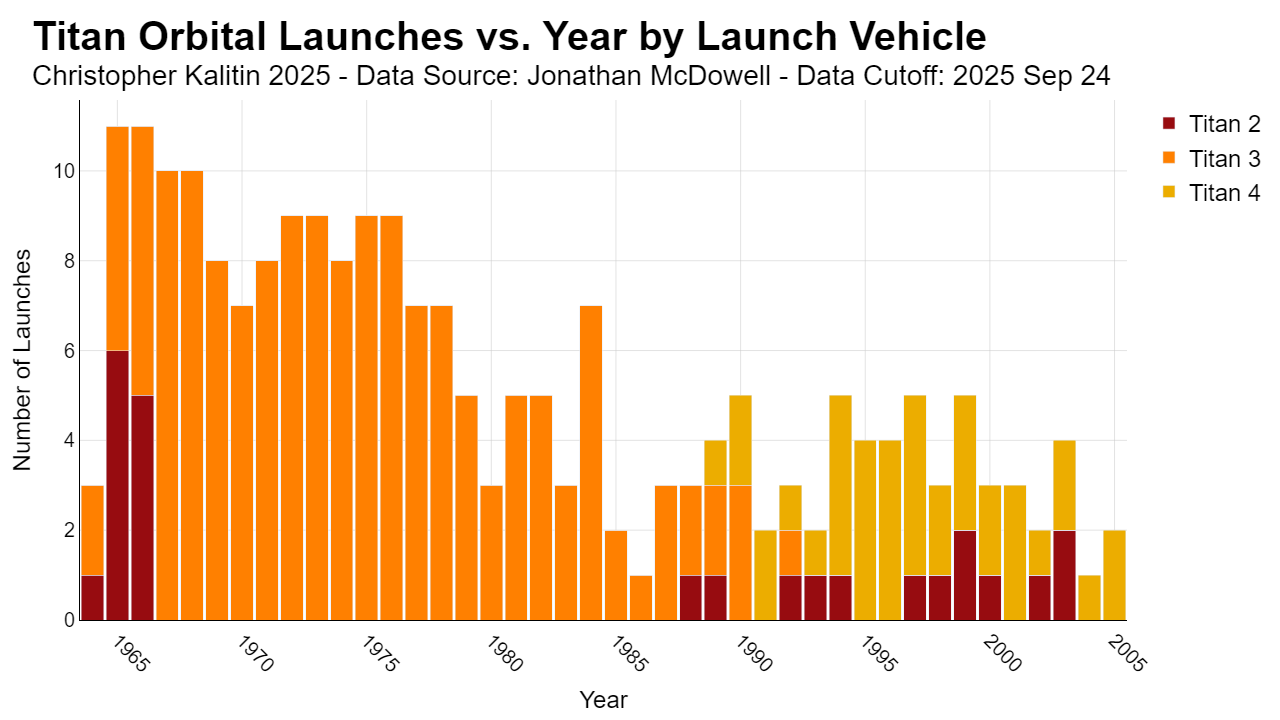

Titan Launches Vs Year By Launch Vehicle 1964 2005

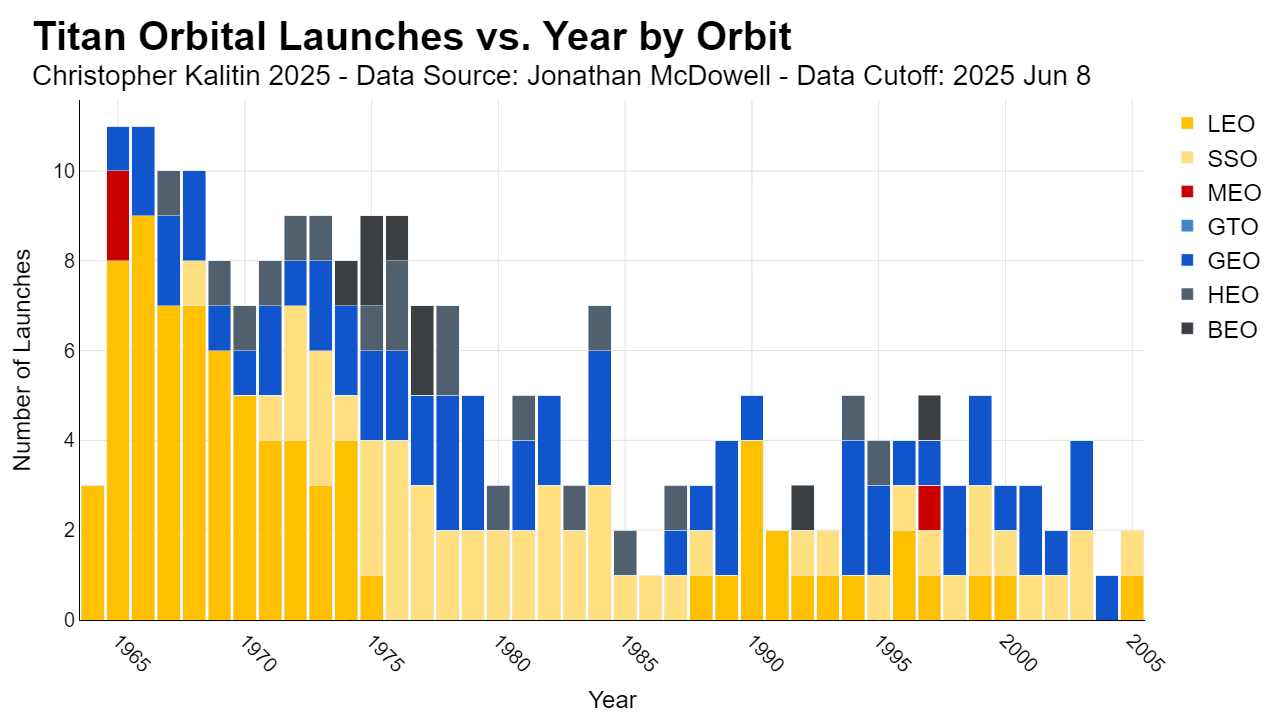

Titan Launches Vs Year By Orbit 1964 2005

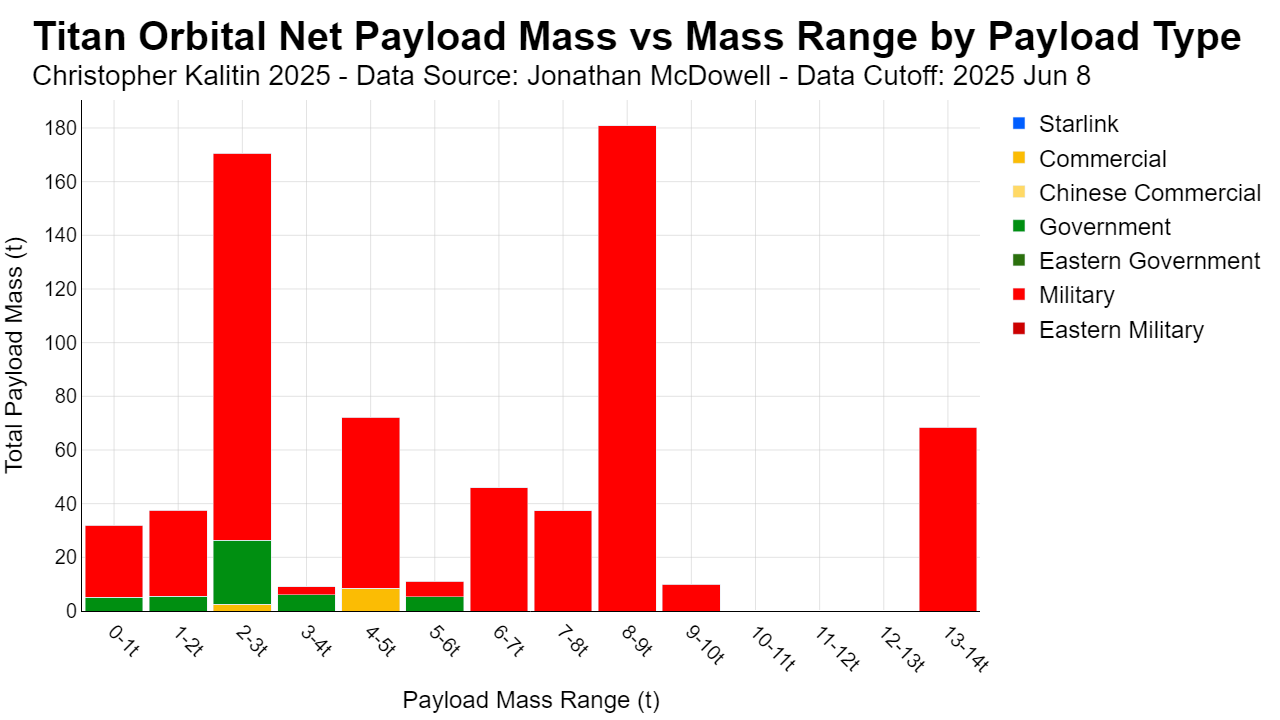

Titan Total Mass Vs Mass By General Launch Payload Type

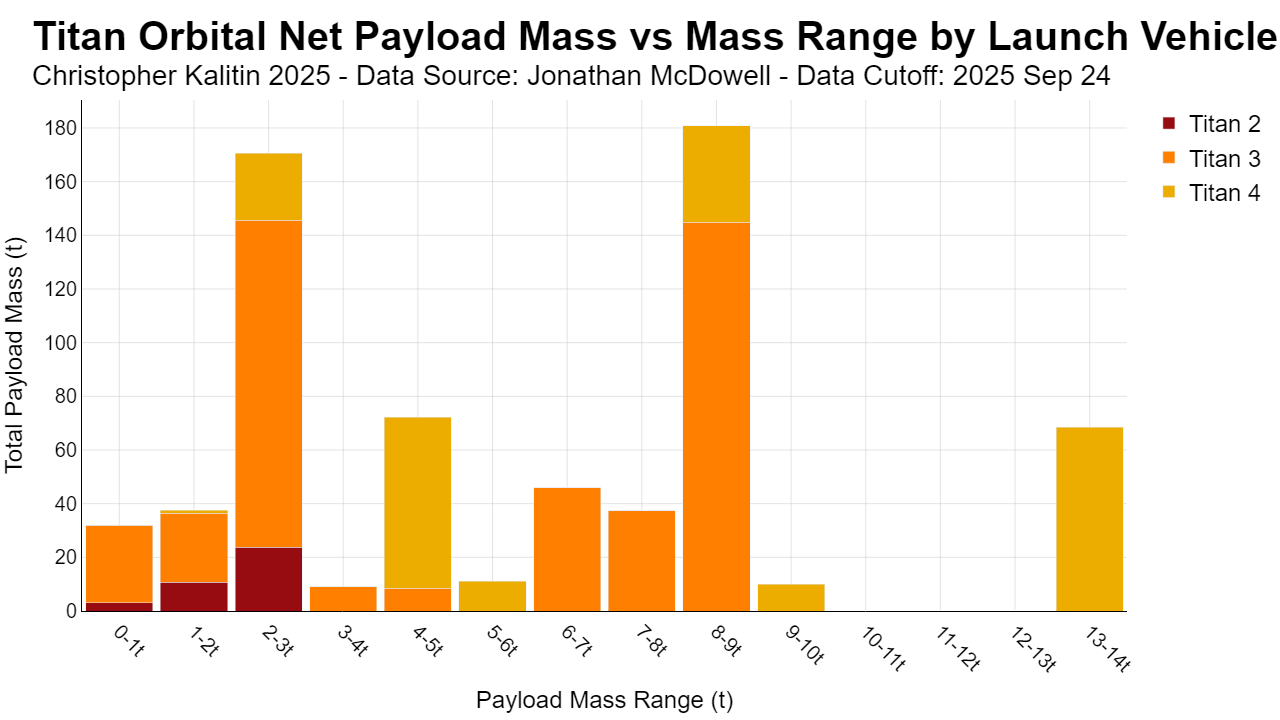

Titan Total Mass Vs Mass By Launch Vehicle

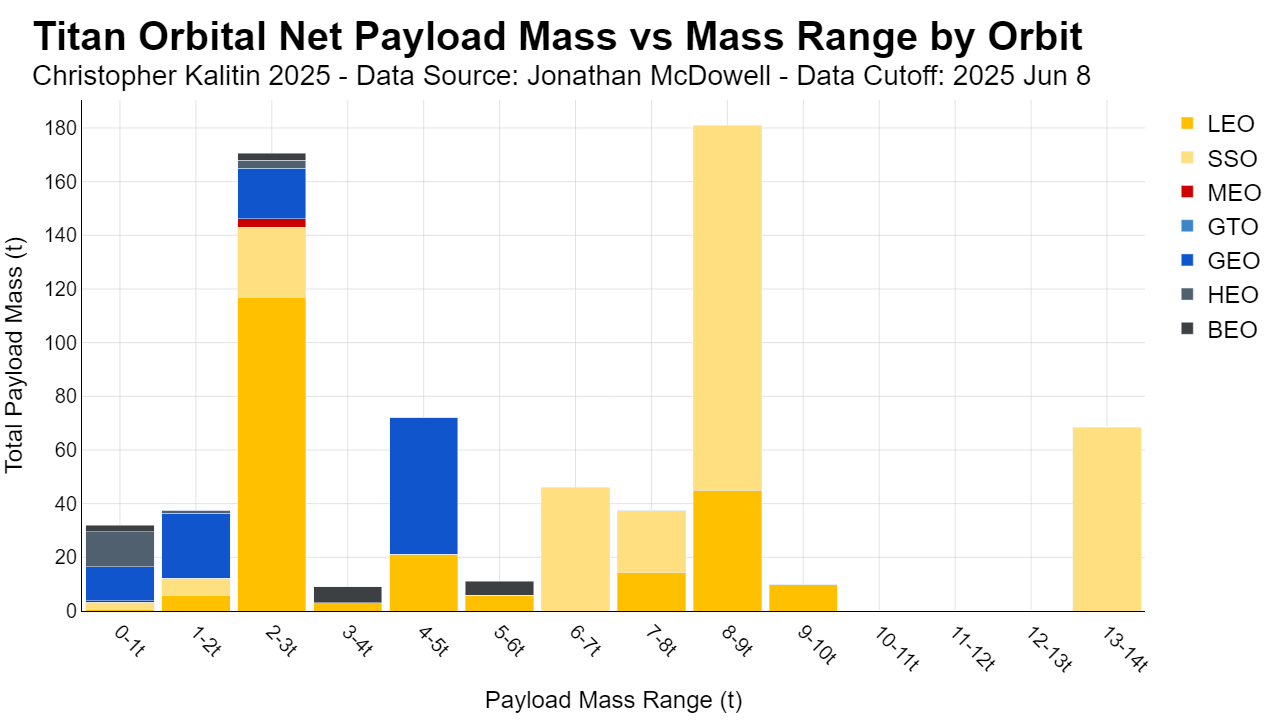

Titan Total Mass Vs Mass By Orbit
